InLine SCSI SCA U320 adapteris 80 kontaktu sievišķais / 68 kontaktu sievišķais

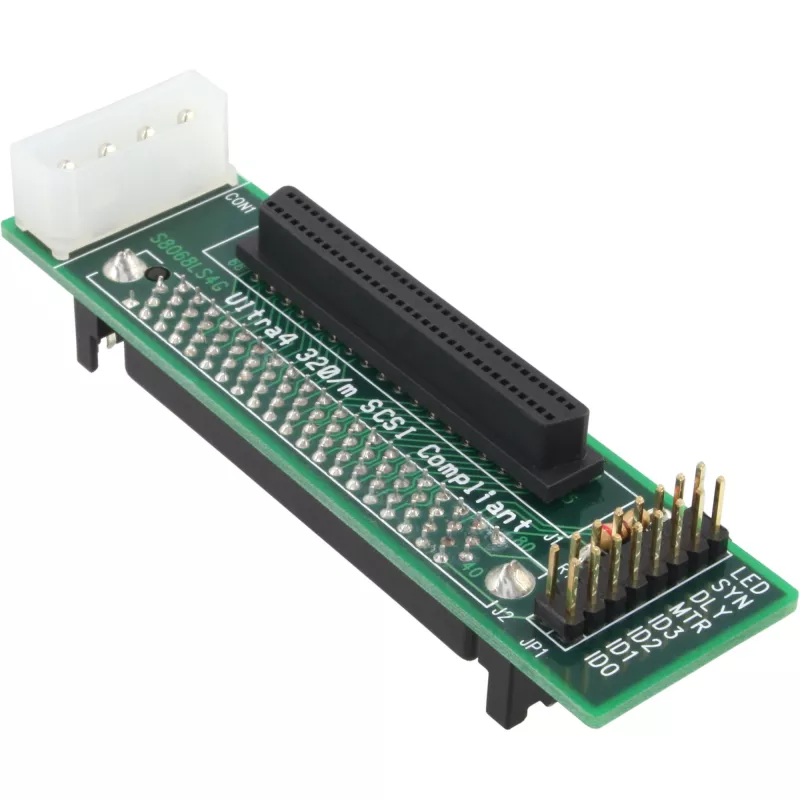

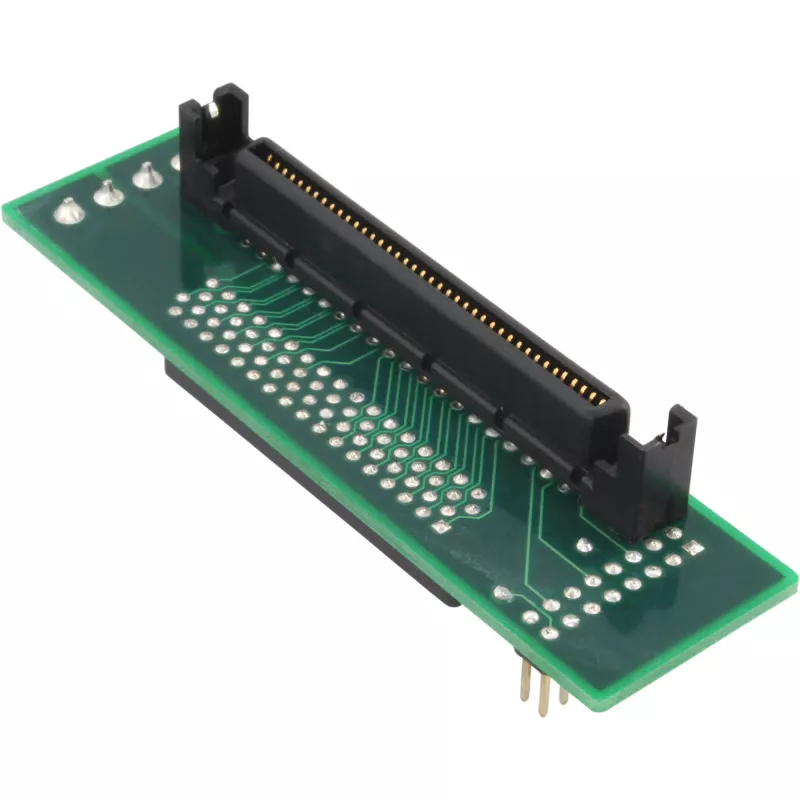

Šis iekšējais SCSI–SCA adapteris (InLine SCSI SCA U320 adapteris 80 kontaktu sievišķais / 68 kontaktu sievišķais, MPN 82680) pārveido 80 kontaktu Centronics U320 / LVD SCA savienotāju uz 68 kontaktu iekšēju SCSI plakanā kabeļa savienojumu. Visi džemperu iestatījumi un strāvas padeves maršrutēšana tiek veikta caur adaptera plates savienotājiem, ļaujot integrēt Ultra320 SCSI diskus sistēmās, kas izmanto standarta iekšējos SCSI lentes kabeļus. Produkts ir pieejams melnā un zaļā krāsā.

Priekšrocības

Adapteris atbalsta Ultra320 (U320) SCSI signalizāciju un nodrošina kompaktu plates līmeņa risinājumu SCA cieto disku savienošanai ar 68 kontaktu iekšējo SCSI kabeļu sistēmu. Tā kā džemperi un strāvas padeve tiek piekļūti caur adaptera savienotājiem, uzstādīšanai nav nepieciešama papildu vadu vilkšana. Tā uz plates montējamā konstrukcija ir piemērota serveru vai darbstaciju iekšējai montāžai un samazina nepieciešamību pēc pielāgotiem kabeļiem vai atsevišķiem strāvas atzarojumiem.

Piemērots

• 80 kontaktu Centronics U320 / LVD SCA cieto disku savienošanai ar 68 kontaktu iekšējiem SCSI lentes kabeļiem
• SCA disku integrēšanai serveros, darbstacijās vai datu glabāšanas masīvos, kuros izmanto iekšējos 68 kontaktu SCSI savienojumus
• SCA disku savienojumu nomaiņai vai pielāgošanai tehniskās apkopes vai jaunināšanas laikā

Galvenās specifikācijas

• Ražotājs: InLine
• Modelis / MPN: 82680
• EAN: 4043718011001
• Savienotāji: 80 kontaktu Centronics U320 / LVD (sievišķais) uz 68 kontaktu (sievišķais) iekšējais SCSI
• Atbalstītais SCSI standarts: Ultra320 (U320)
• Produkta krāsas: Melna, Zaļa

Kā lietot

Uzmontējiet adaptera plati sistēmas iekšpusē netālu no disku nodalījuma, pēc tam pievienojiet cietā diska 80 kontaktu SCA savienotāju adaptera Centronics U320 sievišķajam savienotājam. Pievienojiet standarta 68 kontaktu iekšējo SCSI lentes kabeli adaptera 68 kontaktu sievišķajam savienotājam un novadiet to līdz SCSI kontrolierim vai kopnei. Pirms sistēmas ieslēgšanas pārbaudiet džemperu pozīcijas un strāvas maršrutēšanu caur adaptera savienotājiem atbilstoši diska dokumentācijai.

Ieteikumi

Pirms adaptera uzstādīšanas pārliecinieties, ka sistēma ir izslēgta un iezemēta. Iepazīstieties ar SCA diska dokumentāciju, lai noteiktu pareizos džemperu un terminatoru iestatījumus. Izmantojiet atbilstošus iekšējos SCSI lentes kabeļus un nodrošiniet pareizu terminēšanu SCSI kopnē, lai izvairītos no signālu problēmām.
