InLine Serial switch manuāls, 4-portu RS232, 9-pin Sub-D, vadu

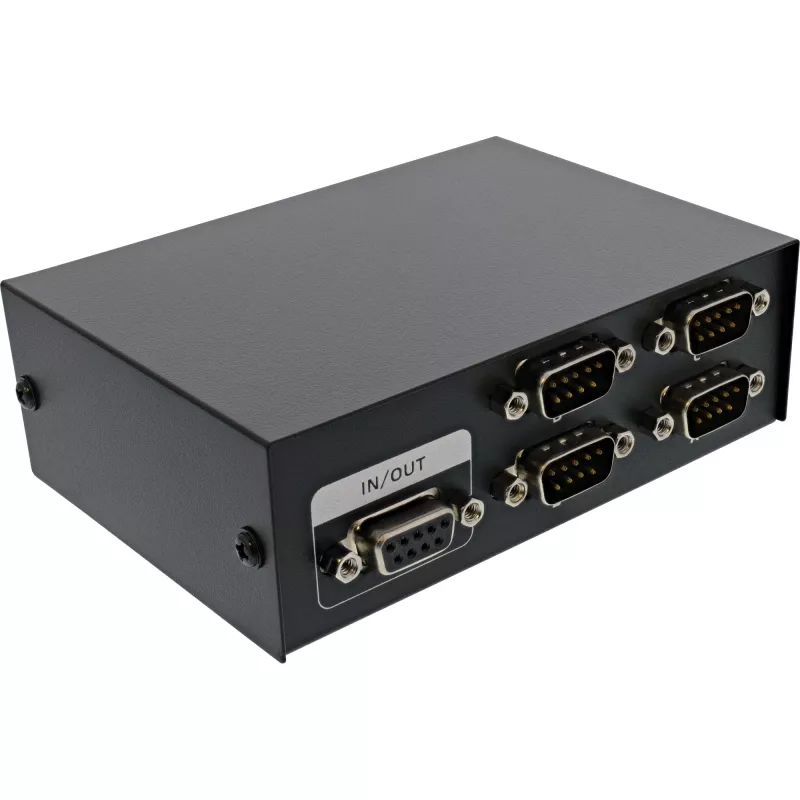

InLine Serial switch manuāls 4-portu RS232 9-pin Sub-D vadu ir mehānisks datu pārslēgs, kas ļauj sadalīt vai pārslēgt seriālos RS232 signālus caur 9‑pin Sub-D savienotāju. Tas savieno vienu ieeju ar līdz četrām izejām, vai maršrutē vienu no četrām ieejām uz vienu izeju, neprasot ārēju barošanas avotu. Ierīce aizņem savienotāja vairogu un nodrošina kompaktu risinājumu vairāku seriālo savienojumu pārvaldībai.

Priekšrocības

Šis manuālais 4-portu RS232 pārslēgs neprasa barošanu, piedāvā vienkāršu mehānisku pārslēgšanu starp vienu ieeju un četrām izejām (vai otrādi), un izmanto standarta 9‑pin Sub-D saskarni savietojamībai ar tipisku RS232 aparatūru. Tā kompaktais vadu dizains un melnā apdare padara to piemērotu darbvirsmas un statīvu vidēm, kur nepieciešama manuāla seriālo līniju pārslēgšana.

Piemērots

Galvenās specifikācijas

Kā lietot

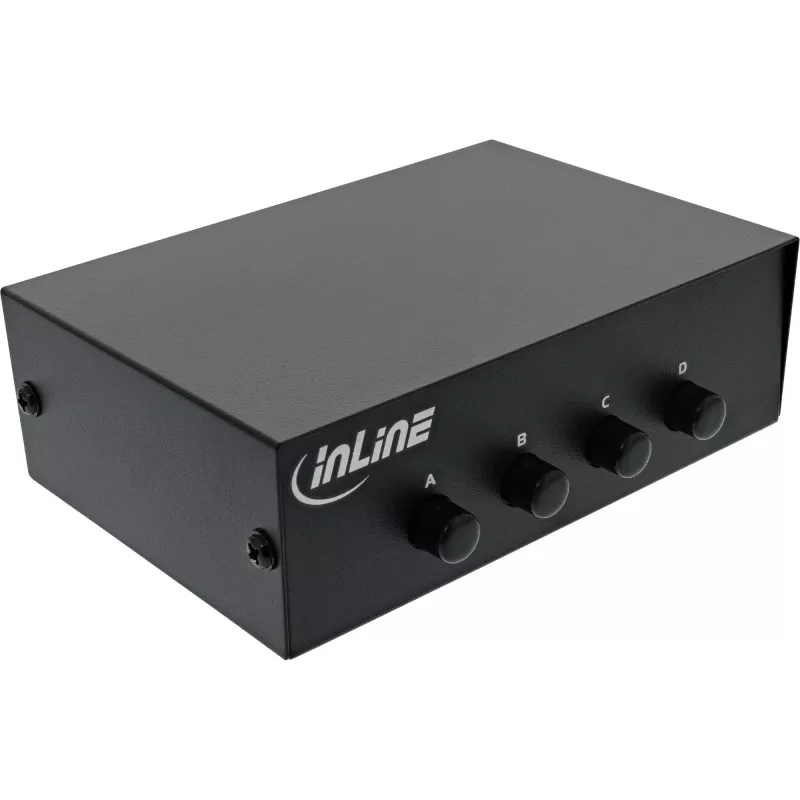

Savienojiet RS232 resursdatoru ar ieejas Sub-D savienotāju un pievienojiet līdz četras mērķierīces pie izejas Sub-D savienotājiem. Darbiniet manuālo pārslēgšanas mehānismu, lai izvēlētos, kura izeja ir savienota ar ieeju (vai kura ieeja ir maršrutēta uz izeju). Nodrošiniet, lai savienotāji būtu pilnībā ievietoti un nostiprināti, lai uzturētu signāla integritāti. Darbībai nav nepieciešama barošana vai draiveri.

Ieteikumi

Izmantojiet šo pārslēgu zema ātruma seriālajai komunikācijai un manuālai izvēlei. Izvairieties no ierīču karstās pievienošanas lielas datu pārraides laikā; pirms pārslēgšanas atvienojiet vai pārtrauciet komunikāciju, lai novērstu datu bojājumus. Pārbaudiet spraudkontaktu savietojamību ar pievienoto aparatūru, lai nodrošinātu pareizu signālu maršrutēšanu.
