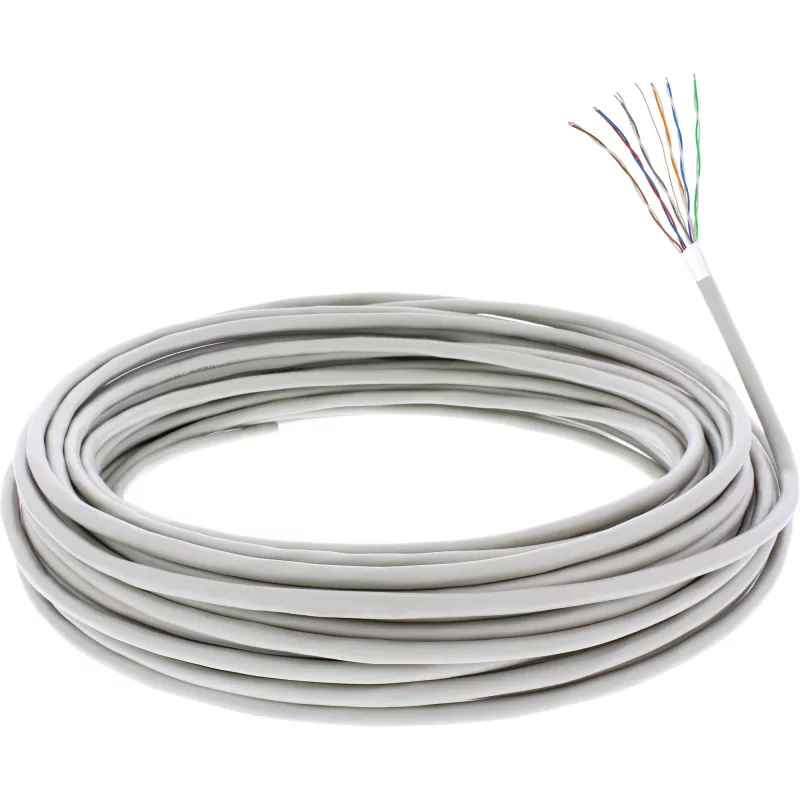

InLine telefona kabelis, 12 vadu masīva instalācija, 6x2x0,6mm, ekranēts, 100m

Telefona masīva instalācijas kabelis ar 12 masīviem vadītājiem, kas sakārtoti 6 pāros un krāsu kodēti vieglai identifikācijai. Dzīslas izgatavotas no CCA (ar varu pārklāta alumīnija), piedāvājot rentablu alternatīvu tīram vara kabelim, vienlaikus saglabājot uzticamu signāla pārraidi. Kabelim ir kopējs folijas ekrāns ar drenāžas vadu un 0,5 mm bieza PVC ārējā apvalka bēšā krāsā. Kabeļa izmēri ir 6x2x0,6 mm, un ruļļa garums ir 100 m.

Priekšrocības

CCA vadītāji piedāvā zemāku izmaksu risinājumu ar elektriskajiem raksturlielumiem, kas piemēroti balss un zemfrekvences datu pārraidei. Folijas ekrāns ar drenāžas vadu samazina elektromagnētiskos traucējumus un uzlabo signāla integritāti vidē ar iespējamiem trokšņiem. Masīvā dzīslu konstrukcija un PVC apvalks nodrošina mehānisku stabilitāti fiksētām instalācijām.

Piemērots

• Fiksētai iekštelpu telefonijas elektroinstalācijai
• Maziem birojiem un dzīvojamo telpu telefonu instalācijām
• Zemfrekvences signāla līnijām, kur nepieciešama EMI aizsardzība

Galvenās specifikācijas

• Ražotājs: InLine, MPN: 69977A, EAN: 4043718198610
• Konfigurācija: 6 pāri (12 masīvi vadi), krāsu kodēti
• Vadītāja materiāls: CCA (ar varu pārklāts alumīnijs)
• Ekranējums: kopējais folijas ekrāns ar drenāžas vadu
• Apvalks: 0,5 mm PVC, bēšā krāsā
• Izmēri: 6x2x0,6 mm
• Garums: 100 m

Lietošanas instrukcija

Nogrieziet kabeli vajadzīgajā garumā un uzmanīgi noņemiet ārējo PVC apvalku, lai atklātu pārī savītos vadītājus. Atdaliet un identificējiet krāsu kodētos pārus, terminējiet tos ar saderīgiem telefonijas blokiem vai savienotājiem, ievērojot standarta elektroinstalācijas shēmas. Pārliecinieties, ka drenāžas vads ir pievienots zemējumam vai ekrāna terminēšanas punktam, lai saglabātu EMI aizsardzību. Izmantojiet masīvā dzīslu kabeļa fiksētās, nekustīgās instalācijās, lai izvairītos no vadītāju noguruma.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izvairieties no kabeļa vilkšanas paralēli augstsprieguma elektropārvades līnijām un turiet to tālāk no spēcīgiem EMI avotiem. Terminēšanas punktos izmantojiet atbilstošu stiepes samazināšanu un nostipriniet kabeli, lai novērstu mehānisku spriegumu. Instalācijām, kur nepieciešama lielāka joslas platums vai tālsatiksmes datu pārraide, apsveriet iespēju izmantot tīra vara vai vītā pāra datu kabeļus, kas paredzēti šiem mērķiem.
