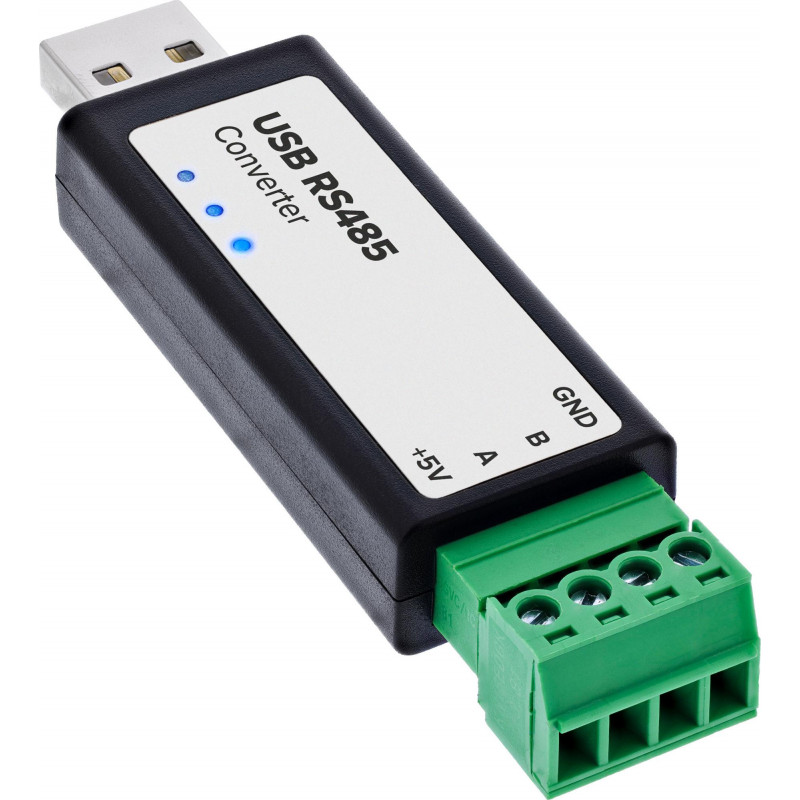

InLine® USB uz seriālo RS485 pārveidotājs ar FTDI mikroshēmojumu

InLine® USB uz seriālo RS485 pārveidotājs ar FTDI mikroshēmojumu savieno datoru ar USB-A portu tieši ar RS485 ierīcēm un kopnes sistēmām. Tas nodrošina uzticamu seriālo datu komunikāciju, izmantojot virtuālo COM portu, ļaujot izmantot esošo programmatūru bez sarežģītām izmaiņām. Adapteris ir piemērots Modbus RTU un citām RS485 lietotnēm rūpnieciskajā automatizācijā, ēku automatizācijā, mērīšanas un vadības tehnoloģijā un enerģijas uzraudzībā.

Galvenās iezīmes

• Savieno USB-A ar RS485 ierīcēm un kopnes sistēmām
• FTDI FT232RNL mikroshēmojums uzticamai datu pārraidei
• Automātiska aparatūras virziena pārslēgšana pusdupleksajai komunikācijai
• Nav nepieciešama konfigurācija, izmantojot RTS/CTS signālus vai programmatūras komandas
• Iebūvēts 120 Ω gala rezistors samazina signāla atstarojumus
• ESD aizsardzība, aizsargdiodes un atiestatāmi drošinātāji
• USB barošana 5 V izeja līdz 400 mA mazjaudas ierīcēm
• Statusa indikatori: PWR, TXD, RXD

Specifikācijas

• Zīmols: InLine
• MPN: 33307C
• Produkta veids: USB uz seriālo RS485 adapteris
• Seriālā interfeisa tips: RS-485
• Mikroshēmojums: FTDI FT232RNL
• Resursdatora savienotājs: USB-A tēviņš
• Ierīces savienotājs: RS485 skrūvju spaile
• Kontaktu piešķiršana: GND, A, B, +5 V
• Pārraides ātrums: no 300 līdz 512 000 bps
• Pārraides režīms: Pusduplekss ar automātisku virziena pārslēgšanu
• Maksimālais RS485 kabeļa garums: līdz aptuveni 1,2 km
• Maksimālais USB kabeļa garums: līdz aptuveni 5 m
• Kopnes dalībnieki: līdz 32 ierīcēm uz kopnes segmentu
• Gala rezistors: Iebūvēts 120 Ω
• +5 V izeja: USB barošana, maks. 400 mA
• USB aizsardzība: 200 mA PTC drošinātājs, ESD aizsardzība
• RS485 aizsardzība: Aizsargdiodes, atiestatāms drošinātājs
• Statusa indikatori: PWR, TXD, RXD
• Atbalstītās operētājsistēmas: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Darba temperatūra: no -40 °C līdz +85 °C
• Mitrums: 5 % līdz 95 % RH, bez kondensācijas
• Izcelsmes valsts: Ķīna
• Muitas tarifa numurs: 8536699099
