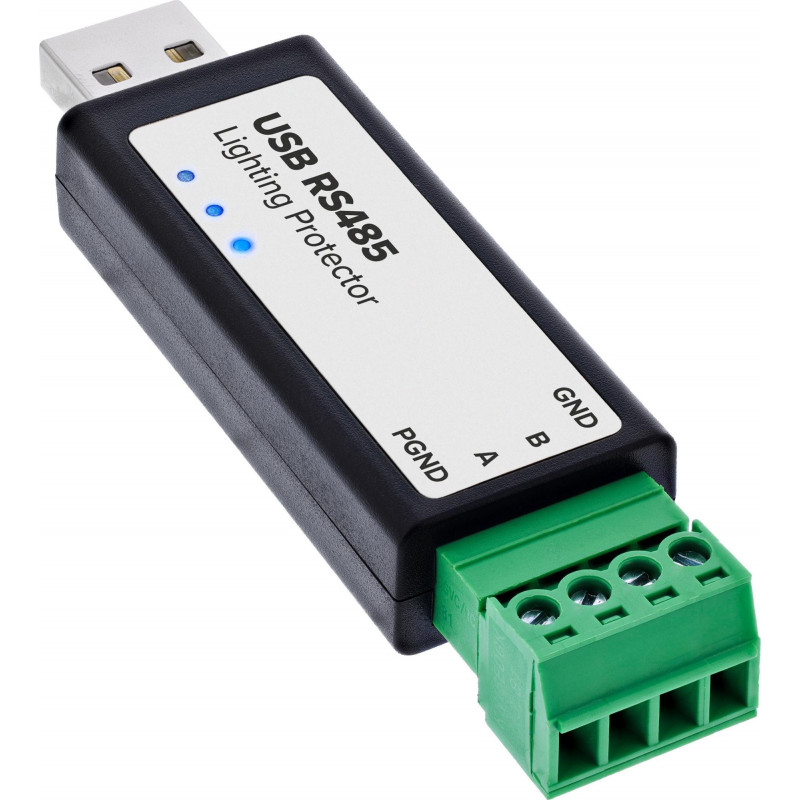

InLine® USB uz seriālo RS485 pārveidotājs ar zibens aizsardzību

InLine® USB uz seriālo RS485 pārveidotājs ar zibens aizsardzību uzticami savieno datorus ar USB-A portu ar RS485 ierīcēm un kopnes sistēmām. Tas izmanto FTDI mikroshēmojumu stabilai datu pārraidei un atbalsta saziņu caur virtuālo COM portu, padarot to ideāli piemērotu Modbus RTU un citām seriālajām lietojumprogrammām automatizācijā, mērīšanā un vadības tehnoloģijā.

Galvenās iezīmes

• FTDI mikroshēmojums stabilai USB uz RS485 saziņai
• Integrēta 6 kV zibens un pārsprieguma aizsardzība saskaņā ar IEC 61000-4-5
• Divvirzienu TVS aizsardzības diode un ESD aizsardzība RS485 A/B
• Automātiska aparatūras virziena pārslēgšana pusdupleksa režīmā
• 4 kontaktu RS485 skrūvju terminālis ar GND, A, B, PGND
• Integrēts 120 Ω terminējošais rezistors
• Statusa LED indikatori barošanai, raidīšanai un uztveršanai
• Plaša saderība: Windows 7/8/8.1/10/11, Linux, macOS, Android

Specifikācijas

• Zīmols: InLine
• MPN: 33307E
• Produkta veids: USB uz seriālo adapteri
• Seriālā interfeisa tips: RS-485
• Mikroshēmojums: FTDI FT232RNL
• Resursdatora savienojums: USB-A
• Ierīces savienojums: RS485 skrūvju terminālis
• Kontaktu konfigurācija: GND, A, B, PGND (zemējums, RS485+, RS485−, aizsargzemējums)
• Pārraides ātrums: no 300 līdz 512 000 b/s
• Pārraides režīms: Pusduplekss ar automātisku virziena pārslēgšanu
• Maksimālais RS485 kabeļa garums: līdz aptuveni 1,2 km
• Maksimālais USB kabeļa garums: līdz aptuveni 5 m
• Kopnes dalībnieki: līdz 32 ierīcēm uz vienu kopnes segmentu (lielākiem tīkliem ieteicams RS485 atkārtotājs)
• Terminējošais rezistors: integrēts 120 Ω
• Zibens aizsardzība: 6 kV pārsprieguma un zibens aizsardzība saskaņā ar IEC 61000-4-5
• TVS aizsardzība: divvirzienu TVS aizsardzības diode RS485 A/B
• ESD aizsardzība: ±15 kV gaisa izlāde / ±8 kV kontakta izlāde
• PGND savienojums: Aizsargzemējuma savienojums, galvaniski izolēts no signāla zemes
• USB aizsardzība: 200 mA PTC drošinātājs, ESD aizsardzība
• RS485 aizsardzība: Aizsargdiodes, pārsprieguma aizsardzība, atiestatāms drošinātājs
• Statusa indikatori: PWR, TXD, RXD (Barošana, Raidīšana, Uztveršana)
• Atbalstītās operētājsistēmas: Windows 7/8/8.1/10/11, Linux, macOS, Android
