Intellinet Industrial Gigabit Fiber SFP Optical raiduztvērējs Module 1000Base-LX Single-Mode 10 km Sudraba

Intellinet Industrial Gigabit Fiber SFP Optical raiduztvērējs Module 1000Base-LX nodrošina vienmoda šķiedras savienojamību līdz 10 km attālumā kompaktā SFP (mini-GBIC) formas faktorā. Izturīgā metāla korpusā ievietotais modulis atbalsta 1000 Mbit/s saiti, MSA atbilstību plašai savietojamībai, LC savienotāja saskarni un darbojas ar 3,3 V barošanu ar tipiski aptuveni 1 W enerģijas patēriņu. Raiduztvērējs ir paredzēts rūpnieciskiem temperatūras diapazoniem, ļaujot droši darboties skarbos apstākļos.

Priekšrocības

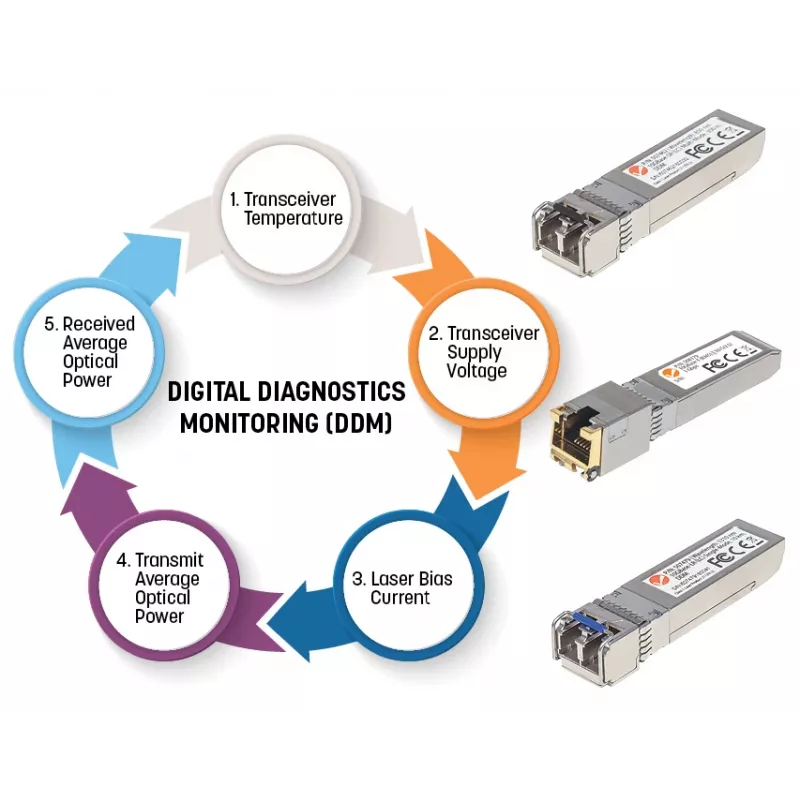

Metāla korpuss palielina mehānisko izturību un samazina elektromagnētiskos traucējumus, savukārt mazais SFP formas faktors nodrošina augsta blīvuma šķiedras izvietojumus. MSA saderība garantē vairāku ražotāju savietojamību ar plašu slēdžu un maršrutētāju klāstu. Karstās pieslēgšanas konstrukcija ļauj uzstādīt vai noņemt moduli, neizslēdzot slēdzi. Iebūvētā digitālā diagnostikas uzraudzība (DDM/DOM) ļauj reāllaikā sekot optiskajai izejas/ieejas jaudai, temperatūrai, lāzera nobīdes strāvai un barošanas spriegumam.

Piemērots

• Rūpnieciskiem Ethernet savienojumiem, kam nepieciešama vienmoda šķiedra līdz 10 km
• Augsta blīvuma šķiedras paneļiem un korpusiem ar SFP pieslēgvietām
• Nomaiņas vai paplašināšanas moduļiem vairāku ražotāju tīklos (atbilst MSA)
• Vidēm ar plašu temperatūru diapazonu vai paaugstinātu elektromagnētisko traucējumu līmeni

Galvenās specifikācijas

• Standarts: 1000Base-LX (Gigabit Ethernet)
• Datu pārraides ātrums: 1000 Mbit/s
• Maksimālais attālums: 10000 m (vienmoda)
• Savienotājs: LC
• Formas faktors: SFP (mini-GBIC), karsti pieslēdzams
• DDM/DOM: Atbalstīts
• Darba temperatūra: -40 līdz 75 °C
• Barošanas spriegums: 3,3 V
• Tipisks enerģijas patēriņš: ~1 W
• Krāsa/apdare: Sudraba, metāla korpuss

Lietošana

Ievietojiet SFP moduli brīvā SFP pieslēgvietā uz saderīga slēdža vai maršrutētāja, līdz tas nofiksējas. Pievienojiet vienmoda LC šķiedras savienotājkabeli moduļa LC savienotājam, ievērojot pareizu TX/RX orientāciju. Modulis atbalsta karsto pieslēgšanu, tāpēc to var uzstādīt vai noņemt, neizslēdzot iekārtu. Izmantojiet iekārtas vai tīkla pārvaldības rīkus, lai pārbaudītu saites statusu un, ja pieejams, nolasītu DDM parametrus: optisko jaudu, temperatūru un barošanas spriegumu.

Ieteikumi

Modulis ir paredzēts lietošanai MSA atbilstošās SFP pieslēgvietās un rūpnieciskiem lietojumiem; pārbaudiet saderību ar sava slēdža ražotāju, ja izmantojat ražotāja bloķētu aprīkojumu. Lai nodrošinātu uzticamus savienojumus, izmantojiet vienmoda LC šķiedru, kas paredzēta 10 km attālumam, un ievērojiet standarta šķiedras apiešanās piesardzības pasākumus, lai izvairītos no savienotāju piesārņojuma vai lieces izraisītiem zudumiem.
