Interfeisa karte PowerWalker 10120515

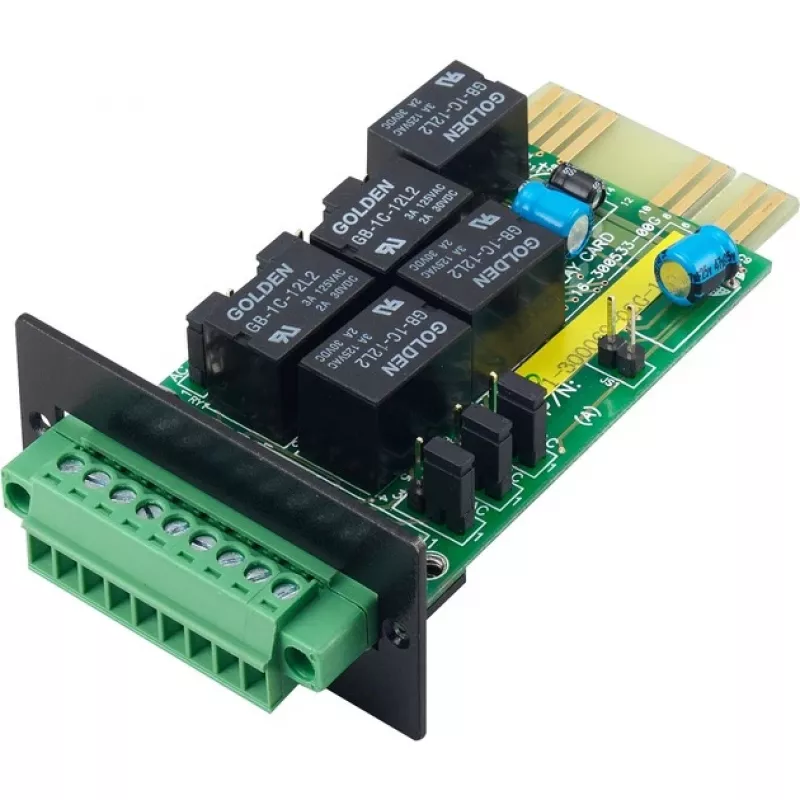

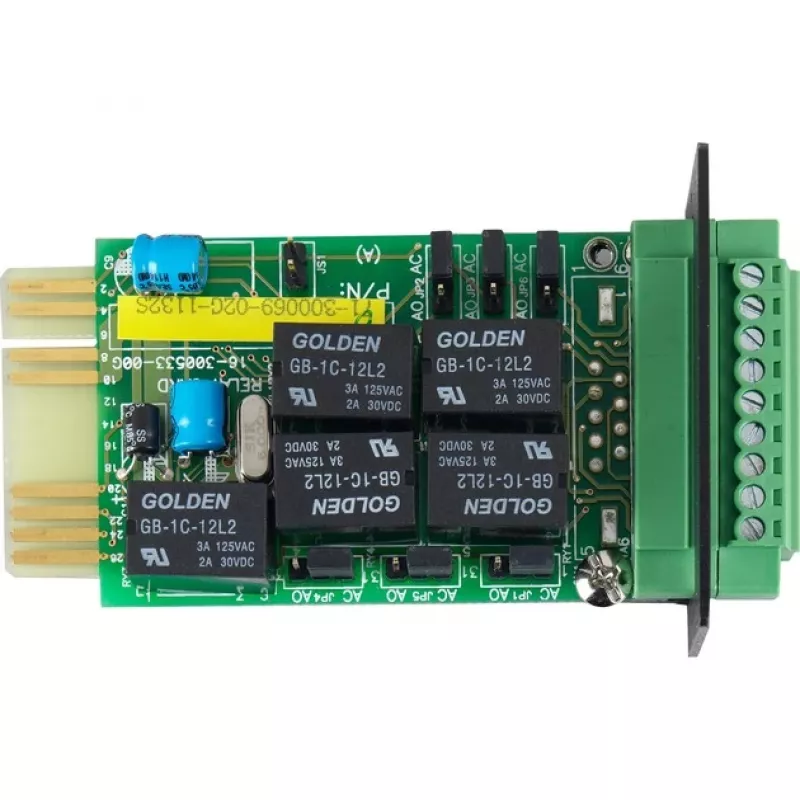

PowerWalker AS/400 interfeisa karte (modelis 10120515) ir iekšējs sakaru modulis UPS sistēmām, kas nodrošina sausos kontaktus attālinātai uzraudzībai. Tā ir kompakta, melna plate, kas paredzēta vadu savienojamības un uzraudzības iespēju paplašināšanai saderīgos PowerWalker UPS modeļos. Karte atbalsta izvēles sauso kontaktu signāla uzvedību (parasti atvērts vai parasti aizvērts), izmantojot džempera iestatījumu.

Priekšrocības

Karte nodrošina uzticamus kontaktu slēgšanas izejas ārējām uzraudzības un vadības sistēmām. Tās ar džemperi izvēlamais sauso kontaktu statuss ļauj pielāgoties dažādām lietojuma prasībām. Tā kā tas ir iekšējs modulis ar maziem izmēriem, tas integrējas UPS iekārtās, neprasot papildu ārējo telpu.

Piemērots

• UPS iekārtu attālinātai uzraudzībai
• Integrācijai ar IBM AS/400 sistēmām un citiem serveriem
• Personālajiem datoriem un darbstacijām, kurām nepieciešami UPS statusa signāli
• Automātiski vadāmām rūpnieciskām iekārtām un sakaru sistēmām

Galvenās specifikācijas

• Funkcija: kontaktu slēgšanas (sauso kontaktu) interfeiss UPS uzraudzībai
• Izvēles kontaktu uzvedība: aktīvs aizvērts (parasti aizvērts) vai aktīvs atvērts (parasti atvērts), izmantojot džemperi
• Formas faktors: iekšēja interfeisa karte
• Saderība: paredzēta lietošanai ar vairākiem PowerWalker UPS modeļiem (piemēri: 1000C, 2000C, 3000C un līdzīgi modeļi)
• Izmēri: 52 mm (P) × 85 mm (D) × 26 mm (A)
• Krāsa: melna
• Svars: 0,0347 kg

Kā lietot

Uzstādiet karti attiecīgajā iekšējā slotā saderīgā PowerWalker UPS saskaņā ar UPS uzstādīšanas rokasgrāmatu. Pievienojiet ārējo uzraudzības vai vadības aprīkojumu pie kartes kontaktu spailēm. Iestatiet džempera pozīciju, lai izvēlētos vēlamo sauso kontaktu uzvedību (aktīvs aizvērts vai aktīvs atvērts) pirms sistēmas ieslēgšanas, un pārbaudiet signāla darbību ar pievienoto aprīkojumu.

Ieteikumi

Drošai darbībai veiciet uzstādīšanu un džempera konfigurāciju ar izslēgtu UPS un ievērojot ražotāja drošības instrukcijas. Pārbaudiet saderību ar savu UPS modeli un pēc uzstādīšanas pārbaudiet kontaktu izejas ar paredzēto uzraudzības vai vadības ierīci.
