Interfeisa relejs Satel MP-1 zaļš 12 V līdzstrāva 106 g

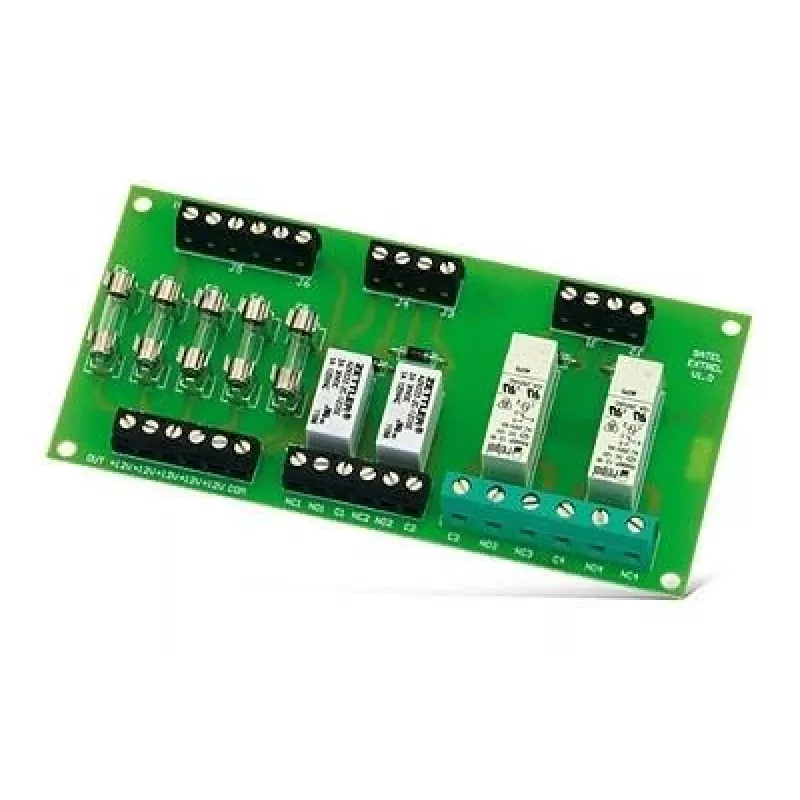

SATEL MP-1 ir kompakts interfeisa releja modulis zemsprieguma elektroinstalācijām un signalizācijas sistēmām. Tas satur četrus elektromagnētiskos relejus, kurus vada 12 V līdzstrāvas signāli, un piecus drošinātājus, kas virknē savienoti ar izeju ķēdēm pārslodzes aizsardzībai. Modulis ļauj pārslēgt lielākas strāvas slodzes un ir saderīgs ar vadības paneļiem un moduļiem, kas nodrošina sprieguma vai atvērta kolektora (OC) vadības izejas.

Priekšrocības

MP-1 nodrošina izolētas releju izejas, lai vadītu ierīces ar lielākām strāvas prasībām nekā tipiskās vadības paneļa izejas. Iebūvētie drošinātāji aizsargā pievienoto aprīkojumu no pārslodzēm. Releji atbalsta gan līdzstrāvas, gan maiņstrāvas slodzes norādītajos sprieguma un strāvas ierobežojumos, un moduļa kompaktā forma vienkāršo integrāciju signalizācijas un zemsprieguma instalācijās.

Piemērots

• Signalizācijas vadības paneļu paplašināšanai, lai pārslēgtu ārējās ierīces
• Durvju atbloķētāju, sirēnu vai apgaismojuma ķēžu vadībai
• Zemas strāvas vadības izeju (ieskaitot OC izejas) sasaistei ar lielākas strāvas slodzēm

Galvenās specifikācijas

• Zīmols: SATEL
• Modelis: MP-1
• Barošanas/vadības spriegums: 12 V līdzstrāva (releja spoles)
• Releji: 4 elektromagnētiskie releji
• Izejas aizsardzība: 5 drošinātāji virknē ar izejām
• Strāvas jauda: R1, R2 līdz 4 A; R3, R4 līdz 8 A
• Pārslēgšanas spriegums: R1, R2 līdz 48 V maiņstrāva/līdzstrāva; R3, R4 līdz 400 V maiņstrāva / 250 V līdzstrāva
• Svars: 106 g
• MPN: MP-1, EAN: 5905033334045

Kā lietot

Pievienojiet 12 V līdzstrāvas vadības barošanu moduļa spoles ieejām un savienojiet vadāmās ķēdes caur atbilstošajām releja izejām. Pārbaudiet drošinātāju nominālus un nomainiet drošinātājus tikai ar ekvivalentiem tipiem. Izmantojot OC izejas no vadības paneļiem, pārliecinieties, ka panelis spēj nodrošināt nepieciešamo vadības signālu, vai izmantojiet atbilstošu interfeisu. Ievērojiet standarta zemsprieguma vadu montāžas praksi un atvienojiet ķēdes pirms savienojumu veikšanas.

Ieteikumi

Izmantojiet MP-1 ar saderīgiem signalizācijas vadības paneļiem un moduļiem (piemēram, CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA, GSM-4, ETHM-2) un nodrošiniet, ka OC izejas nepārsniedz to nominālo strāvu; tipiskā OC izejas jauda ir aptuveni 50 mA. Nepārsniedziet norādītos sprieguma un strāvas ierobežojumus katram releja kanālam.
