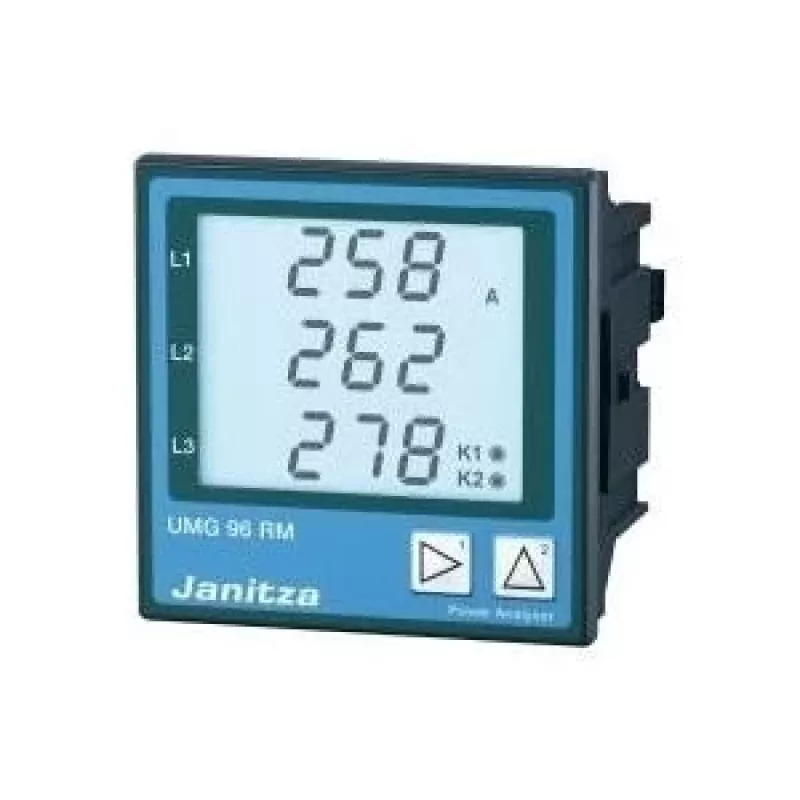

Janitza UMG96RM-E 6 kanālu tīkla analizators ar Ethernet un noplūdes strāvas monitoringu, 10-300V L-N / 18-520V L-L 5222036

Janitza UMG96RM-E izceļas kā kompakts, bet jaudīgs 6 kanālu tīkla analizators, kas apvieno precīzu enerģijas mērīšanu ar integrētu noplūdes strāvas monitoringu (RCM) un divvirzienu Ethernet/RS485 komunikāciju. Atšķirībā no vienkāršiem enerģijas skaitītājiem, tas nodrošina 0,5S klases enerģijas precizitāti un pilnīgu jaudas kvalitātes analīzi saskaņā ar IEC 61000-4-30, padarot to ideāli piemērotu mūsdienu enerģijas pārvaldības sistēmām, kur gan elektriskā drošība, gan datu caurskatāmība ir kritiski svarīga.

Galvenās iezīmes

• 6 mērījumu kanāli: 3 sprieguma (L-N: 10–300 V AC, L-L: 18–520 V AC) un 3 strāvas kanāli, izmantojot ārējos strāvas transformatorus (x/1A vai x/5A)
• Integrēts noplūdes strāvas monitorings (RCM) agrīnai izolācijas bojājumu noteikšanai
• Ethernet (RJ45) un RS485 saskarnes ar atbalstu Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP un SMTP
• 0,5S klases aktīvās enerģijas precizitāte (IEC 62053-22) un jaudas kvalitātes mērījumi saskaņā ar IEC 61000-4-30
• Harmonisko analīze līdz 63. kārtai
• Sk aidrs LCD displejs vietējai nolasīšanai un konfigurēšanai
• Paneļa montāžas dizains (96x96 mm) ar IP54 aizsardzību priekšpusē

Ikdienas lietošanā

UMG96RM-E ir konstruēts nepārtrauktai uzraudzībai rūpnieciskās un komerciālās instalācijās. Tā plašais palīgsprieguma diapazons (95–240 V AC / 135–340 V DC) nodrošina elastīgu integrāciju, savukārt iekšējais datu reģistrētājs (256 MB) uzglabā ilgtermiņa tendences un notikumus. Divi digitālie ieejas un divi digitālie izejas signāli ļauj veikt statusa uzraudzību un vienkāršus vadības uzdevumus. RCM funkcija nepārtraukti mēra noplūdes strāvas, palīdzot novērst bīstamas bojājuma strāvas un samazināt dīkstāves. Ar diviem komunikācijas portiem ierīci var integrēt esošajās SCADA vai ēku pārvaldības sistēmās, izmantojot Modbus TCP/IP vai RTU, kā arī tā atbalsta tīmekļa piekļuvi, izmantojot HTTP, attālinātai diagnostikai.

Pilnīgas specifikācijas

• Mērījumu kanāli: 6 (3x spriegums, 3x strāva)
• Sprieguma diapazons (L-N): 10–300 V AC
• Sprieguma diapazons (L-L): 18–520 V AC
• Strāvas ieeja: caur strāvas transformatoriem (x/1A vai x/5A)
• Noplūdes strāvas monitorings (RCM): Jā
• Komunikācija: Ethernet (RJ45), RS485
• Protokoli: Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP, SMTP
• Enerģijas precizitāte: 0,5S klase (IEC 62053-22)
• Jaudas kvalitāte: IEC 61000-4-30
• Harmoniskās: līdz 63. kārtai
• Displejs: LCD
• Datu reģistrētājs: 256 MB iekšējais
• Digitālās ieejas: 2
• Digitālās izejas: 2
• Montāža: paneļa montāža, 96x96 mm
• Frekvences diapazons: 45–65 Hz
• Palīgspriegums: 95–240 V AC (45–65 Hz) / 135–340 V DC
• Aizsardzības klase priekšpusē: IP54
• Aizsardzības klase aizmugurē: IP20

Nobeiguma piezīme

Janitza UMG96RM-E ir nākotnes prasībām atbilstoša izvēle enerģijas uzraudzībai un jaudas kvalitātes analīzei, piedāvājot RCM drošību, daudzpusīgu komunikāciju un augstu precizitāti standarta 96x96 mm paneļa formātā.
