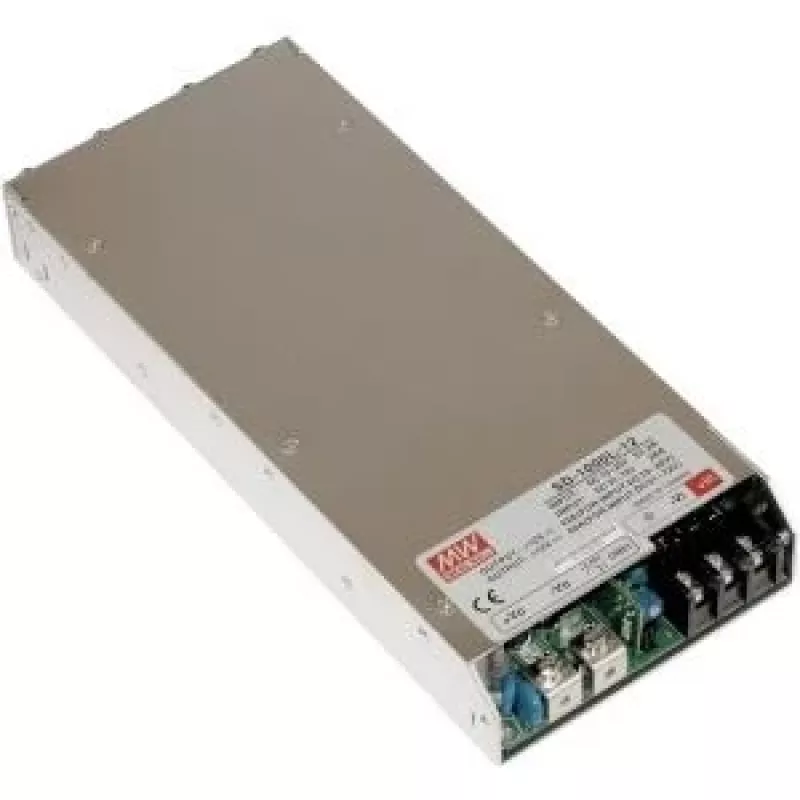

Jaudas pārveidotājs/adapteris Mean Well SD-1000L-48, 1000 W, 48 V izeja, 19–72 V ieeja

Mean Well SD-1000L-48 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas nodrošina līdz 1000 W regulētu 48 V līdzstrāvas izeju no plaša 19–72 V līdzstrāvas ieejas diapazona. Iebūvēts metāla korpusā ar izmēriem 127 × 295 × 41 mm un piespiedu gaisa dzesēšanu, ierīce nodrošina pastāvīgu 48 V izeju līdz 21 A un ietver 12 V līdzstrāvas gaidstāves (VSB) barošanas avotu. Ar 2000 V līdzstrāvas ieejas-izejas izolāciju un atbilstību RoHS šis pārveidotājs ir paredzēts uzticamai darbībai telekomunikāciju, rūpniecisko barošanas sistēmu, ar baterijām darbināmu instalāciju un autonomu iekārtu jomā, kurām nepieciešama stabila 48 V jauda.

Priekšrocības

SD-1000L-48 piedāvā plašu ieejas diapazona savietojamību, kas ļauj darboties no dažādiem līdzstrāvas avotiem, piemēram, akumulatoru baterijām, taisngrieztiem barošanas blokiem vai transportlīdzekļu sistēmām. Tā metāla korpuss un piespiedu gaisa dzesēšana nodrošina nepārtrauktu lielas jaudas piegādi, saglabājot termisko stabilitāti. Augsta ieejas-izejas izolācija palielina drošību un samazina traucējumu riskus jutīgās iekārtās. Integrētā 12 V gaidstāves izeja atbalsta sistēmas uzraudzību vai palīgelektroniku bez nepieciešamības pēc atsevišķa barošanas avota.

Piemērots

• Telekomunikāciju iekārtas un bāzes stacijas
• Rūpniecisko vadības skapju un automatizācijas sistēmas
• Uz baterijām balstītas barošanas sistēmas un UPS instalācijas
• Autonomas un atjaunojamās enerģijas sistēmas
• Transportlīdzekļu un mobilās barošanas lietojumi ar saderīgiem līdzstrāvas diapazoniem

Galvenās specifikācijas

• Izejas spriegums: 48 V līdzstrāva, regulēts
• Maksimālā izejas strāva: 21 A (1000 W)
• Ieejas sprieguma diapazons: 19–72 V līdzstrāva
• Gaidstāves izeja: 12 V līdzstrāva (VSB)
• Ieejas-izejas izolācijas spriegums: 2000 V līdzstrāva
• Dzesēšana: piespiedu (ar ventilatoru dzesināma)
• Korpusa materiāls un izmēri: metāla korpuss, 127 × 295 × 41 mm
• Atbilstība: RoHS

Lietošana

Uzstādiet pārveidotāju labi vēdināmā korpusā vai statīva vietā, kas nodrošina gaisa plūsmu iebūvētajam ventilatoram. Pievienojiet līdzstrāvas ieeju noteiktajā 19–72 V diapazonā, ievērojot pareizu polaritāti un atbilstošu kabeļu šķērsgriezumu, lai izturētu ieejas strāvas. Pievienojiet 48 V līdzstrāvas izeju slodzei, nodrošinot, ka kopējā slodze nepārsniedz 21 A. Ja nepieciešams, izmantojiet 12 V VSB izeju uzraudzības shēmām vai papildierīcēm. Ievērojiet standarta drošības praksi: atvienojiet strāvu pirms savienojumu veikšanas, droši nostipriniet stiprinājuma vietu, lai novērstu vibrāciju, un ievērojiet zemējuma prasības.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, uzturiet pietiekamu gaisa plūsmu ap pārveidotāju un izvairieties no uzstādīšanas vietās ar pārmērīgiem putekļiem, mitrumu vai augstu apkārtējās vides temperatūru. Izmantojiet atbilstoši nominētus drošinātājus vai automātiskos slēdžus ieejas un izejas līnijās un pārbaudiet, vai akumulatoru vai barošanas spriegumi pārejas procesu laikā atrodas 19–72 V līdzstrāvas diapazonā. Apsveriet papildu filtrēšanu vai pārsprieguma aizsardzību instalācijām, kas pakļautas elektriskajiem trokšņiem vai zibens bīstamībai.
