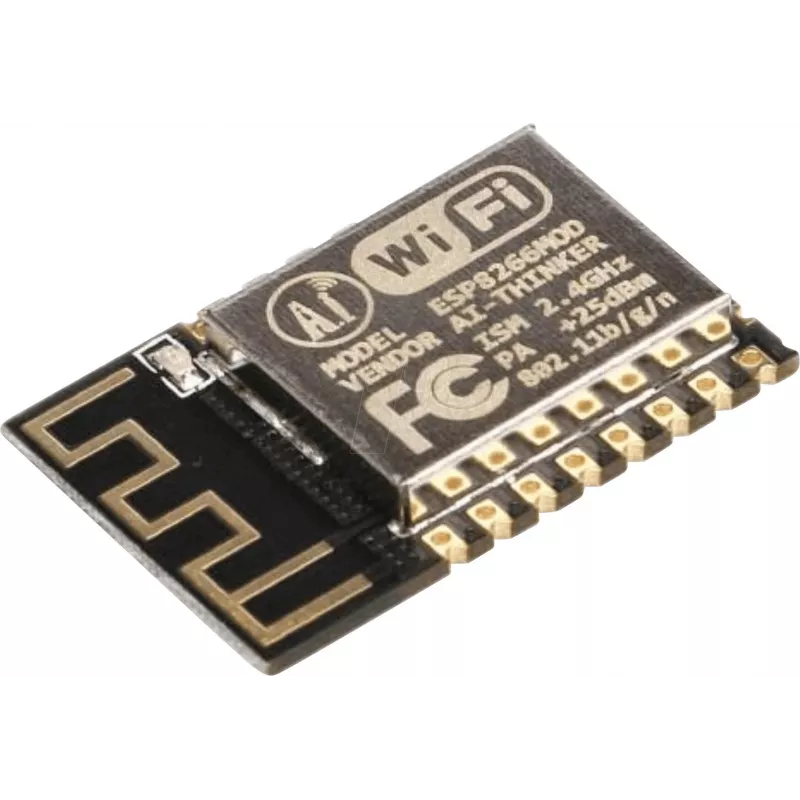

JOY-IT DEBO ESP8266-12F ESP8266 WiFi lodēšanas modulis SBC-ESP8266-12F

Iegulto sistēmu izstrādātāji un IoT entuziasti var integrēt uzticamu 2,4 GHz Wi-Fi savienojamību savos pielāgotajos PCB projektos ar JOY-IT DEBO ESP8266-12F moduli. Šis kompaktais SMD modulis, kas veidots ap Espressif ESP8266EX sistēmu uz mikroshēmas, piedāvā pilnīgu tīklošanas risinājumu ar 32 bitu Tensilica L106 mikrokontrolleri, 4 MB zibatmiņu un iebūvētu PCB antenu. Tā kastelētie malu savienojumi atvieglo tiešu lodēšanu uz nesējplates, nodrošinot bezvadu saziņu sensoriem, izpildmehānismiem un vadības sistēmām.

Galvenās specifikācijas

• Espressif ESP8266EX SoC ar Tensilica L106 32 bitu procesoru (80 MHz, līdz 160 MHz)
• 4 MB SPI zibatmiņa un 64 KB instrukciju RAM / 96 KB datu RAM
• Wi-Fi 802.11 b/g/n, 2,4 GHz, ar WEP, WPA/WPA2, TKIP, AES drošību
• 17 GPIO kontakti ar UART, SPI, I2C, I2S, PWM un ADC saskarnēm
• Darba spriegums 3,0–3,6 V (ieteicams 3,3 V), dziļās miega strāva zem 20 µA
• Atbalsta Station, Access Point un Station+AP režīmus; saderīgs ar Arduino IDE, MicroPython, ESP-IDF, NodeMCU

Kāpēc izvēlēties

DEBO ESP8266-12F nodrošina rentablu un labi dokumentētu ceļu, lai pievienotu Wi-Fi jūsu dizainiem. Tā kastelētie spilventiņi nodrošina drošu lodēšanu ražošanai vai prototipēšanai, savukārt iebūvētā antena novērš nepieciešamību pēc ārējiem komponentiem. Ar plašu programmaparatūras atbalstu un zemu enerģijas patēriņu tas ir piemērots ar baterijām darbināmām ierīcēm un pastāvīgi savienotām lietotnēm. Moduļa 4 MB zibatmiņa ļauj veikt bezvadu atjauninājumus un sarežģītas programmas, sniedzot elastību bez papildu aparatūras.

Ideāli lietošanas gadījumi

• IoT sensoru mezgli un mājas automatizācijas kontrolieri
• Valkājamas ierīces un pārnēsājami datu reģistrētāji
• Bezvadu programmēšanas un atkļūdošanas saskarnes
• Viedā apgaismojuma, releju un vides monitorings
• Izglītības projekti un ātra prototipēšana

Noderīgi zināt

Modulis darbojas ar 3,3 V loģikas līmeņiem, tāpēc, savienojot ar 5 V sistēmām, ir nepieciešama līmeņu pārveide. Tas tiek piegādāts kā tukšs lodēšanas modulis bez savienotājiem vai nesējplates. Izstrādei savienojiet to ar USB-uz-seriālo adapteri un izmantojiet Arduino IDE vai MicroPython ātrai programmaparatūras augšupielādei. PCB antena ir optimizēta 2,4 GHz frekvencei, un moduļa kompaktais izmērs (aptuveni 24 x 16 mm) iederas vietas ierobežotos dizainos.
