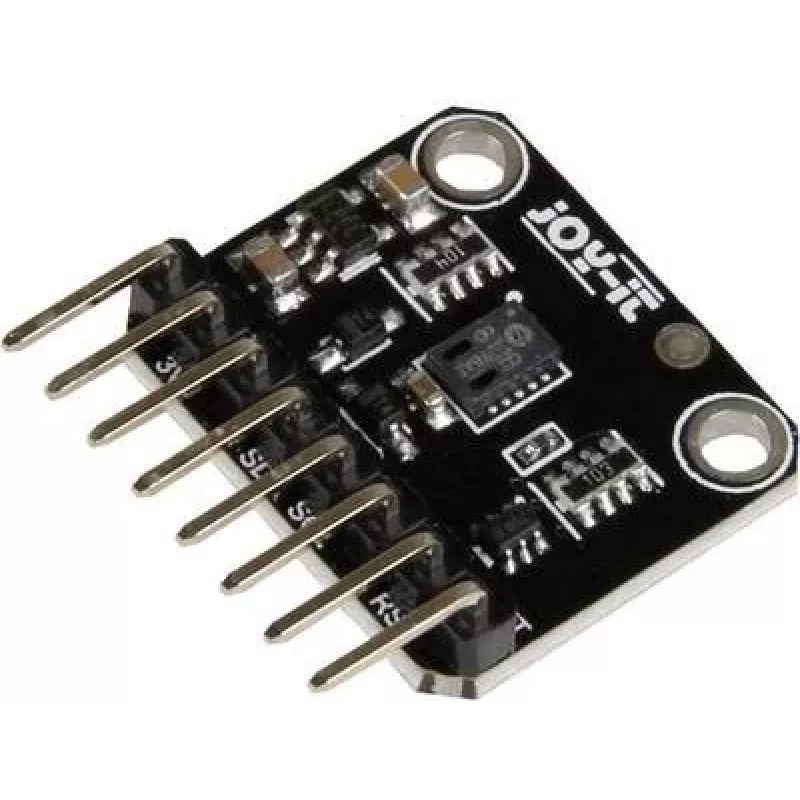

JOY-IT DEBO SENS CCS811 gaisa kvalitātes sensors (CO2 un TVOC), I2C, 3,3-5V SEN-CCS811V1

Uzraugiet iekštelpu gaisa kvalitāti reāllaikā ar JOY-IT DEBO SENS CCS811 paplašinājuma platīni. Ideāli piemērots izgatavotājiem un IoT izstrādātājiem, šis kompaktais sensors mēra ekvivalento CO2 (eCO2) un kopējos gaistošos organiskos savienojumus (TVOC), izmantojot AMS CCS811 digitālo gāzes sensoru. Pievienojiet to Arduino, Raspberry Pi vai ESP32, izmantojot I2C, un sāciet reģistrēt gaisa kvalitātes datus dažu minūšu laikā. Iebūvētais MCU apstrādā neapstrādātos signālus, nodrošinot kalibrētu izvadi bez sarežģītas programmēšanas.

Galvenās specifikācijas

• Sensora mikroshēma: AMS CCS811 digitālais gāzes sensors
• Mērītie parametri: ekvivalentais CO2 (eCO2) un TVOC
• eCO2 diapazons: 400 – 8192 ppm
• TVOC diapazons: 0 – 1187 ppb
• Interfeiss: I2C (adrese 0x5A pēc noklusējuma, 0x5B alternatīvā)
• Darba spriegums: 3,3 V – 5 V DC
• Strāvas patēriņš: ~30 mA aktīvajā režīmā, ~1,5 mA dīkstāvē
• Darba temperatūra: -40 °C līdz +85 °C (sensora mikroshēma)
• Mitruma diapazons: 10 % – 95 % RH (bez kondensācijas)
• Kontaktu izvietojums: VCC, GND, SDA, SCL, WAK, INT, nRESET, ADD
• Automātiska bāzes līnijas korekcija stabilu rādījumu nodrošināšanai

Kāpēc izvēlēties

CCS811 nodrošina precīzus, rūpnīcā kalibrētus gaisa kvalitātes datus bez nepieciešamības pēc ārējas signāla kondicionēšanas. Tā zemais enerģijas patēriņš padara to piemērotu ar baterijām darbināmiem projektiem, savukārt plašais barošanas sprieguma diapazons nodrošina saderību gan ar 3,3 V, gan 5 V sistēmām. Paplašinājuma platīnes forma vienkāršo prototipēšanu, un I2C interfeiss ļauj viegli integrēt to populārās izstrādes platformās.

Ideāli lietošanas gadījumi

• Iekštelpu gaisa kvalitātes monitoringa stacijas
• Viedās mājas ventilācijas vadība
• IoT vides sensoru tīkli
• HVAC sistēmu atgriezeniskā saite
• Pārnēsājami gaisa kvalitātes reģistrētāji

Noderīgi zināt

Sensoram nepieciešams 48 stundu iesildīšanas periods stabilu rādījumu nodrošināšanai, un tas laika gaitā veic automātisku bāzes līnijas korekciju. Lai nodrošinātu vislabāko precizitāti, izmantojiet ieteicamajā mitruma diapazonā un izvairieties no saskares ar augstu siloksānu koncentrāciju. WAK kontaktu var izmantot, lai pamodinātu sensoru no zema enerģijas patēriņa miega režīma, un INT kontakts nodrošina datu gatavības pārtraukumu.
