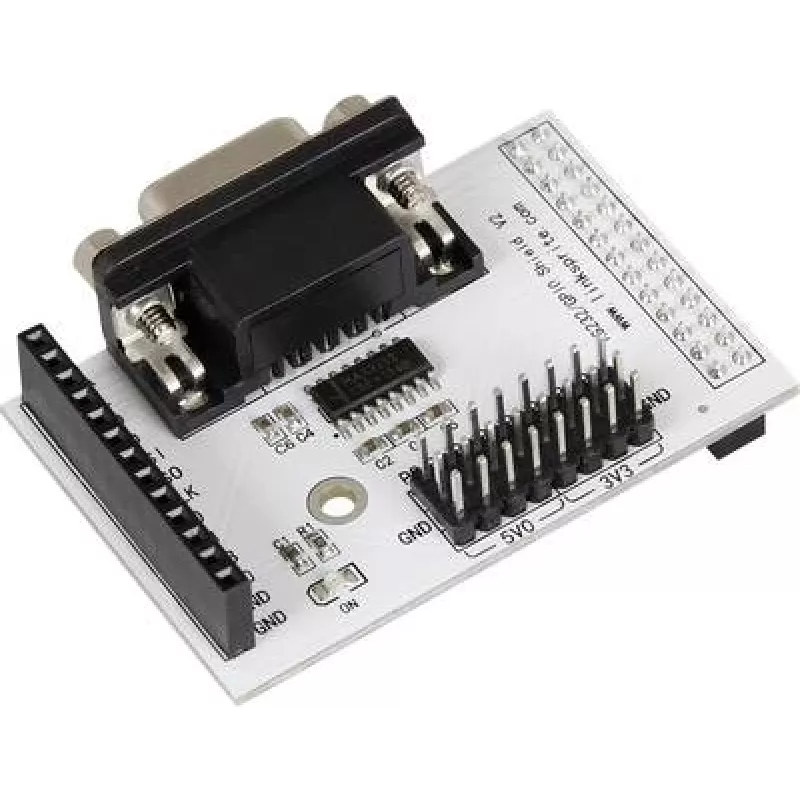

Joy-IT RS232 Breakout Board priekš Raspberry Pi B+, 2B, 3B, 3B+, 4B

Joy-IT RS232 Breakout Board ir augstas kvalitātes paplašināšanas plate, kas paredzēta RS232 seriālās komunikācijas pievienošanai jūsu Raspberry Pi. Saderīga ar Raspberry Pi B+, 2B, 3B, 3B+ un 4B, šī plate izmanto MAX3232 raiduztvērēja mikroshēmu komplektu uzticamai 3.3V loģikas līmeņa pārveidošanai. Tai ir DB9 vīrišķais savienotājs, iebūvētas barošanas un datu gaismas diodes, un tā ietver montāžas aparatūru vieglai uzstādīšanai.

Priekšrocības

Šī breakout plate nodrošina vienkāršu un rentablu risinājumu vecāku RS232 ierīču integrēšanai ar mūsdienu Raspberry Pi sistēmām. Iebūvētās gaismas diodes nodrošina reāllaika statusa indikāciju, un iekļautie statīvi un skrūves garantē drošu montāžu. Ar atbalstu pārraides ātrumam līdz 250 kbps, tā ir piemērota plašam seriālās komunikācijas lietojumu klāstam.

Piemērota

• RS232 seriālo portu pievienošanai Raspberry Pi projektiem
• Rūpniecisko iekārtu, modem vai GPS uztvērēju pieslēgšanai
• Iegultajām sistēmām, kurām nepieciešama uzticama seriālā komunikācija
• Izglītības un prototipēšanas vidēm

Galvenās specifikācijas

• Saderīgie Raspberry Pi modeļi: B+, 2B, 3B, 3B+, 4B
• Seriālā interfeisa standarts: RS232
• Seriālā savienotāja tips: DB9 vīrišķais
• Loģikas līmeņa saderība: 3.3V (Raspberry Pi GPIO)
• Raiduztvērēja mikroshēmu komplekts: MAX3232
• Maksimālais pārraides ātrums: 250 kbps
• Barošanas spriegums: 3.3V / 5V (no Raspberry Pi GPIO)
• GPIO tapu izmantošana: TXD, RXD, GND, VCC
• Iebūvētie indikatori: barošanas LED, pārraides (TX) LED, uztveršanas (RX) LED
• Montāžas tips: 4x M2.5 montāžas caurumi
• Iekļautās sastāvdaļas: RS232 Breakout Board, 4x M2.5 statīvi, 4x M2.5 skrūves, 4x M2.5 uzgriežņi

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ekranētus RS232 kabeļus un nodrošiniet pareizu zemējumu. Šī plate ir ideāli piemērota projektiem, kuriem nepieciešama uzticama seriālā komunikācija ar vecākām iekārtām.
