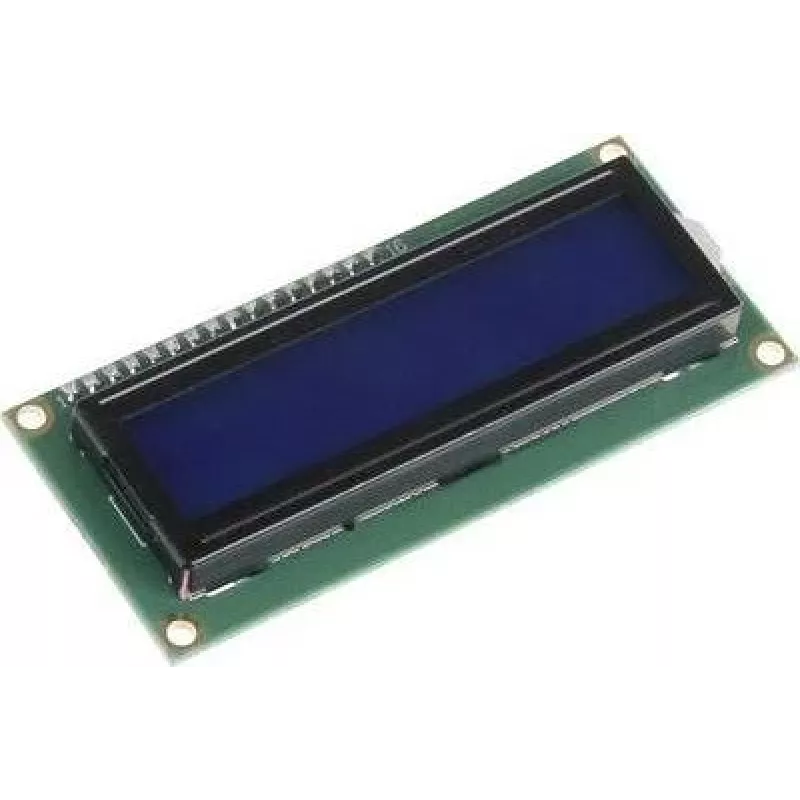

JOY-IT SBC-LCD16x2 I2C LCD displeja modulis Raspberry Pi, 16x2 rakstzīmes, zaļš/zils fona apgaismojums

Raspberry Pi projektiem bieži ir nepieciešams vienkāršs veids, kā parādīt statusu, sensoru rādījumus vai sistēmas informāciju bez liela monitora. JOY-IT SBC-LCD16x2 to atrisina, nodrošinot kompaktu 16x2 rakstzīmju LCD ar I2C saskarni, izmantojot tikai četrus vadus, lai izveidotu savienojumu ar jūsu Raspberry Pi. Displejam ir izvēlēts zaļš vai zils fona apgaismojums, padarot to viegli nolasāmu dažādos apgaismojuma apstākļos. Ar HD44780 saderīgu kontrolieri un iepriekš pielodētu I2C adapteri varat to ātri integrēt savos projektos ar minimālu GPIO izmantojumu.

Kam tas ir paredzēts

Šis modulis ir ideāli piemērots hobijiem, veidotājiem un profesionāļiem, kas strādā ar Raspberry Pi A+, B, 2 B, 3 B, 4 B vai Zero. Neatkarīgi no tā, vai veidojat mājas automatizācijas paneli, laikapstākļu staciju, sistēmas monitoru vai jebkuru projektu, kam nepieciešams vienkāršs teksta displejs, šis LCD nodrošina uzticamu un viegli lietojamu risinājumu. Lodēšana nav nepieciešama, un I2C saskarne atstāj jūsu GPIO tapas brīvas citiem komponentiem.

Galvenās iezīmes

• 16 rakstzīmes x 2 rindas LCD ar HD44780 saderīgu kontrolieri
• I2C saskarne caur PCF8574, izmantojot tikai 4 tapas (VCC, GND, SDA, SCL)
• Izvēlams zaļš vai zils fona apgaismojums skaidrai redzamībai
• Regulējams kontrasts ar iebūvētu potenciometru
• Iepriekš pielodēta I2C adaptera plate plug-and-play savienojumam
• Saderīgs ar Raspberry Pi A+, B, 2 B, 3 B, 4 B un Zero
• Atbalsta pielāgotas rakstzīmes un ASCII rakstzīmju kopu
• Darba temperatūras diapazons: -20°C līdz +70°C

Specifikācijas

• Displeja tips: LCD rakstzīmju modulis
• Rakstzīmju formāts: 16 rakstzīmes x 2 rindas
• Fona apgaismojuma krāsa: zaļš/zils (izvēlams)
• Saskarne: I2C (PCF8574)
• Kontrollera IC: HD44780 saderīgs
• Barošanas spriegums: 5V DC
• Skata laukums: aptuveni 64,5 x 16 mm
• Rakstzīmju izmērs: aptuveni 2,95 x 4,35 mm
• Montāžas caurumi: Jā
• Iekļautās sastāvdaļas: Iepriekš pielodēta I2C adaptera plate

Padomi

Lai sāktu, pievienojiet moduli Raspberry Pi 5V, GND, SDA (GPIO 2) un SCL (GPIO 3) tapām. Iespējojiet I2C raspi-config un instalējiet nepieciešamās bibliotēkas. I2C adrese parasti ir 0x27, bet to var pārbaudīt ar i2cdetect. Noregulējiet kontrasta potenciometru, ja rakstzīmes nav redzamas. Pielāgotām rakstzīmēm skatiet HD44780 datu lapu, lai definētu savus simbolus.
