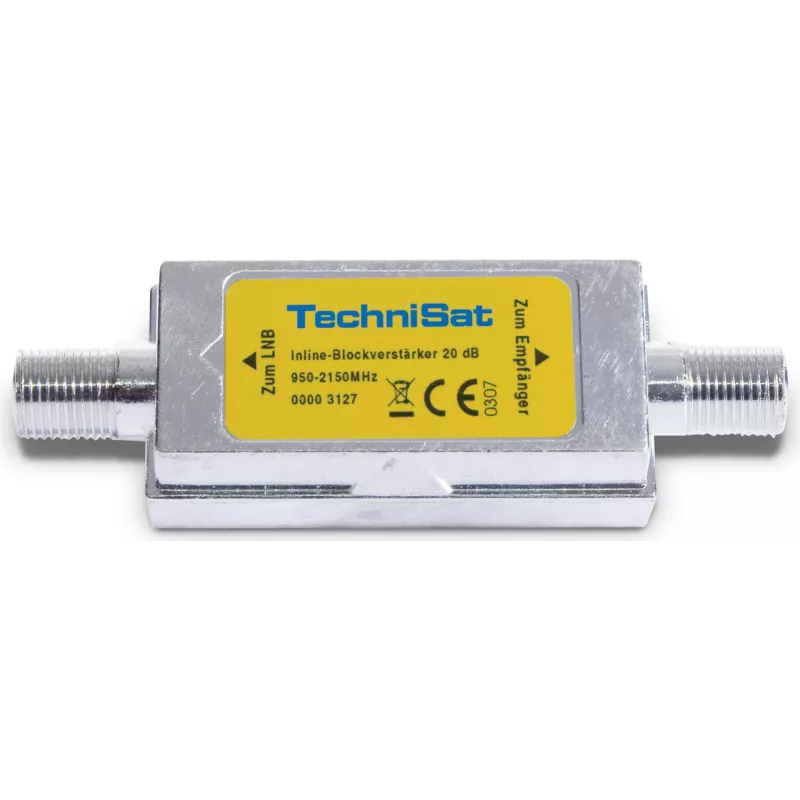

Kabeļa apvienotājs TechniSat Inline Block Amplifier

TechniSat Inline Block Amplifier ir kompakts kabeļa apvienotājs, kas paredzēts starpfrekvences diapazona 950–2150 MHz pastiprināšanai. Tas nodrošina 20 dB pastiprinājumu, tam ir 75 Ω pretestība un tas sver 22 g, padarot to piemērotu inline pastiprināšanai un sadalei kabeļu un satelīta instalācijās. Darba strāva tiek piegādāta pastiprinātājam caur koaksiālo kabeli.

Priekšrocības

Pastiprinātājs nodrošina fiksētu 20 dB pastiprinājumu 950–2150 MHz diapazonā vieglā, sudraba krāsas korpusā. Tā 75 Ω pretestība atbilst standarta koaksiālo kabeļu sistēmām, un barošana caur koaksiālo kabeli novērš nepieciešamību pēc atsevišķa barošanas vada. Kompaktie izmēri vienkāršo integrāciju inline, neprasot ievērojamu vietu.

Piemērots

• Inline pastiprināšanai kabeļu un satelītu IF signāliem (950–2150 MHz)
• Nelielai dzīvojamo māju vai dzīvokļu kabeļu sadalei
• Situācijām, kur barošana tiek nodrošināta caur koaksiālo kabeli

Galvenās specifikācijas

• Frekvences diapazons: 950–2150 MHz
• Pastiprinājums: 20 dB
• Pretestība: 75 Ω
• Svars: 0,022 kg
• Krāsa: Sudraba
• Barošana: caur koaksiālo kabeli (darba strāva tiek piegādāta caur kabeli)
• Zīmols: TECHNISAT, MPN: 0001/3127, EAN: 4019588131279

Kā lietot

Pievienojiet TechniSat Inline Block Amplifier koaksiālajā līnijā starp signāla avotu (satelīta vai kabeļa uztvērēju) un pakārtoto iekārtu. Pārliecinieties, ka pastiprinātājs ir orientēts atbilstoši ievades/izvades marķējumiem un ka koaksiālie savienotāji ir cieši pievilkti. Nodrošiniet darba strāvu pastiprinātājam, izmantojot galvenes staciju vai barošanas ievadītāju, kas padod līdzstrāvu caur koaksiālo kabeli. Pēc uzstādīšanas pārbaudiet signāla līmeņus un, ja nepieciešams, pielāgojiet sistēmu.

Ieteikumi

Uzstādiet pastiprinātāju pēc iespējas tuvāk signāla avotam, lai uzlabotu signāla-trokšņa attiecību. Izmantojiet kvalitatīvu koaksiālo kabeli un savienotājus un izvairieties no nevajadzīgām sadalītāju ķēdēm pēc pastiprinātāja, lai saglabātu efektīvu pastiprinājumu. Pārliecinieties, ka strāvas avots, kas nodrošina barošanu caur koaksiālo kabeli, atbilst pastiprinātāja prasībām.
