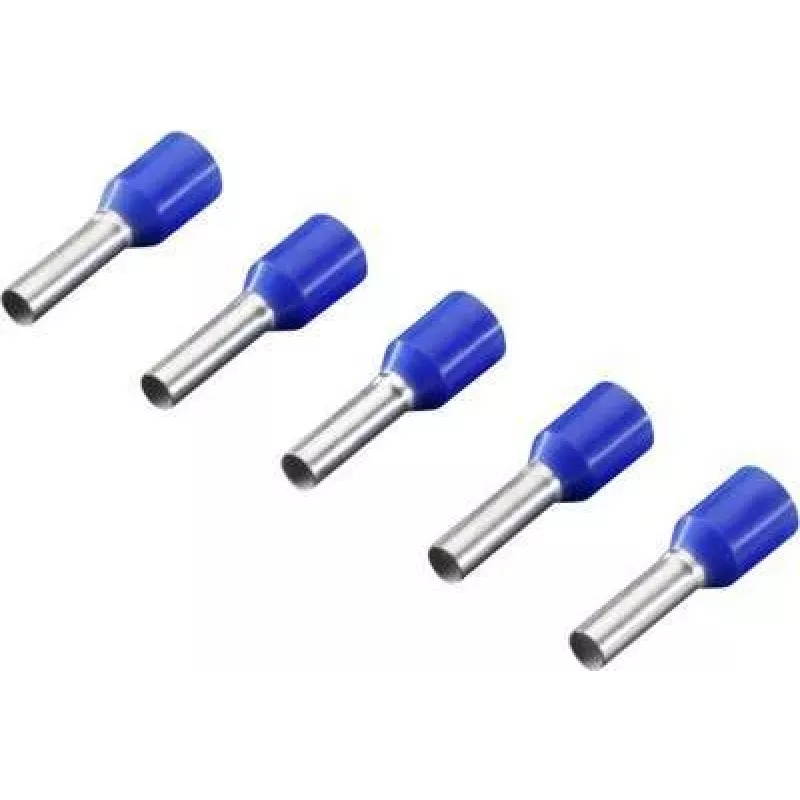

Kabeļa piederums Rittal 4050.734 — uzmavu komplekts (DIN krāsu kods)

Rittal 4050.734 — uzmavu komplekts (DIN krāsu kods) ir izolētu vadu gala uzmavu komplekts, kas paredzēts, lai vienkāršotu un standartizētu vadu galu apstrādi vadības paneļos, elektriskajos korpusos un rūpnieciskās elektroinstalācijās. Komplekts ievēro DIN krāsu kodēšanas principus, lai atvieglotu fāžu un funkciju identifikāciju, un ir paredzēts lietošanai ar presēšanas instrumentiem uz notīrītiem vadiem, nodrošinot uzticamus, vibrācijizturīgus savienojumus un uzlabotu kontakta virsmas laukumu skrūvju spailēm un savienotāju blokiem.

Priekšrocības

Uzmavu komplekts nodrošina nemainīgu, rūpnīcas kvalitātes gala apstrādi, kas samazina klaiņojošas stieples dzīslas, uzlabo elektrisko kontaktu un pagarina skrūvju un spaiļu savienojumu kalpošanas laiku. Krāsu kodēta izolācija ļauj ātri vizuāli identificēt vadus saskaņā ar DIN standartiem, veicinot sakārtotu elektroinstalāciju un vienkāršāku apkopi. Uzmavas ir kompaktas un paredzētas drošai presēšanai, kas palīdz uzturēt ķēdes uzticamību rūpnieciskos un komerciālos uzstādījumos.

Piemērots

Kad var nebūt piemērots

Šis komplekts ir paredzēts standarta daudzdzīslu vara vadiem un presēšanas tipa savienojumiem; tas nav piemērots lietošanai uz viendzīslas vadiem, kam nepieciešama cita veida galu apstrāde, vai tiešiem lodētiem savienojumiem. Tas var nebūt piemērots, ja tiek izmantoti ļoti lieli vadu šķērsgriezumi, kas pārsniedz komplekta atbalstīto diapazonu, vai ja konkrētam uzstādījumam ir nepieciešams nestandarta krāsu kodējums.

Galvenās specifikācijas

Kā lietot

Notīriet vadu līdz ieteicamajam garumam, ievietojiet visas neizolētās dzīslas uzmavā un izmantojiet atbilstoša izmēra presēšanas instrumentu, lai veiktu drošu presējumu. Pārliecinieties, ka krāsainā izolācija paliek redzama, lai saglabātu identifikāciju. Pēc presēšanas pārbaudiet, vai nav izvirzījušās dzīslas un vai uzmava cieši pieguļ pie vada izolācijas, pirms ievietojat apstrādāto vadu spaiļu blokos vai skrūvju savienojumos.

Kas jāņem vērā pirms iegādes

Ieteikumi

Izmantojiet Rittal uzmavas ar atbilstošu presēšanas matricu un veiciet paraugu izvilkšanas testus, lai apstiprinātu mehānisko drošību. Uzturiet skaidru krāsu koda piešķiršanas dokumentāciju elektroinstalācijas shēmās, lai identifikācija būtu konsekventa visos paneļos un apkopes darbos.
