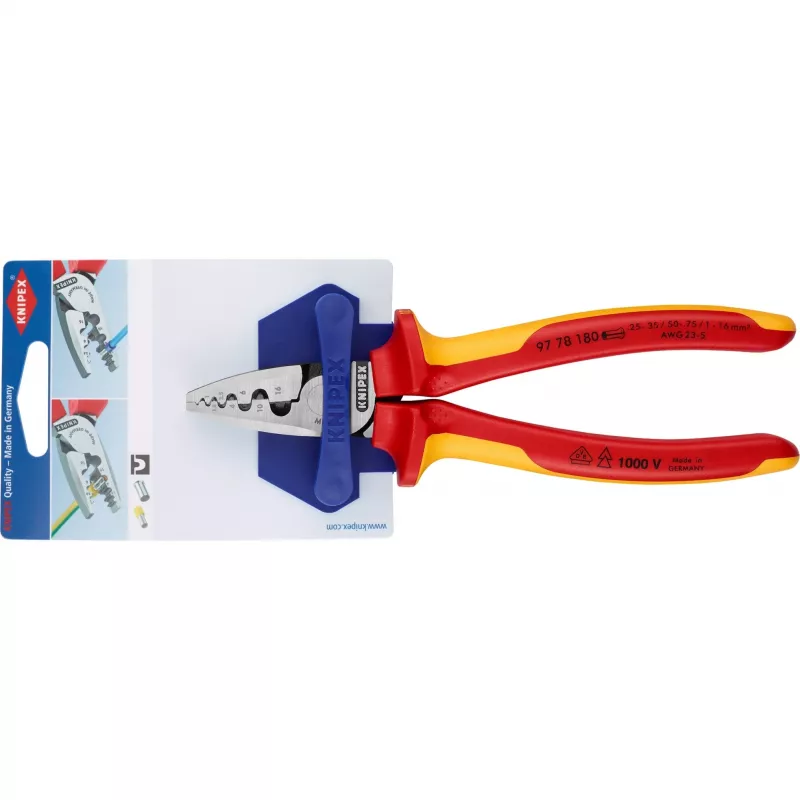

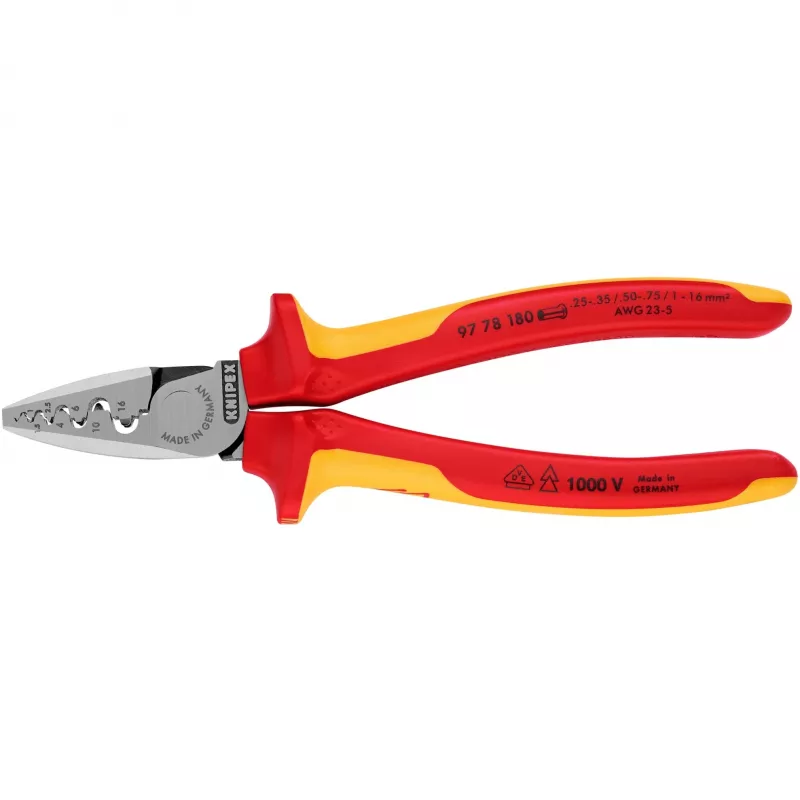

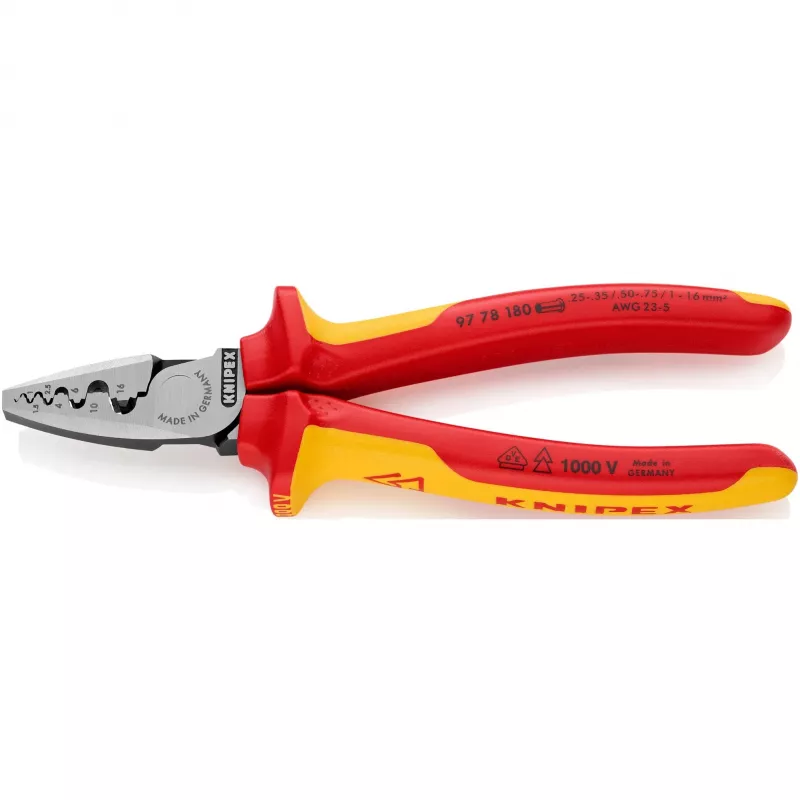

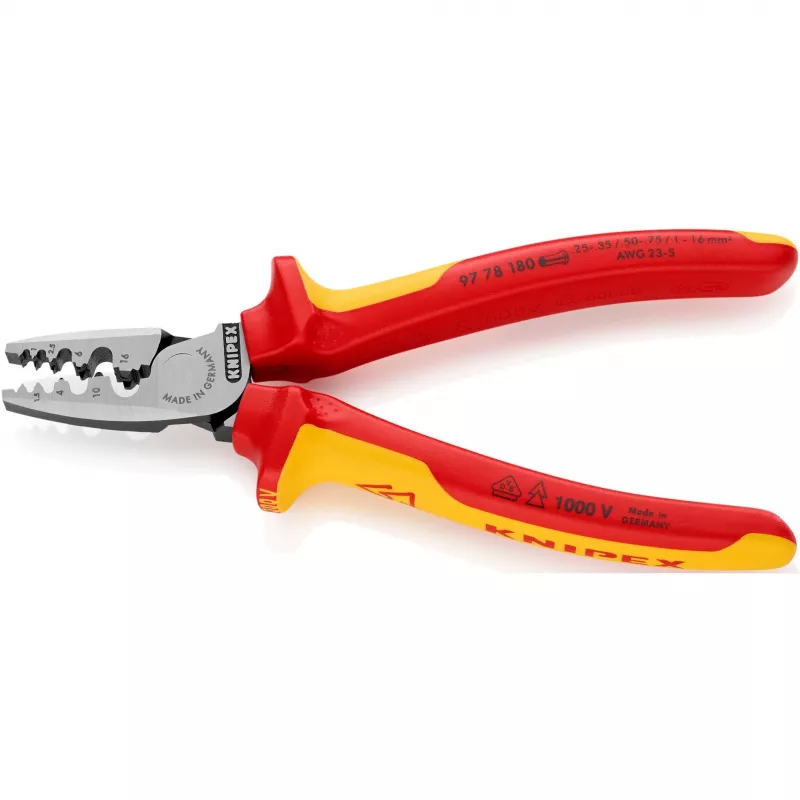

Kabeļa presēšanas kombinētais instruments Knipex 97 78 180

Presēšanas instruments gala uzmavām (ferulēm) atbilstoši DIN 46228 1. un 4. daļai, piemērots vadītāju šķērsgriezumiem no 0,25 līdz 16 mm². Instrumentam ir uzlabots sviras mehānisms, kā arī viegla un slaida konstrukcija, lai atvieglotu apkalpošanu. Presēšana notiek marķētos pusapaļos presformos, lai nodrošinātu uzticamus savienojumus starp uzmavu un vadītāju. Instruments ietver deviņas īpaši dziļas presformas ar koniskām sānu virsmām un ir izgatavots no speciāla kalta, eļļā rūdīta instrumentu tērauda.

Priekšrocības

Uzlabotais sviras mehānisms samazina presēšanai nepieciešamo roku spēku, savukārt vieglā un slaidā konstrukcija uzlabo piekļuvi šaurās vietās. Marķētie pusapaļie presformi nodrošina konsekventas un uzticamas preses, bet deviņi dziļie koniskie presformi aptver plašu feruļu izmēru klāstu. Kalts, eļļā rūdīts instrumentu tērauds nodrošina ilgu kalpošanas laiku un nodilumizturību.

Piemērots

• Izolētu un neizolētu gala uzmavu/feruļu presēšana atbilstoši DIN 46228 1. + 4. daļai

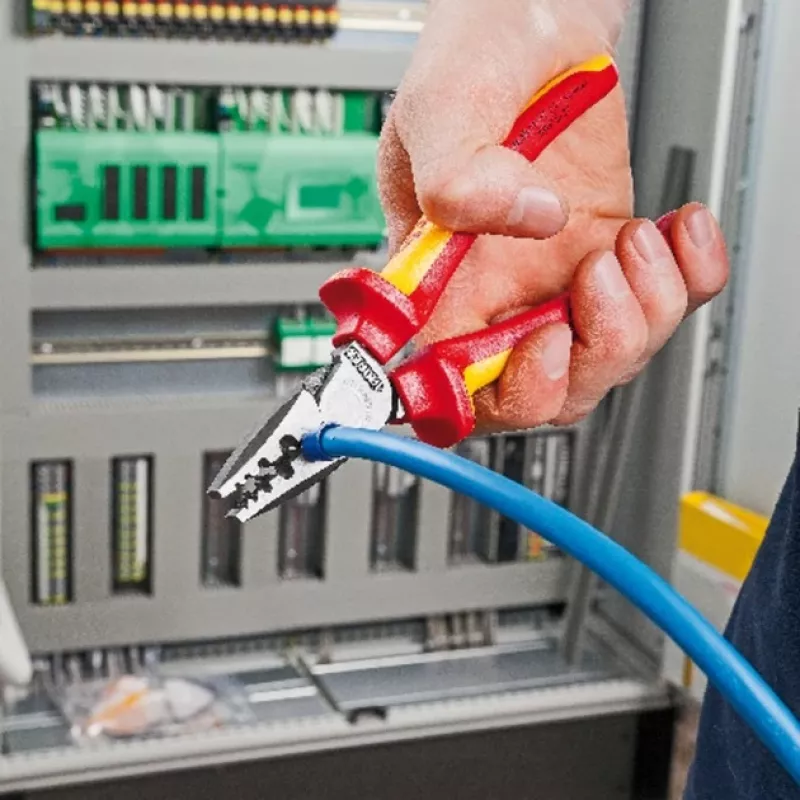

• Elektroinstalācijas darbi sadales paneļos, sadales iekārtās un vadības skapjos
• Elektrisko savienojumu apkope un remonts rūpniecībā un mājsaimniecībā
• Elektroinstrumentu darbnīcas un lauka servisa darbi, kur nepieciešami kompakti instrumenti

Galvenās specifikācijas

• Feruļu diapazons: 0,25–16 mm²
• Presformi: 9 dziļi pusapaļi presformi ar koniskām sānu virsmām
• Standarti: DIN 46228 1. un 4. daļa
• Materiāls: kalts, eļļā rūdīts speciālais instrumentu tērauds
• Konstrukcija: uzlabots sviras mehānisms; viegla un slaida konstrukcija

Kā lietot

Noņemiet vadītājam izolāciju atbilstošā garumā, uzlieciet feruli uz vadītāja un ievietojiet feruli starp marķētajiem pusapaļajiem presformiem, kas atbilst ferules izmēram. Vienmērīgi saspiediet rokturus, līdz presēšana ir pabeigta un ferule droši pievienota vadītājam. Pirms lietošanas pārbaudiet saspiestā savienojuma mehānisko un elektrisko integritāti.

Ieteikumi

Izmantojiet instrumentu tikai ar ferulēm, kas atbilst DIN 46228 1. un 4. daļai un noteiktajam šķērsgriezumu diapazonam (0,25–16 mm²). Regulāri pārbaudiet presformu nodilumu un turiet šarnīra punktus viegli ieeļļotus, lai uzturētu veiktspēju un kalpošanas laiku.
