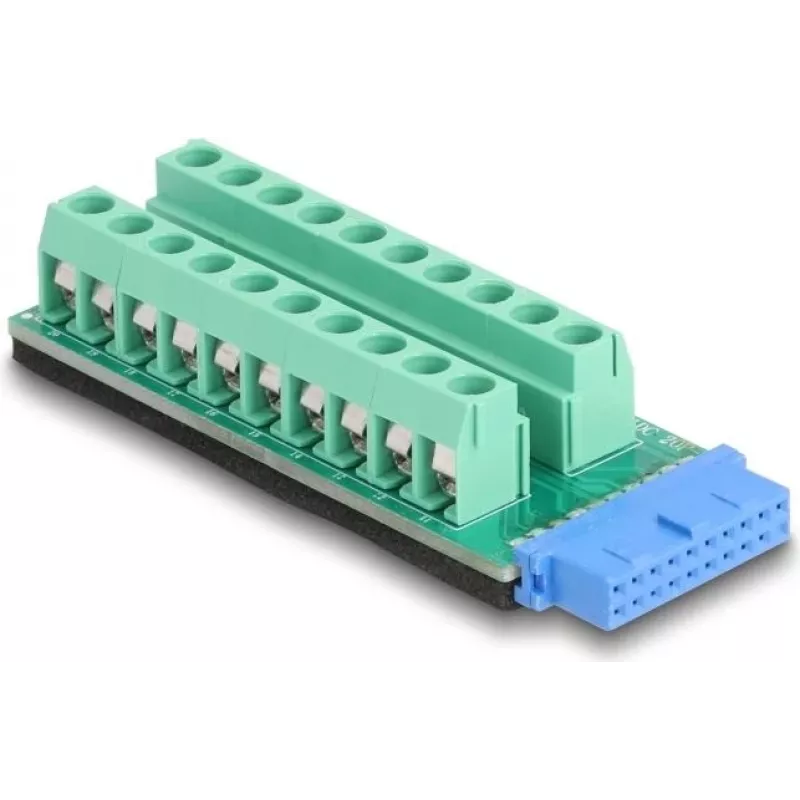

Kabeļa savienotāja pārveidotājs DELOCK 67191 — USB 19 kontaktu galvene uz 20 kontaktu spaiļu bloku, melns/zaļš

DELOCK 67191 ir kompakts kabeļa savienotāja pārveidotājs, kas pārveido 19 kontaktu USB galveni par 20 kontaktu skrūvējamā tipa spaiļu bloku. Paredzēts galddatoru un iegultajām sistēmām, šis adapteris ļauj pievienot tukšus vadus vai pagaidu testa vadus mātesplates vai kontrollera USB galvenei. Ierīce tiek piegādāta melnā korpusā ar zaļu spaiļu bloku un ir paredzēta lietojumiem, kur nepieciešama pārveidošana starp galvenes formātiem vai vienkāršs, noņemams vadu savienojums.

Priekšrocības

Adapteris nodrošina vienkāršu mehānisku pārveidošanu no 19 kontaktu USB galvenes uz 20 kontaktu spailes tipa interfeisu, nemainot signāla maršrutēšanu. Tā skrūvējamo spaiļu konstrukcija ļauj droši nostiprināt atsevišķus vadus testēšanas vai rūpnieciskai lietošanai. Kompaktais formas faktors samazina vietas prasības korpusā vai testēšanas stendos, un stingrais savienotājs nodrošina stabilu elektrisko kontaktu pagaidu iestatījumos.

Piemērots

• Tukšu vadu pievienošanai 19 kontaktu USB galvenei testēšanai un diagnostikai
• Pagaidu savienojumiem izstrādes un prototipēšanas vidēs
• Iegultajām sistēmām, kur nepieciešams spaiļu bloka interfeiss
• Rūpnieciskiem vadības paneļiem un iekārtām, kur nepieciešami noņemami vadu gali

Galvenās specifikācijas

• Ieejas interfeiss: 19 kontaktu USB galvene (sieviešu)
• Izejas interfeiss: 20 kontaktu taisns skrūvējamais spaiļu bloks
• Montāžas veids: iekšējais kabeļa/adaptera savienojums galvenēm
• Vadu galu apdare: skrūvspaiļu savienotāji tukšiem vadiem
• Krāsa: melns korpuss ar zaļu spaiļu bloku
• Daudzums: viens adapteris

Kā lietot

Izlīdziniet adaptera 19 kontaktu sieviešu savienotāju ar atbilstošo 19 kontaktu USB galveni uz mātesplates vai kontrollera un viegli piespiediet, līdz tas ir ievietots. Noņemiet atbilstoša garuma izolāciju no katra vada un ievietojiet tukšo vada galu atbilstošajā spailes atverē 20 kontaktu blokā. Pievelciet skrūvju spailes, lai nostiprinātu vadus, nodrošinot stingru, bet ne pārmērīgu griezes momentu, lai nesabojātu vadus. Pirms sistēmas ieslēgšanas pārbaudiet kontaktu kartējumu un signālu piešķiršanu, lai novērstu nepareizus savienojumus.

Ieteikumi

Izmantojiet adapteri īstermiņa testa savienojumiem un prototipēšanai; pastāvīgām instalācijām apsveriet atbilstoši nominētu spaiļu bloku vai ekranētu kabeļu izmantošanu atbilstoši sistēmas prasībām. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar mātesplates galvenēm, un izvairieties no strāvu nesošu vadu pievienošanas spailēm, kas nav paredzētas gaidītajai strāvai.
