Kabelis DeLOCK 0,16 m DisplayPort HDMI DVI Mini DisplayPort

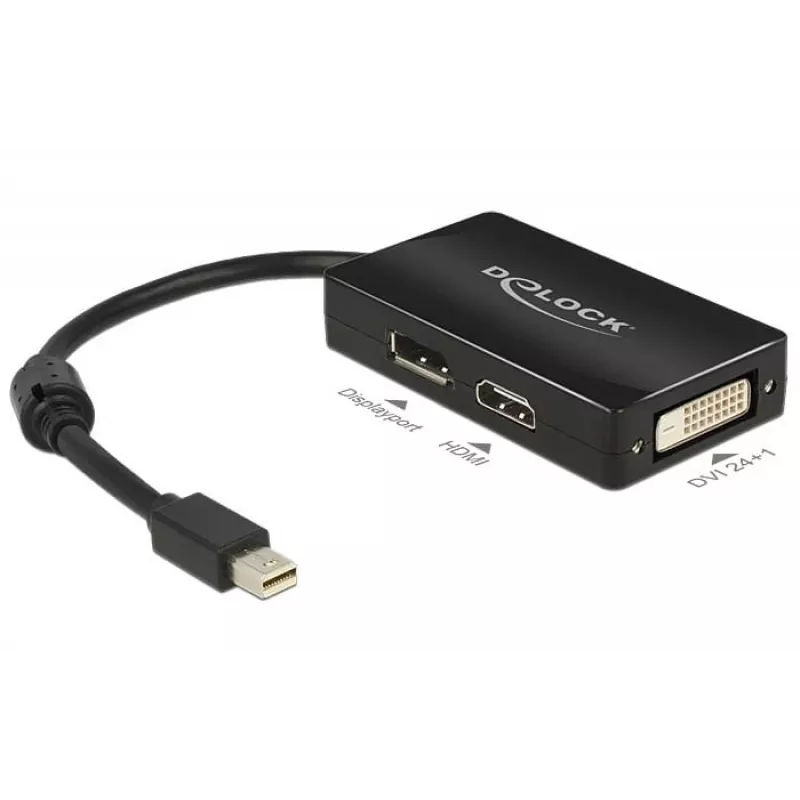

Šis Delock mini DisplayPort adapteris pārveido vienu Mini DisplayPort avotu par vienu no trim video izejām: DisplayPort, HDMI vai DVI-D (Single Link). Kompaktais 0,16 m kabelis apvieno Mini DisplayPort 20 kontaktu vīrišķo savienotāju un trīs sievišķās izejas (DisplayPort 20 kontaktu, HDMI-A 19 kontaktu un DVI-D 24+1), un tas ir paredzēts, lai savienotu tādas ierīces kā televizorus, projektorus vai datoru monitorus. Vienlaikus var izmantot tikai vienu izeju, un papildu draiveri nav nepieciešami.

Priekšrocības

Adapteris ir pasīvs (līmeņa pārveidotājs) un izmanto PS8312 mikroshēmojumu, lai nodrošinātu saderību ar DP++ (divrežīmu DisplayPort) grafiskajām izejām, piedāvājot atbalstu Mini DisplayPort 1.1a un High Speed HDMI signalizācijai. Tas atbalsta video izšķirtspēju līdz 1920 x 1200 vai 1080p pie 60 Hz atkarībā no avota ierīces, patērē aptuveni 100 mW, un tam ir ferīta serde, lai samazinātu traucējumus. Īsais 16 cm kabeļa garums padara to piemērotu ierobežotām instalācijām, un DVI savienotājs ietver skrūvju uzgriežņus drošai stiprināšanai.

Piemērots

• Klēpjdatora vai datora ar Mini DisplayPort/DP++ izeju savienošanai ar DisplayPort monitoru
• Mini DisplayPort/DP++ avota savienošanai ar HDMI televizoru vai projektoru
• Mini DisplayPort/DP++ avota savienošanai ar DVI-D displeju (Single Link)

Galvenās specifikācijas

• Savienotāji: 1× Mini DisplayPort 20 kontaktu vīrišķais → 1× DisplayPort 20 kontaktu sievišķais, 1× HDMI-A 19 kontaktu sievišķais, 1× DVI-D (Single Link) 24+1 sievišķais
• Mikroshēmojums: PS8312
• Standarti: Mini DisplayPort 1.1a, High Speed HDMI
• Izšķirtspējas atbalsts: līdz 1920×1200 / 1080p @ 60 Hz (atkarīgs no sistēmas)
• Pasīvais pārveidotājs — nepieciešama DP++ (divrežīmu) izeja grafikas kartē
• Kabeļa garums: apm. 16 cm (bez savienotājiem)
• Jaudas patēriņš: apm. 100 mW
• Krāsa: melna

Lietošana

Pievienojiet Mini DisplayPort spraudni datora Mini DisplayPort vai Thunderbolt/DP++ izejai. Izvēlieties un pievienojiet nepieciešamo displeja savienotāju (DisplayPort, HDMI vai DVI-D) mērķa displeja ierīcei. Pārliecinieties, vai grafikas karte atbalsta DP++, ja pārveidojat uz HDMI vai DVI. Vienlaikus var būt aktīva tikai viena izeja; pārslēdziet monitora vai televizora displeja ieeju uz pievienoto portu. Draiveru instalēšana nav nepieciešama.

Ieteikumi

Izmantojiet īsu kabeļu izvietojumu un izvairieties no asiem līkumiem, lai saglabātu signāla integritāti. Pārveidojot uz HDMI vai DVI, pārliecinieties, vai avots atbalsta DP++. Ja nepieciešama augstāka izšķirtspēja par 1080p vai vairāku monitoru konfigurācijas, apsveriet aktīvo adapteri vai tiešu digitālo izeju, kas atbalsta lielāku joslas platumu.
