Kabelis DeLOCK 0,16 m DisplayPort/VGA + HDMI + DVI

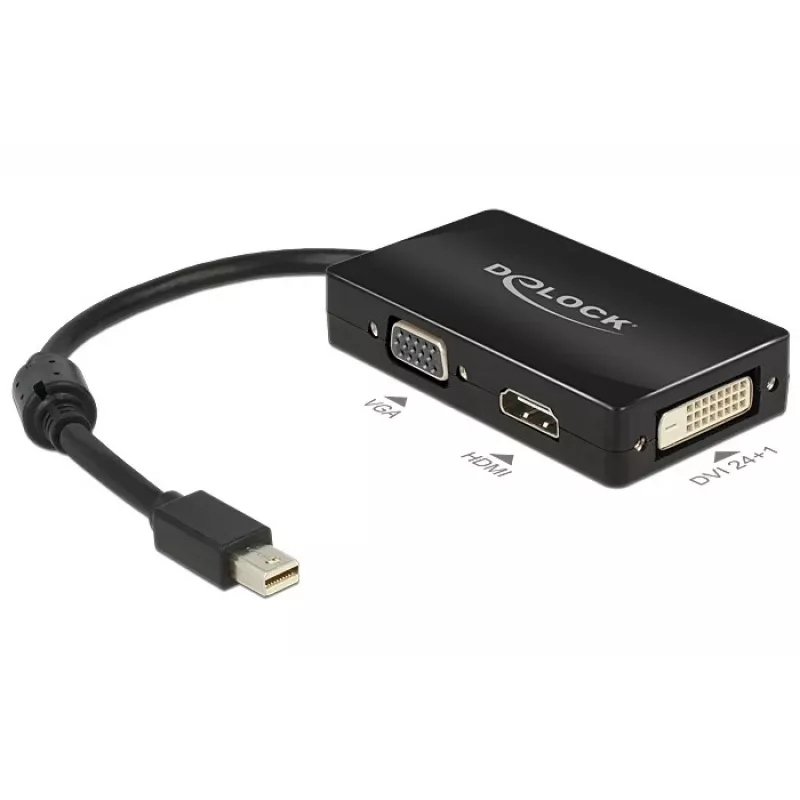

Šis Delock mini DisplayPort adapteris ļauj sistēmai ar Mini DisplayPort (mDP) izeju nodrošināt vienu video izeju VGA, HDMI vai DVI formātā. Kompaktais 0,16 m kabelis apvieno 20 kontaktu Mini DisplayPort vīrišķo savienotāju ar trim sievišķajām izejām (VGA 15 kontaktu, HDMI-A 19 kontaktu un DVI-D vienas saites 24+1), un ir paredzēts tādu ierīču kā televizoru, projektoru un monitoru pievienošanai. Vienlaikus var būt aktīva tikai viena no trim izejām.

Priekšrocības

Adapteris atbalsta Mini DisplayPort 1.1a un ātrgaitas HDMI specifikācijas, un izmanto mikroshēmas PS8312 un PTN3392. Tas ir pasīvs līmeņu pārveidotājs, kas paredzēts grafikas izejām, kuras realizē DP++ (divrežīmu DisplayPort), neprasa draiveru instalēšanu un ir neatkarīgs no operētājsistēmas. Kabelis ir īss (apm. 16 cm bez savienotāja), patērē apmēram 100 mW, ietver vienu ferīta serdi un ir melnā krāsā.

Piemērots

• Klēpjdatora vai datora ar Mini DisplayPort DP++ izeju pievienošanai VGA monitoram
• Pievienošanai HDMI displejiem vai HDTV
• Pievienošanai DVI-D vienas saites monitoriem vai projektoriem

Galvenās specifikācijas

• Savienotājs 1: Mini DisplayPort 20 kontaktu vīrišķais
• Savienotājs 2: VGA 15 kontaktu sievišķais, HDMI-A 19 kontaktu sievišķais, DVI-D (vienas saites) 24+1 sievišķais
• Mikroshēma: PS8312, PTN3392
• Standarti: Mini DisplayPort 1.1a, ātrgaitas HDMI
• Maksimālā atbalstītā izšķirtspēja: līdz 1920 x 1200 vai 1080p pie 60 Hz (atkarīgs no sistēmas un ierīces)
• Pasīvais pārveidotājs; nepieciešams DP++ (divrežīmu DisplayPort) avotā
• Kabeļa garums: apm. 0,16 m (16 cm) bez savienotāja
• Enerģijas patēriņš: apm. 100 mW
• Ietver vienu ferīta serdi
• Krāsa: melna

Kā lietot

Pievienojiet Mini DisplayPort spraudni avota ierīces Mini DisplayPort/DisplayPort izejai, kas atbalsta DP++. Pēc tam pievienojiet vēlamo displeja kabeli atbilstošajai adaptera sievišķajai izejai (VGA, HDMI vai DVI-D). Vienlaikus drīkst izmantot tikai vienu displeja izeju; ja nepieciešams, pārslēdziet pievienoto displeju uz aktīvo portu, atvienojot un no jauna pievienojot citai izejai. Nav nepieciešami draiveri; operētājsistēmai pievienotais displejs jāatpazīst automātiski.

Ieteikumi

Izmantojiet šo pasīvo adapteri tikai ar grafikas izejām, kas tieši atbalsta DP++ (divrežīmu DisplayPort). Izšķirtspējām virs 1920 x 1200 vai aktīviem vairāku monitoru iestatījumiem apsveriet aktīvo adapteri vai citu risinājumu, kas atbalsta lielāku joslas platumu vai vairākas vienlaicīgas izejas.
