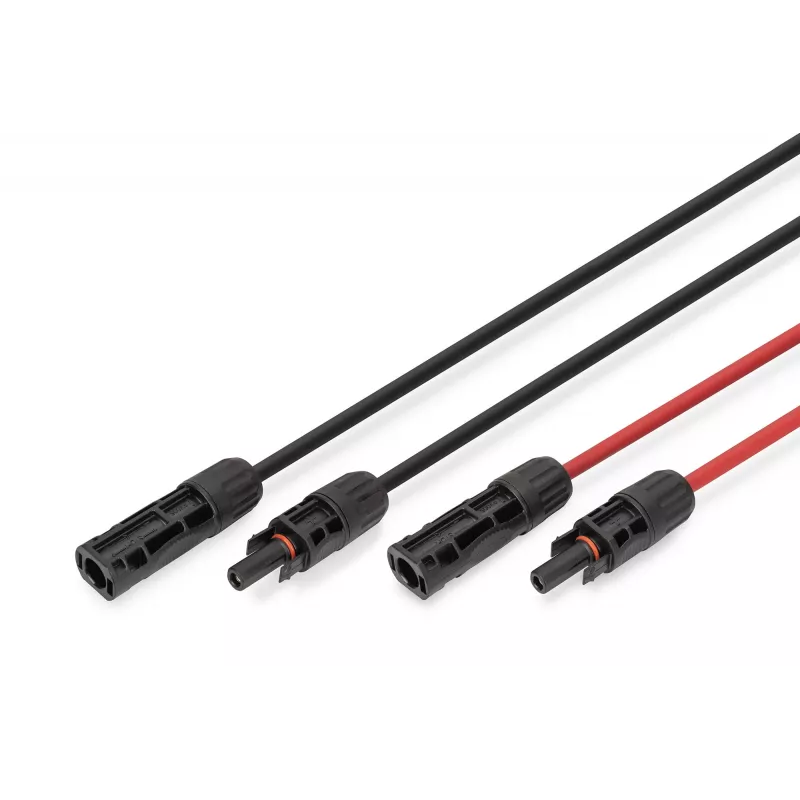

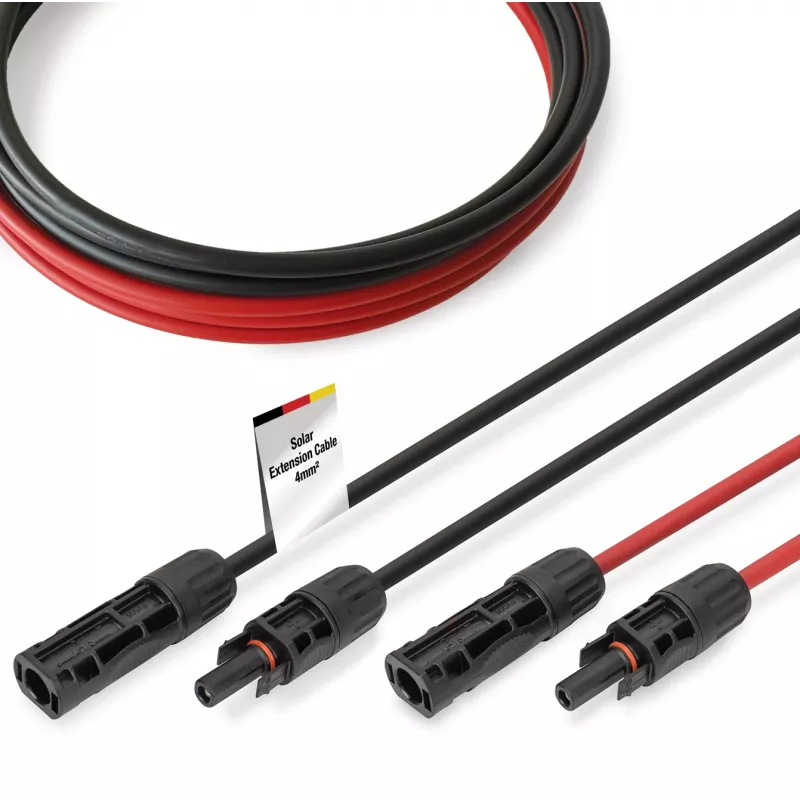

Kabelis Digitus DK-SCEC64-0030 4 mm² MC4 savienotājs 3 m Melns Sarkans

Digitus DK-SCEC64-0030 ir lietošanai gatavs 3 m saules pagarinātāja kabelis ar iepriekš uzstādītiem MC4 savienotājiem, kas paredzēts fotoelementu moduļu, invertoru un citu PV komponentu savienošanai. Kabelim ir 4 mm² alvota vara vads, un tas ir paredzēts uzticamai jaudas pārvadei saules enerģijas sistēmās, ar izolācijas un apvalka materiāliem, kas nodrošina izturību pret UV, mitrumu, ozonu un mehānisku slodzi.

Priekšrocības

Kabelis nodrošina augstu vadītspēju un aizsardzību pret koroziju, pateicoties alvota vara vadītājiem ar 4 mm² šķērsgriezumu, kā arī zemu kontaktu pretestību (≤ 0,509 Ω), lai samazinātu jaudas zudumus. Iepriekš uzstādīti MC4 savienotāji nodrošina ātru un drošu spraudņa tipa uzstādīšanu bez instrumentiem. Tas atbalsta augstu līdzstrāvas spriegumu (līdz 1500 V līdzstrāvas dielektriskā izturība, 1000 V nominālais), iztur temperatūru no -40 °C līdz +85 °C, un tam ir liesmu slāpējošs apvalks (UL94 V-0). Konstrukcija ir laikapstākļu izturīga un elastīga pastāvīgai āra lietošanai un stingriem liekuma rādiusiem.

Piemērots

• Saules paneļu savienojumu pagarināšanai uz jumta un uz zemes uzstādītām PV iekārtām
• Saules moduļu savienošanai ar invertoriem un sadales kārbām
• DIY saules projektiem un profesionālām fotoelementu instalācijām

Galvenās specifikācijas

• Garums: 3 m
• Vadītāja šķērsgriezums: 4 mm²
• Nominālā strāva: 30 A
• Sprieguma tolerance / dielektriskā izturība: līdz 1000 V līdzstr. nominālais; dielektriskā izturība maiņstr. 6,5 kV / līdzstr. 15 kV (5 min)
• Vadītāja materiāls un struktūra: alvots varš, TS 56/0,285±0,01; vadītāja diametrs 2,4 mm
• Izolācijas / apvalka materiāls: XLPO (izolācija), PA66 apvalks; spraudņa materiāls PPE, PA66, halogēnus nesaturošs
• Izolācijas diametrs: 3,8 mm ±0,1 mm; ārējais diametrs: 5,5 mm ±0,2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontaktu pretestība: ≤ 0,509 Ω
• Izolācijas pretestība: ≥ 580 MΩ·km
• Dzirksteļtests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Apvalka krāsas: 1x melns, 1x sarkans
• Savienojumi: MC4 spraudnis uz MC4 ligzdu

Kā lietot

Pirms uzstādīšanas pārbaudiet sistēmas spriegumu un polaritāti. Izvietojiet kabeli starp moduļiem, invertoriem vai savienojuma punktiem, ievērojot liekuma rādiusus un nostiprinot to, lai novērstu mehānisku sasprindzinājumu. Savienojiet MC4 spraudni ar atbilstošo MC4 ligzdu, nodrošinot pareizu sasaisti, līdz tie noklikšķ; izmantojiet iepriekš uzstādītos savienotājus, lai izvairītos no papildu instrumentiem. Pirms PV sistēmas ieslēgšanas apstipriniet elektriskos savienojumus un izolācijas integritāti.

Ieteikumi

Drošai un ilgstošai darbībai izmantojiet kabeli norādītajā temperatūras un sprieguma diapazonā, ievērojiet vietējos elektriskos noteikumus un ražotāja norādījumus, kā arī veiciet periodiskas pārbaudes attiecībā uz UV vai mehāniskiem bojājumiem. Nepārsniedziet nominālo strāvu un nodrošiniet pareizu polaritāti, savienojot moduļus un invertorus.
