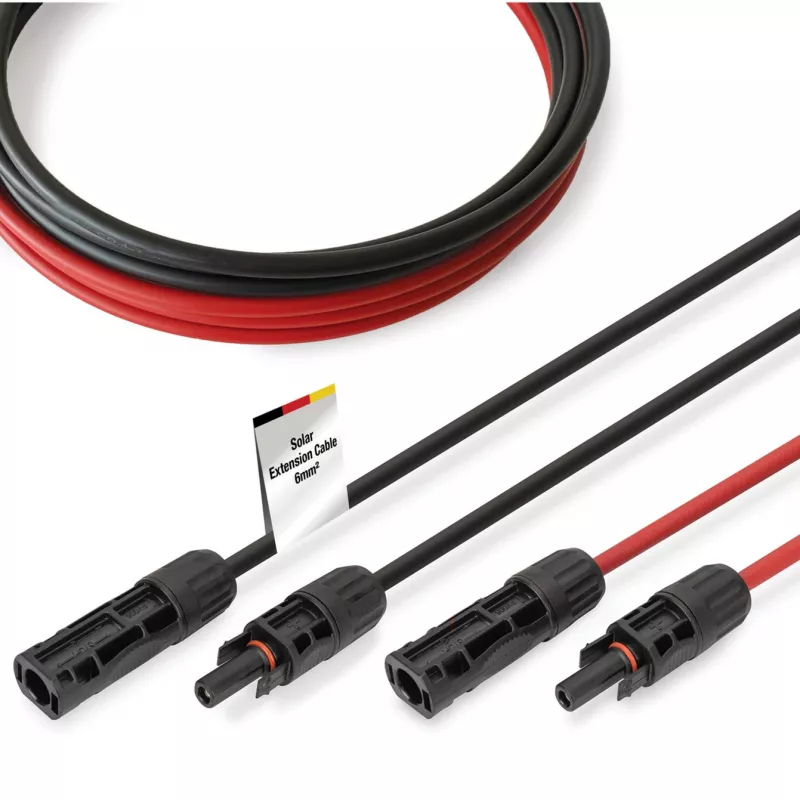

Kabelis Digitus DK-SCEC66-0010 6 mm² MC4 savienotājs 1m melns sarkans

Drošs, efektīvs un gatavs tūlītējai lietošanai — Digitus DK-SCEC66-0010 saules enerģijas pagarinātāja kabelis ar iepriekš montētiem MC4 savienotājiem ir plug-and-play risinājums iekštelpu un āra fotoelektriskajām instalācijām. 1 m garais kabelis ir ar 6 mm² alvota vara dzīslu, XLPO izolāciju un uzticamu apvalku, lai nodrošinātu zemus elektriskos zudumus un ilgtermiņa izturību pret vides slodzēm.

Priekšrocības

Kabelis nodrošina augstu vadītspēju un aizsardzību pret koroziju, pateicoties alvota vara dzīslām ar 6 mm² šķērsgriezumu. Iepriekš montētie MC4 savienotāji ļauj veikt ātrus savienojumus bez instrumentiem. Tas atbalsta augstsprieguma PV sistēmas ar līdzstrāvas sprieguma nominālu līdz 1500 V un saglabā veiktspēju plašā temperatūras diapazonā no -40 °C līdz +85 °C. Apvalks un izolācija ir izturīgi pret UV, mitrumu un ozonu, apvalks ir liesmu slāpējošs atbilstoši UL94 V-0, un konstrukcija nodrošina zemu kontaktu pretestību (≤ 0,5 Ω) minimāliem jaudas zudumiem.

Piemērots

• Saules moduļu savienošanai dzīvojamo vai komerciālo PV bloku sistēmās
• PV virkņu pagarināšanai vai paneļu savienošanai ar invertoriem
• DIY saules enerģijas projektiem un profesionālām instalācijām, kur nepieciešamas MC4 saskarnes
• Āra un jumta instalācijām, kas pakļautas UV un laikapstākļiem

Galvenās specifikācijas

• Garums: 1 m
• Dzīslas šķērsgriezums: 6 mm²
• Sprieguma tolerance: līdz 1500 V DC / 1000 V AC
• Nominālā strāva: 30 A
• Dzīslas materiāls un struktūra: alvots varš, TS 84/0,285 mm
• Dzīslas diametrs: 3,0 mm
• Izolācijas / apvalka materiāls: XLPO
• Kontaktspraudņa materiāls: PPE, PA66, bez halogēniem
• Izolācijas diametrs: 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontaktu pretestība: ≤ 0,5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: AC 6,5 kV / DC 15 kV (5 min)
• Dzirksteļtests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Krāsas: 1x melns, 1x sarkans
• Savienojumi: MC4 kontaktdakša un MC4 kontaktligzda
• Aizsardzības pakāpe: IP65 / IP68

Lietošana

Uzstādiet Digitus DK-SCEC66-0010, pievienojot iepriekš montētos MC4 savienotājus atbilstošajām saules paneļu vai sistēmas komponentu MC4 kontaktligzdām. Pārliecinieties, ka savienotāji nofiksējas vietā, un pārbaudiet polaritāti (melns = negatīvs, sarkans = pozitīvs). Novadiet kabeli, izvairoties no asām malām un stingiem līkumiem; ja nepieciešams, nostipriniet ar piemērotām skavām. Pirms bloka ieslēgšanas pārbaudiet sistēmas sprieguma un nominālās strāvas savietojamību.

Ieteikumi

Ilgstošai darbībai ārpus telpām izvairieties no ilgstošas mehāniskas berzes un ķīmiskas iedarbības; periodiski pārbaudiet, vai savienotājiem un kabeļa apvalkam nav bojājumu, un nomainiet, ja parādās nodiluma, korozijas vai izolācijas bojājumu pazīmes.
