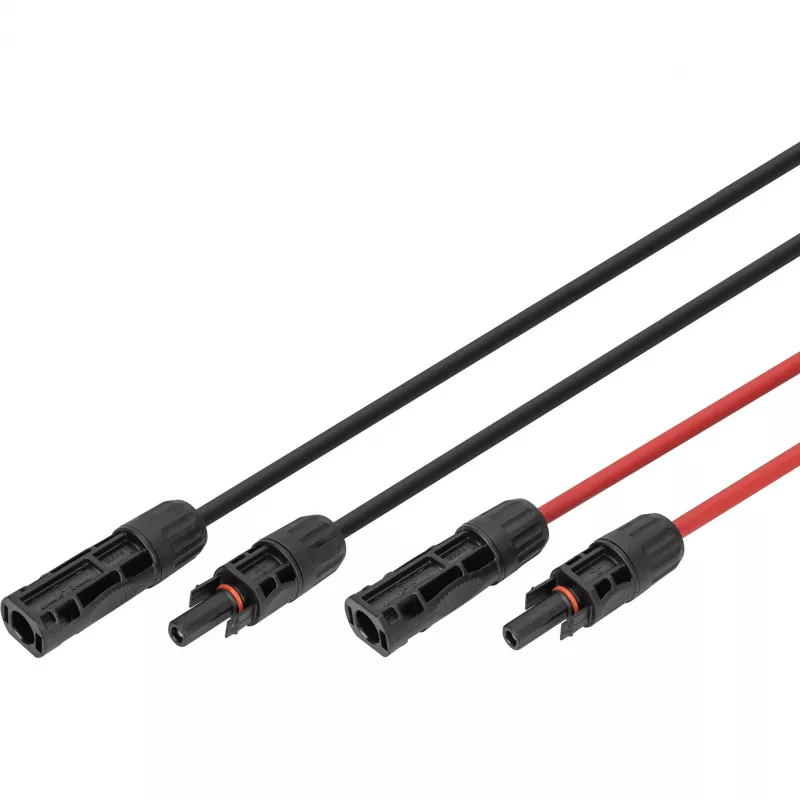

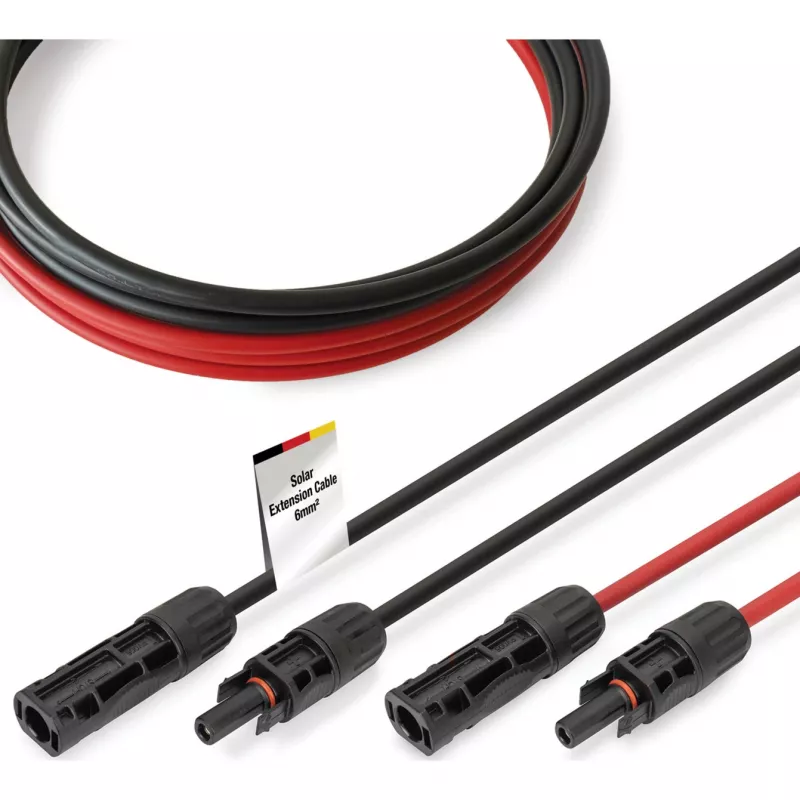

Kabelis Digitus DK-SCEC66-0030 6 mm² 3 m MC4 Melns Sarkans

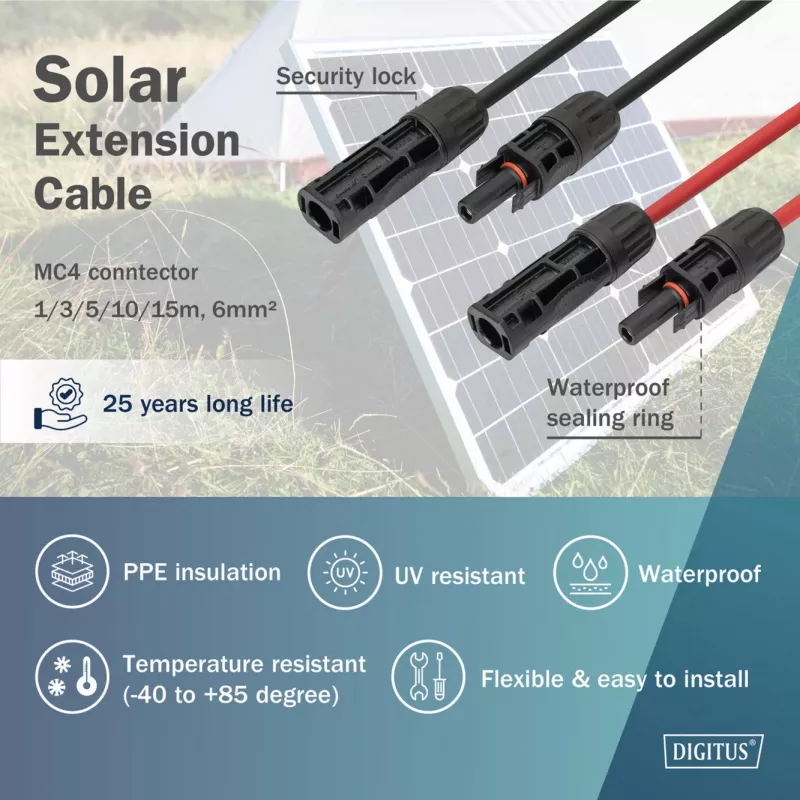

DIGITUS kabelis DK-SCEC66-0030 ir gatavs lietošanai saules enerģijas pagarinātāja kabelis ar iepriekš uzmontētu MC4 spraudni un ligzdu. Ar 6 mm² alvota vara vadītāju, 3 m garumu un nominālo spriegumu līdz 1500 V līdzstrāvai, kabelis ir paredzēts uzticamiem savienojumiem starp saules paneļiem, invertoriem un citām PV sastāvdaļām. XLPO izolācija un izturīgais apvalks nodrošina aizsardzību pret UV starojumu, mitrumu, ozonu un mehānisko spriedzi, savukārt kabelis ir piemērots pastāvīgai izmantošanai ārpus telpām un DIY vai profesionālām PV instalācijām.

Priekšrocības

Augstu vadītspēju un aizsardzību pret koroziju nodrošina alvota vara vadītāji ar 6 mm² šķērsgriezumu. Iepriekš uzmontētie MC4 savienotāji ļauj veikt ātru un drošu uzstādīšanu bez instrumentiem. Kabelis ir paredzēts augstsprieguma PV sistēmām līdz 1500 V līdzstrāvai, iztur temperatūru no -40 °C līdz +85 °C, un tam ir liesmu slāpējoša apvalks, kas atbilst UL94 V-0. Zema kontaktu pretestība (≤ 0,5 Ω) samazina jaudas zudumus, un atbilstība CE, EN 50618, EN 60332-1-2 (Eca) un EN 62852:2015 nodrošina starptautisku apstiprinājumu un drošību.

Piemērots

• Saules paneļu savienošanai ar virknēm vai sadales kārbām
• Moduļu savienošanai ar invertoriem vai optimizētājiem
• Pagaidu vai pastāvīgai PV elektroinstalācijai ārpus telpām

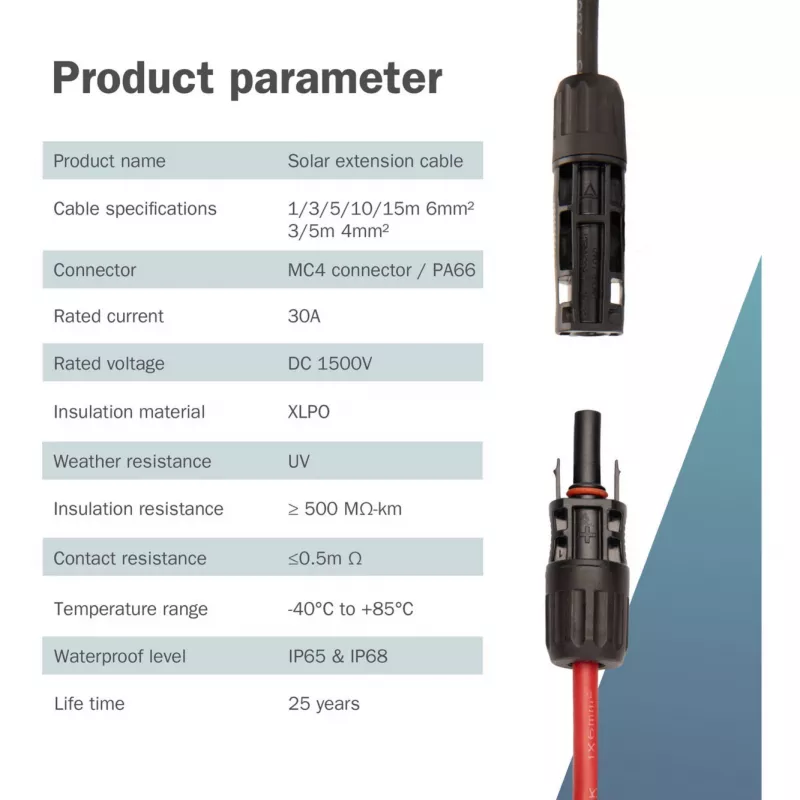

Galvenās specifikācijas

• Garums: 3 m
• Vadītāja šķērsgriezums: 6 mm²
• Sprieguma tolerance: līdz 1500 V līdzstrāvai / 1000 V maiņstrāvai
• Nominālā strāva: 30 A
• Vadītāja materiāls: alvots varš
• Vadītāja struktūra: TS 84/0.285 mm
• Vadītāja diametrs: 3.0 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO (savienotāju daļām PA66)
• Spraudņa materiāls: PPE, PA66, bez halogēniem
• Izolācijas diametrs: 4.4 mm ±0.1 mm
• Ārējais diametrs: 6.1 mm ±0.2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontaktu pretestība: ≤ 0.5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: maiņstrāva 6.5 kV / līdzstrāva 15 kV (5 minūtes)
• Dzirksteļu pārbaude: 7 kV
• Standarti un sertifikācijas: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Krāsa: 1 × melns, 1 × sarkans

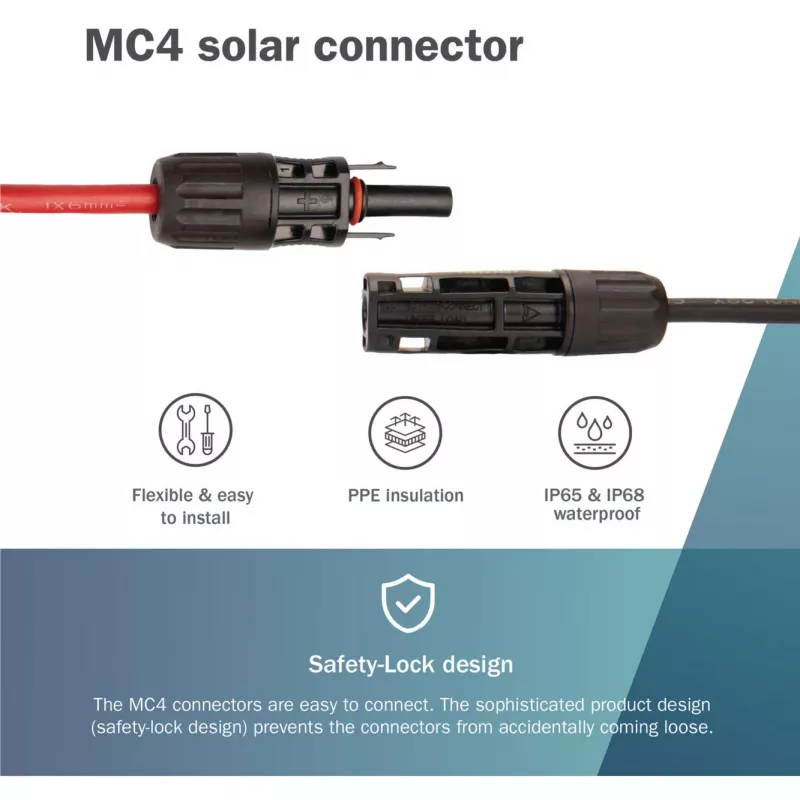

• Savienojumi: MC4 spraudnis uz MC4 ligzdu
• Aizsardzības klase: IP65/IP68

Kā lietot

Izvelciet kabeli starp PV moduļiem, invertoriem vai sadales kārbām, ievērojot liekšanas rādiusus un nepārslogojot savienotājus. Savienojiet MC4 spraudni ar atbilstošo MC4 ligzdu uz pretējās sastāvdaļas, līdz fiksēšanas mehānisms nofiksējas. Pirms galīgā savienojuma pārliecinieties par pareizu polaritāti (sarkans = pozitīvs, melns = negatīvs). Pirms sistēmas ieslēgšanas veiciet izolācijas un nepārtrauktības pārbaudi saskaņā ar vietējiem elektriskajiem noteikumiem un invertora ražotāja norādījumiem.

Ieteikumi

Ilgtermiņa uzstādīšanai ārpus telpām nostipriniet kabeli pret mehānisko spriedzi un UV starojumu ar piemērotiem skavām vai caurulēm, izvairieties no asām malām un ievērojiet vietējos uzstādīšanas standartus. Izmantojiet kabeli norādītajā temperatūras un sprieguma diapazonā un pārliecinieties, ka savienotāji ir tīri un pilnībā nofiksēti pirms lietošanas.
