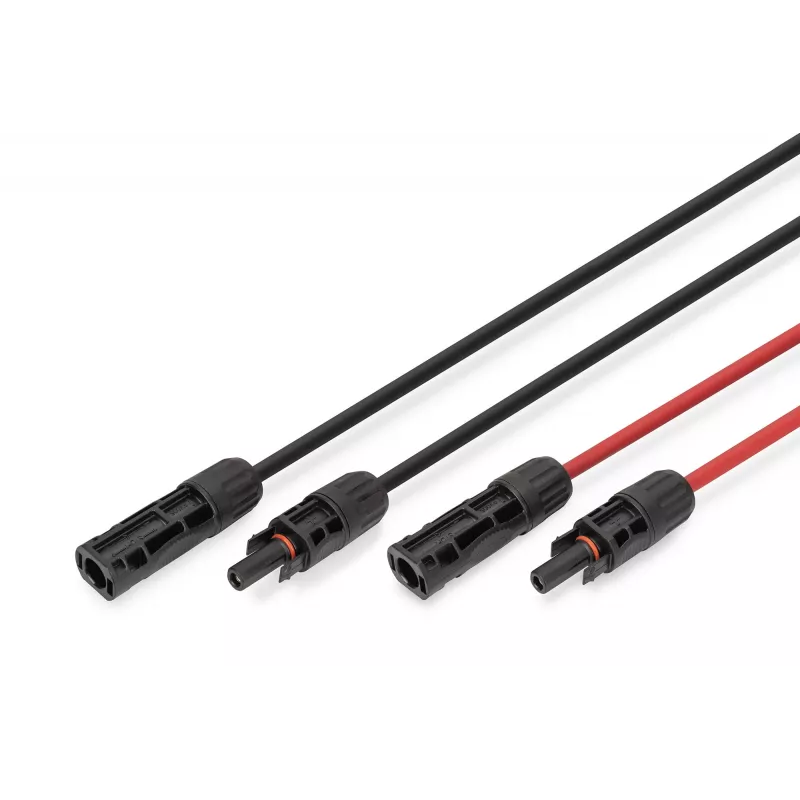

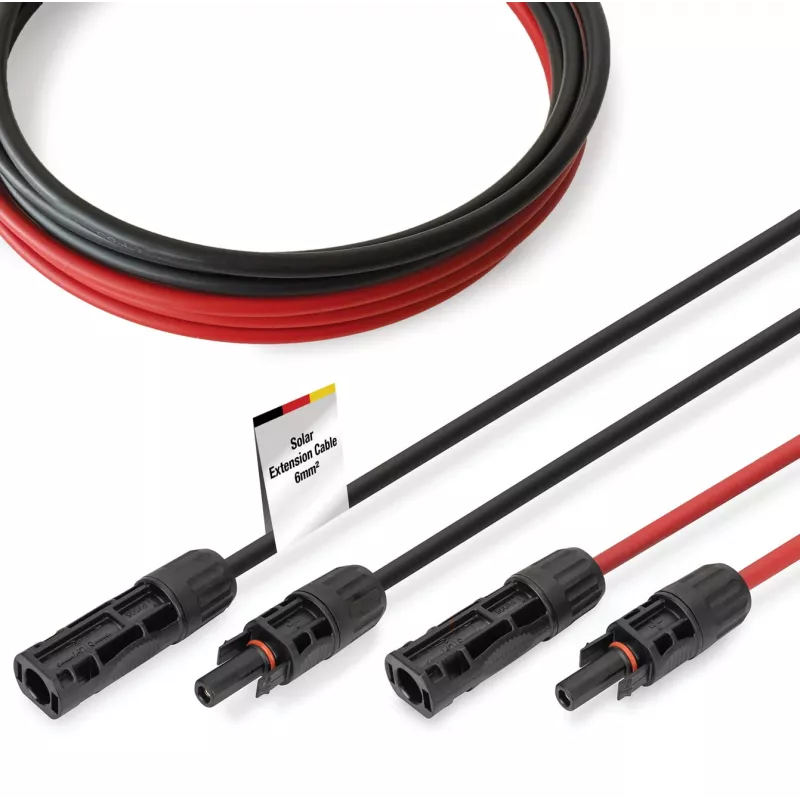

Kabelis Digitus DK-SCEC66-0050 6 mm² MC4 5 m Melns Sarkans

Digitus DK-SCEC66-0050 ir lietošanai gatavs saules enerģijas kabeļa pagarinātājs ar iepriekš samontētiem MC4 spraudņiem un ligzdām, kas paredzēts uzticamiem līdzstrāvas savienojumiem fotoelementu sistēmās. Ar 6 mm² alvota vara vadu un 5 m garumu kabelis atbalsta mūsdienīgas augstsprieguma PV iekārtas līdz 1500 V līdzstrāvas spriegumam. XLPO izolācija un izturīgs apvalks nodrošina izturību pret UV starojumu, mitrumu, ozonu un mehānisku slodzi, savukārt ugunsdrošas īpašības (UL94 V-0) un zema kontaktu pretestība garantē drošu un efektīvu jaudas pārvadi.

Priekšrocības

Alvotais vara vadītājs ar 6 mm² šķērsgriezumu nodrošina augstu vadītspēju un aizsardzību pret koroziju. Iepriekš samontētie MC4 savienotāji ļauj veikt ātrus un drošus savienojumus bez instrumentiem. Kabelis ir paredzēts spriegumam līdz 1500 V līdzstrāvas un darbojas temperatūrā no -40 °C līdz +85 °C. Tas ir ugunsdrošs saskaņā ar UL94 V-0, ar zemu kontaktu pretestību (≤ 0,5 Ω) minimāliem jaudas zudumiem un atbilst starptautiskiem standartiem, tostarp EN 50618, EN 60332-1-2 (Eca) un EN 62852:2015. Elastīga konstrukcija un laikapstākļiem izturīgs izpildījums padara to piemērotu pastāvīgai lietošanai ārpus telpām.

Piemērots

• Saules paneļu savienošanai virknes un masīvu konfigurācijās
• Moduļu savienošanai ar invertoriem un sadales kārbām
• Pagarināšanas posmiem dzīvojamo un komerciālo PV sistēmu projektos

Galvenās specifikācijas

• Garums: 5 m
• Vadītāja šķērsgriezums: 6 mm²
• Sprieguma izturība: līdz 1500 V līdzstrāvas / 1000 V maiņstrāvas
• Nominālā strāva: 30 A
• Vadītāja materiāls: alvots varš
• Vadītāja uzbūve: TS 84/0,285 mm
• Vadītāja diametrs: 3,0 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO
• Spraudņa materiāls: PPE, PA66, bez halogēniem
• Izolācijas diametrs: 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Temperatūras diapazons: no -40 °C līdz +85 °C
• Kontaktu pretestība: ≤ 0,5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: maiņstrāva 6,5 kV / līdzstrāva 15 kV (5 minūtes)
• Dzirksteļtests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Apvalka krāsa: 1x melns, 1x sarkans
• Savienojums 1: MC4 spraudnis
• Savienojums 2: MC4 ligzda
• Aizsardzības pakāpe: IP65 / IP68

Lietošana

Uzstādiet kabeli, pievienojot iepriekš samontēto MC4 spraudni un ligzdu atbilstošajiem MC4 savienotājiem uz saules moduļiem, invertoriem vai sadales kārbām. Pirms sprieguma pieslēgšanas pārliecinieties, ka savienotāji ir pilnībā iesprausti un nofiksēti; pārbaudiet polaritāti (melns = negatīvs, sarkans = pozitīvs). Izvietojiet kabeli, izvairoties no asām malām un stingām līkumām, ievērojiet norādīto minimālo liekšanas rādiusu un nostipriniet kabeli, lai novērstu mehānisku slodzi. Integrējot kabeli PV sistēmā, ievērojiet vietējos elektrotehniskos noteikumus un invertora vai moduļa ražotāja uzstādīšanas instrukcijas.

Ieteikumi

Ilgmūžīgai darbībai ārpus telpām izvietojiet kabeli vietās, kur tas ir pasargāts no pārmērīgas mehāniskas nodilšanas, un maziniet pakļaušanu koncentrētu ķīmisku vielu iedarbībai. Periodiski pārbaudiet savienotājus attiecībā uz koroziju vai bojājumiem un nomainiet kabeli, ja izolācija vai savienotāji ir bojāti. Izmantojiet tikai saderīgus MC4 komponentus un ievērojiet sistēmas sprieguma/strāvas ierobežojumus (1500 V līdzstrāvas, 30 A).
