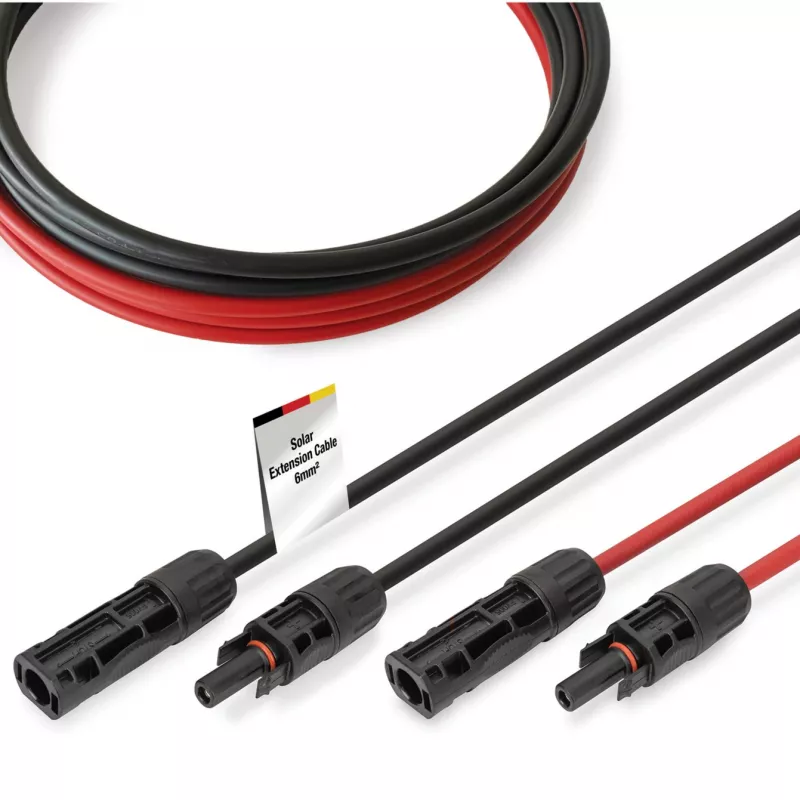

Kabelis Digitus DK-SCEC66-0100 6 mm² MC4 10 m Melns Sarkans

DIGITUS kabelis DK-SCEC66-0100 ir gatavs lietošanai 10 m garš saules enerģijas pagarinātājkabelis ar iepriekš montētiem MC4 spraudni un kontaktligzdu. Paredzēts fotoelementu sistēmām, tam ir 6 mm² alvota vara vadītājs uzticamai strāvas pārvadei un aizsardzībai pret koroziju, XLPO izolācija un uzticams apvalks, kas piemērots pastāvīgai lietošanai ārpus telpām. Kabelis atbalsta augstsprieguma PV instalācijas ar sprieguma pielaidi līdz 1500 V līdzstrāvai un darbojas temperatūrā no -40 °C līdz +85 °C.

Priekšrocības

Šis saules enerģijas pagarinātājkabelis apvieno zemu kontakta pretestību (≤ 0,5 Ω) un alvota vara vadītājus, lai samazinātu jaudas zudumus un nodrošinātu ilgtermiņa vadītspēju. Iepriekš montētie MC4 savienotāji ļauj veikt ātru savienošanu bez instrumentiem uz vietas. XLPO izolācija un ar PA66 pastiprināti, halogēnus nesaturoši spraudņa materiāli nodrošina UV, mitruma un ozona izturību, kā arī mehānisku izturību. Apvalks ir liesmas slāpējošs atbilstoši UL94 V-0, un produkts atbilst CE un EN 50618 standartiem, EN 60332-1-2 (Eca) un EN 62852:2015, padarot to piemērotu starptautiskiem PV lietojumiem.

Piemērots

• Saules moduļu savienošanai virkņu masīvos
• Moduļu savienošanai ar invertoriem vai sadales kārbām
• DIY un profesionālām uz jumta vai zemes montētām PV instalācijām
• Esošo līdzstrāvas vadu paplašinājumiem un remontiem PV sistēmās

Galvenās specifikācijas

• Garums: 10 m
• Vada šķērsgriezums: 6 mm²
• Sprieguma pielaide: līdz 1500 V līdzstrāvai / 1000 V maiņstrāvai
• Nominālā strāva: 30 A
• Vadītāja materiāls: alvots varš
• Vadītāja konstrukcija: TS 84/0,285 mm
• Vadītāja diametrs: 3,0 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO
• Spraudņa materiāli: PPE, PA66, halogēnus nesaturoši
• Izolācijas diametrs: 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontakta pretestība: ≤ 0,5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: maiņstrāva 6,5 kV / līdzstrāva 15 kV (5 minūtes)
• Dzirksteļtests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Krāsa: 1 × melns, 1 × sarkans
• Savienojumi: MC4 spraudnis (vīrišķais) un MC4 kontaktligzda (sievišķais)

Lietošana

Izvelciet kabeli pa īsāko praktisko ceļu starp komponentiem, izvairoties no asām malām un siltuma avotiem. Savienojiet MC4 spraudni ar moduli vai kabeli ar atbilstošo MC4 kontaktligzdu, nodrošinot pareizu polaritāti (sarkans = pozitīvs, melns = negatīvs). Iepriekš montētie savienotāji ļauj savienot bez instrumentiem; pārbaudiet, vai MC4 kontakti ir droši nofiksēti. Pēc uzstādīšanas nostipriniet kabeli ar piemērotām skavām vai saitēm un pirms sistēmas ieslēgšanas pārbaudiet savienojumus un izolācijas pretestību.

Ieteikumi

Lai nodrošinātu drošu darbību, izmantojiet šo kabeli tikai līdzstrāvas fotoelementu ķēdēs norādīto parametru robežās (30 A, ≤ 1500 V līdzstrāva). Ievērojiet pareizu polaritāti, izvairieties no pārmērīgas locīšanas, pārsniedzot ieteicamos rādiusus, un regulāri veiciet vizuālas pārbaudes, vai nav bojājumu, UV novecošanās vai nodiluma. Ievērojiet vietējos elektriskos noteikumus un invertera vai moduļa ražotāja uzstādīšanas instrukcijas.
