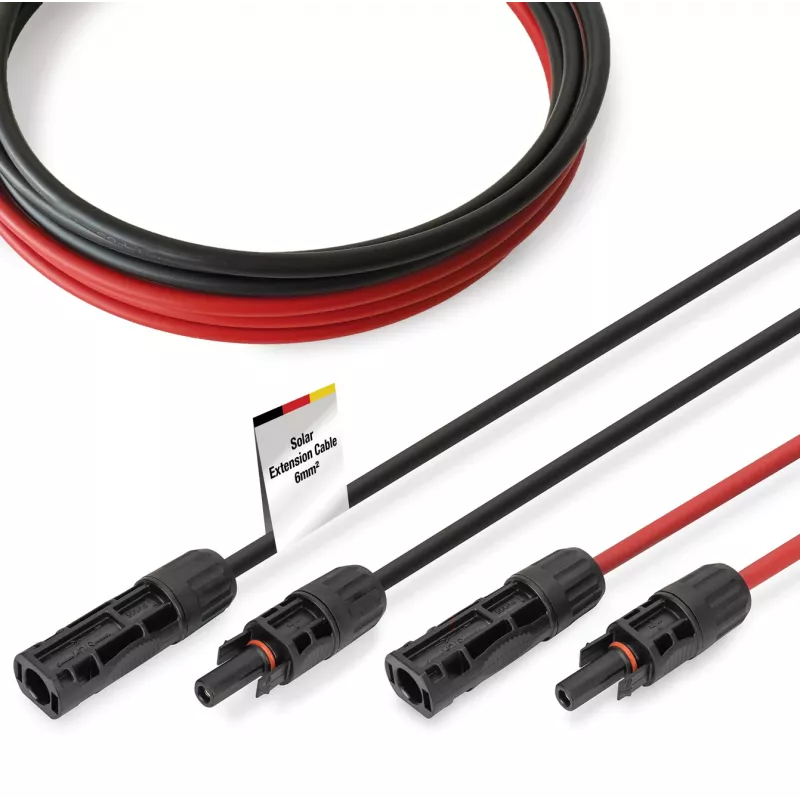

Kabelis Digitus DK-SCEC66-0150 6 mm² 15 m MC4 Melns Sarkans

DIGITUS kabelis DK-SCEC66-0150 ir gatavs lietošanai saules enerģijas pagarinātājkabelis ar iepriekš samontētiem MC4 spraudni un ligzdu, paredzēts iekštelpu un āra fotoelementu instalācijām. Ar vadītāja šķērsgriezumu 6 mm², garumu 15 m un līdzstrāvas sprieguma nominālu līdz 1500 V, kabelis atbalsta augstsprieguma PV sistēmas, vienlaikus piedāvājot korozijizturīgus alvēta vara vadītājus un XLPO izolāciju ar uzticamu PA66 ārējo apvalku.

Priekšrocības

Kabelis nodrošina augstu vadītspēju un aizsardzību pret koroziju, pateicoties alvēta vara vadītājiem, un garantē zemu kontaktu pretestību (≤ 0,5 Ω), lai samazinātu jaudas zudumus. Tas ir piemērots nepārtrauktai lietošanai ārpus telpām, jo ir izturīgs pret UV starojumu, mitrumu un ozonu, un tā elastīgais dizains ļauj viegli izvietot pat ar maziem liekuma rādiusiem. Iepriekš samontētie MC4 savienotāji nodrošina ātru savienošanu bez instrumentiem. Apvalks un izolācija ir liesmu slāpējoši (UL94 V-0), un izstrādājums atbilst CE un attiecīgajiem EN standartiem starptautiskai lietošanai.

Piemērots

• Saules moduļu savienošanai ar invertoriem vai kombinētājkārbām
• PV virkņu pagarināšanai dzīvojamo un komerciālo instalāciju sistēmās
• DIY saules enerģijas projektiem un profesionālām PV sistēmas instalācijām
• Āra un jumta fotoelementu lietojumiem

Galvenās specifikācijas

• Garums: 15 m
• Vadītāja šķērsgriezums: 6 mm²
• Sprieguma pielaide: līdz 1500 V līdzstrāvas / 1000 V maiņstrāvas
• Nominālā strāva: 30 A
• Vadītāja materiāls: alvēts varš
• Vadītāja struktūra: 84 dzīslas × 0,285 mm
• Vadītāja diametrs: 3,0 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: PA66 / XLPO
• Spraudņa materiāls: PPE, PA66, bez halogēna
• Izolācijas diametrs: 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontaktu pretestība: ≤ 0,5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: maiņstrāva 6,5 kV / līdzstrāva 15 kV (5 minūtes)
• Dzirksteļpārbaude: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Krāsa: 1× melns, 1× sarkans

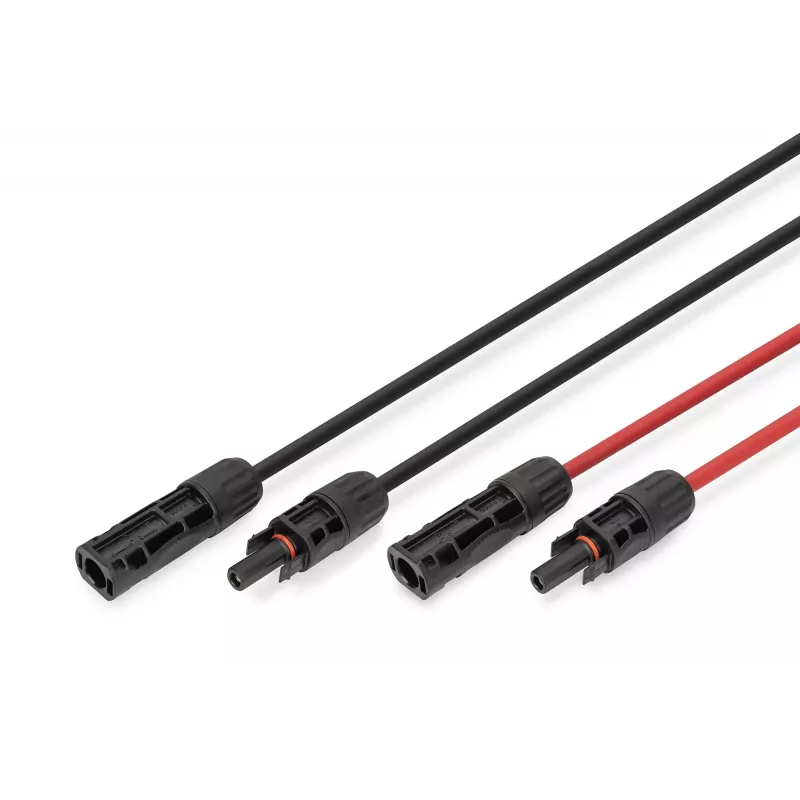

• Savienotāji: MC4 spraudnis (vīrišķais) un MC4 ligzda (sieviešu)
• Iekļūšanas aizsardzība: IP65 / IP68

Lietošanas veids

Izvelciet iepriekš samontēto kabeli starp saules moduļiem, kombinētājkārbām vai invertoriem, nodrošinot pareizu polaritāti (sarkans = pozitīvs, melns = negatīvs). Nostipriniet kabeli visā tā ceļā, lai izvairītos no mehāniskas slodzes un saglabātu minimālo liekuma rādiusu. Savienojiet MC4 spraudni un ligzdu, salāgojot un spiežot, līdz atskan klikšķis; pārbaudiet, vai savienojums ir bloķēts. Ievērojiet vietējos elektriskos noteikumus un izslēdziet PV ķēdes pirms savienojumu veidošanas vai pārtraukšanas.

Ieteikumi

Ilgtermiņa veiktspējai periodiski pārbaudiet, vai savienojumos nav korozijas vai bojājumu, izvairieties no asiem līkumiem, kas pārsniedz kabeļa minimālo liekuma rādiusu, un izmantojiet atbilstošus skavas vai kabeļu saites, lai mazinātu mehānisko spriedzi. Nodrošiniet, ka instalācija atbilst piemērojamiem standartiem un invertora ražotāja vadlīnijām.
