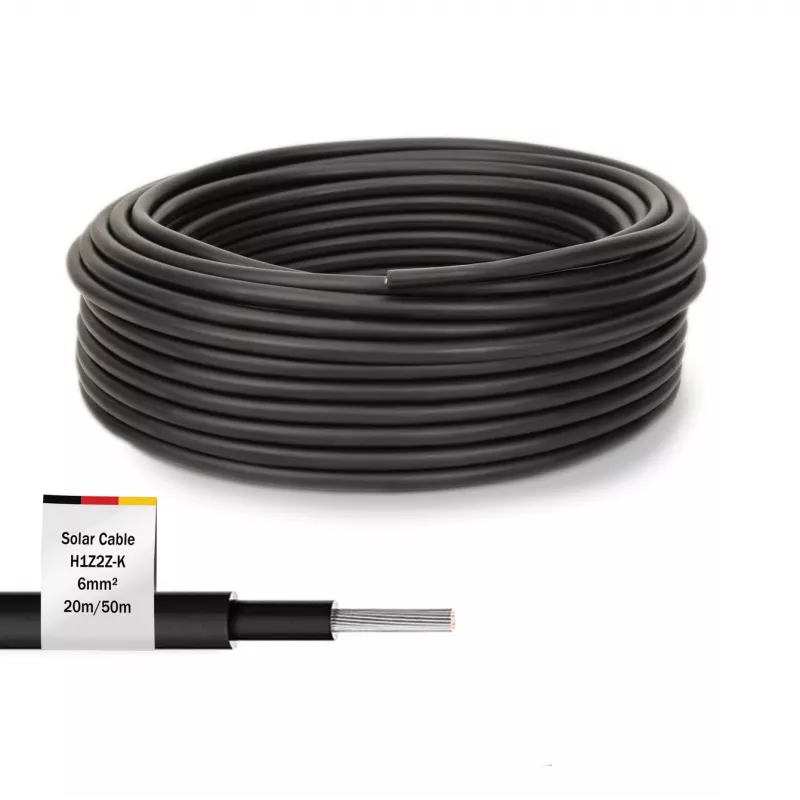

Kabelis Digitus DK-SCIC6B-0200 20m 6mm² Melns UV izturīgs 1500V līdzstrāva

DIGITUS DK-SCIC6B-0200 ir 20 m, 6 mm² saules kabelis, kas paredzēts iekštelpu un āra fotoelektriskajām instalācijām. Tas atbalsta līdzstrāvas spriegumu līdz 1500 V (maiņstrāva 1 kV) un apvieno alvotu vara vadītāju ar XLPO izolāciju un apvalku, lai nodrošinātu ilgstošu UV, laika apstākļu un temperatūras izturību uzticamiem savienojumiem starp saules moduļiem, invertoriem un citām PV komponentēm.

Priekšrocības

Šis saules kabelis ir liesmu slāpējošs saskaņā ar EN 50618:2014 un piedāvā augstu temperatūras izturību no -40°C līdz +90°C. Alvotais vara vadītājs nodrošina labu vadītspēju un aizsardzību pret koroziju, savukārt elastīgā konstrukcija un XLPO ārējais apvalks padara kabeli nodilumizturīgu un UV izturīgu ilgstošam āra ekspluatācijas laikam. Zema vadītāja pretestība un augsta izolācijas pretestība palīdz samazināt jaudas zudumus un uzturēt darbības drošību.

Piemērots lietošanai

• Saules paneļu savstarpēja savienošana (modulis-modulis)
• Savienojumi starp moduļiem un invertoriem
• Mazas komerciālas un dzīvojamās PV sistēmas
• Āra, jumta un uz zemes montētas saules instalācijas

Galvenās specifikācijas

• Zīmols: DIGITUS, Modelis: DK-SCIC6B-0200
• Garums: 20 m
• Vadītāja šķērsgriezums: 6 mm²
• Nominālais spriegums: līdzstrāva 1500 V / maiņstrāva 1 kV
• Vadītājs: alvots varš, elastīga dzīsla (TS 84/0,285 mm)
• Vadītāja diametrs: 3,0 mm
• Izolācija: XLPO, izolācijas diametrs 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Vadītāja pretestība: ≤3,39 Ω/km (pie 20°C)
• Izolācijas pretestība: ≥500 MΩ·km (pie 20°C)
• Dielektriskā stiPrība: maiņstrāva 6,5 kV / līdzstrāva 15 kV (5 minūtes)
• Dzirksteļpārbaude: 7 kV
• Darba temperatūras diapazons: -40°C līdz +90°C
• Liesmu slāpējošs: EN 50618:2014
• Krāsa: melna
• EAN: 4016032490746

Kā lietot

Uzmanīgi noņemiet ārējo apvalku un izolāciju, lai atsegtu alvoto vara vadītāju, ievērojot attiecīgos elektriskos noteikumus un drošības praksi. Izmantojiet atbilstoši nominētus savienotājus vai presējamus spailes PV lietojumam un nodrošiniet, lai visi savienojumi būtu tīri, stingri un aizsargāti no mehāniskās slodzes. Novietojiet un nostipriniet kabeli, lai izvairītos no asām malām un pārmērīgas locīšanas; ievērojiet minimālos lieces rādiusus, ko norādījuši uzstādītāji vai komponenšu ražotāji.

Ieteikumi

Ilgstošai, drošai darbībai fotoelektriskajās sistēmās uzstādiet kabeli saskaņā ar vietējiem elektriskajiem noteikumiem un ražotāja vadlīnijām. Regulāri pārbaudiet āra trases, vai nav mehānisku bojājumu, UV degradācijas vai mitruma iekļūšanas, un nomainiet bojātās daļas. Izmantojiet kabeļu garumus un savienotājus, kas nominēti 1500 V līdzstrāvai, ja nepieciešams.
