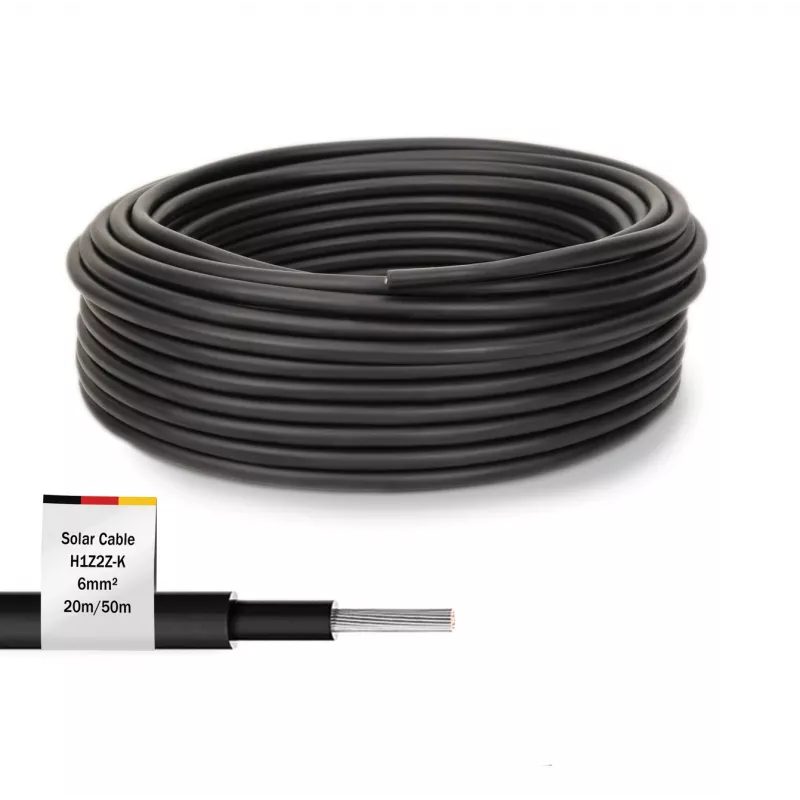

Kabelis Digitus DK-SCIC6B-0500 50 m 6 mm² Melns UV izturīgs

Digitus DK-SCIC6B-0500 ir 50 m garš, 6 mm² saules enerģijas kabelis, kas paredzēts uzticamiem līdzstrāvas savienojumiem fotoelementu instalācijās. Tas atbalsta nominālo spriegumu līdz līdzstrāvas 1500 V (maiņstrāvas 1 kV), un tam ir alvota vara vadītājs ar XLPO izolāciju un ārējo apvalku ilgstošai lietošanai ārpus telpām. Kabelis ir UV izturīgs, laikapstākļu izturīgs, liesmu slāpējošs saskaņā ar EN 50618:2014 un paredzēts darbam temperatūrā no -40 °C līdz +90 °C, padarot to piemērotu moduļu-invertora vadiem un citiem PV sistēmas starpsavienojumiem.

Priekšrocības

Šis melnais UV izturīgais kabelis apvieno elastīgu, smalku dzīslu alvota vara vadītāju ar izturīgu XLPO izolāciju un apvalku, lai nodrošinātu zemu vadītāja pretestību, labu aizsardzību pret koroziju un augstu dielektrisko izturību. Tas ir liesmu slāpējošs saskaņā ar EN 50618:2014, izturīgs pret UV, ozonu un atmosfēras iedarbību, un tam ir ilgs kalpošanas laiks līdz 25 gadiem tipiskos PV apstākļos. Kabeļa elastība un nodilumizturība vienkāršo uzstādīšanu gan profesionāliem, gan DIY lietojumiem.

Piemērots

• Savienojumiem starp saules moduļiem
• Elektroinstalācijai no moduļiem uz invertoriem un savienotāju kārbām
• Āra fotoelementu sistēmu kabeļiem un paplašinājumiem

Galvenās specifikācijas

• Garums: 50 m
• Vadītāja šķērsgriezums: 6 mm²
• Vadītājs: alvots varš, smalku dzīslu (TS 84/0,285 mm)
• Vadītāja diametrs: 3,0 mm
• Izolācija: XLPO, diametrs 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Nominālais spriegums: līdzstrāva 1500 V / maiņstrāva 1 kV
• Vadītāja pretestība: ≤ 3,39 Ω/km (pie 20 °C)
• Izolācijas pretestība: ≥ 500 MΩ·km (pie 20 °C)
• Dielektriskā izturība: maiņstrāva 6,5 kV / līdzstrāva 15 kV (5 min)
• Dzirksteles pārbaude: 7 kV
• Darba temperatūra: -40 °C līdz +90 °C
• Liesmu slāpētājs: EN 50618:2014
• Krāsa: melna

Lietošana

Izmantojiet kabeli līdzstrāvas savienojumiem starp saules moduļiem, no moduļiem līdz virknes savienotājiem vai invertoriem un jebkurai PV sistēmas elektroinstalācijai, kurai nepieciešams UV izturīgs āra kabelis. Noņemiet ārējo apvalku un izolāciju saskaņā ar savienotāja vai spaiļu ražotāja norādījumiem, nodrošinot pareizu vadītāja sagatavošanu presēšanai vai saspiešanai. Novietojiet un nostipriniet kabeli, lai izvairītos no asiem līkumiem, mehāniskiem bojājumiem un ilgstoša kontakta ar siltuma avotiem. Ievērojiet vietējos elektriskos noteikumus un uzstādiet atbilstošu pārstrāvas aizsardzību un zemējumu, kur nepieciešams.

Ieteikumi

Lai nodrošinātu vislabāko ilgtermiņa veiktspēju, izvairieties no stingriem liekuma rādiusiem, aizsargājiet kabeļu līnijas no koncentrēta mehāniska sprieguma un ievērojiet EN 50618 un vietējos elektriskos kodeksus uzstādīšanai un apkopei. Izmantojiet atbilstošus PV sertificētus savienotājus un periodiski pārbaudiet savienojumus attiecībā uz koroziju vai bojājumiem.
