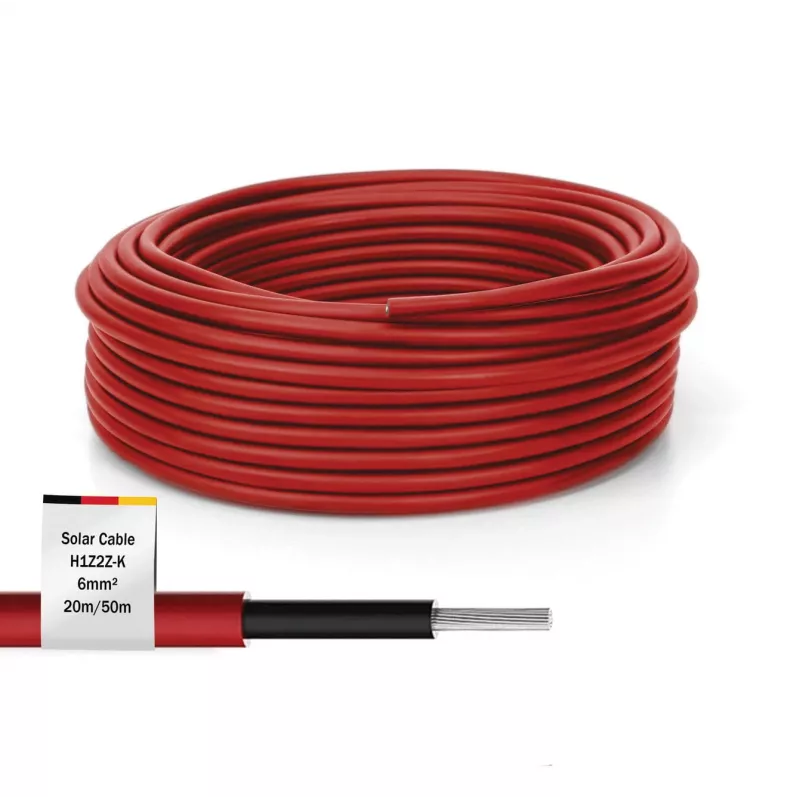

Kabelis Digitus DK-SCIC6R-0200 20m 6mm² sarkans UV izturīgs 1500V DC

Digitus DK-SCIC6R-0200 ir 20 m garš, 6 mm² sarkans saules kabelis, kas paredzēts iekštelpu un āra fotoelementu instalācijām. Tas atbalsta līdzstrāvas spriegumu līdz 1500 V (maiņstrāva 1 kV) un ir izgatavots ar alvota vara vadītāju un XLPO izolāciju un apvalku ilgstošai lietošanai ārpus telpām. Kabelis atbilst EN 50618:2014 ugunsizturības prasībām un ir paredzēts temperatūrai no -40°C līdz +90°C, padarot to piemērotu savienojumiem starp saules moduļiem, invertoriem un citiem fotoelementu komponentiem.

Priekšrocības

Šis saules kabelis nodrošina augstu vadītspēju un aizsardzību pret koroziju, pateicoties alvota vara vadītājam, savukārt elastīgā, smalki vijumu struktūra vienkāršo uzstādīšanu. XLPO izolācija un apvalks nodrošina UV, ozona un laikapstākļu izturību pagarinātam kalpošanas laikam ārpus telpām, un kabeļa specifikācijas (zema vadītāja pretestība un augsta izolācijas pretestība) samazina jaudas zudumus un palielina darbības drošību. Produkts ir sertificēts kā ugunsizturīgs saskaņā ar EN 50618:2014 un ir paredzēts līdz pat 25 gadu kalpošanas laikam normālos fotoelementu apstākļos.

Piemērots

• Fotoelementu moduļu savstarpējai savienošanai
• Savienojumiem starp moduļiem un invertoriem
• Stacionārai āra līdzstrāvas kabeļu instalācijai saules masīvos
• Profesionālām un DIY saules enerģijas instalācijām

Galvenās specifikācijas

• Garums: 20 m
• Vadītāja šķērsgriezums: 6 mm²
• Nominālais spriegums: DC 1500 V / AC 1 kV
• Vadītājs: alvots varš, elastīgs vijums (TS 84/0.285 mm)
• Vadītāja diametrs: 3.0 mm
• Izolācija: XLPO, diametrs 4.4 mm ±0.1 mm
• Ārējais diametrs: 6.1 mm ±0.2 mm
• Vadītāja pretestība: ≤3.39 Ω/km (pie 20°C)
• Izolācijas pretestība: ≥500 MΩ·km (pie 20°C)
• Dielektriskā izturība: AC 6.5 kV / DC 15 kV (5 min)
• Dzirksteļtests: 7 kV
• Darba temperatūra: -40°C līdz +90°C
• Ugunsizturība: EN 50618:2014
• Krāsa: sarkana

Kā lietot

Izvelciet Digitus 6 mm² saules kabeli starp moduļiem, virknes sadales kārbām un invertoriem, ievērojot standarta fotoelementu instalācijas praksi. Nodrošiniet pareizu stiepes atslogošanu un aizsargājiet galus ar piemērotiem savienotājiem vai kārbiņām, kas paredzētas DC 1500 V. Noņemiet izolāciju saskaņā ar savienotāja ražotāja ieteikumiem, lai nesabojātu vadītāju, un piestipriniet kabeļu posmus ar UV izturīgiem klipšiem vai kanāliem, kur nepieciešama mehāniska aizsardzība. Ievērojiet vietējos elektriskos noteikumus un drošības procedūras, strādājot ar aktīvām sistēmām.

Ieteikumi

Ilgstošai uzticamībai izvairieties no asiem līkumiem un mehāniskas noberšanās; turiet kabeli prom no siltuma avotiem, kas pārsniedz tā nominālo temperatūras diapazonu. Izmantojiet saderīgus, līdzstrāvas nominālus savienotājus un nodrošiniet regulāras vizuālas pārbaudes, lai pārbaudītu izolācijas bojājumus vai savienotāju koroziju sistēmas kalpošanas laikā.
