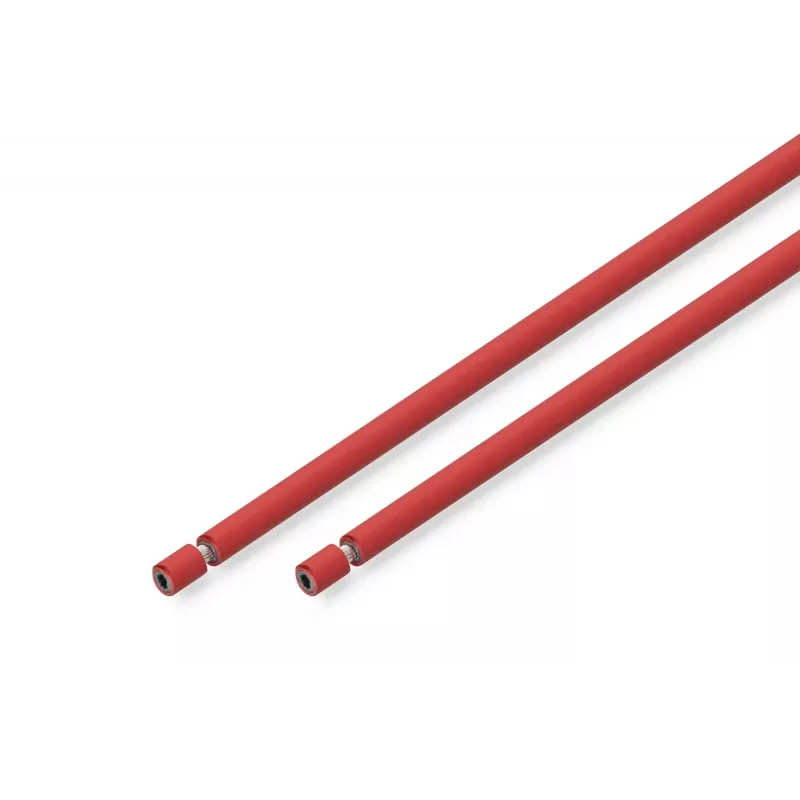

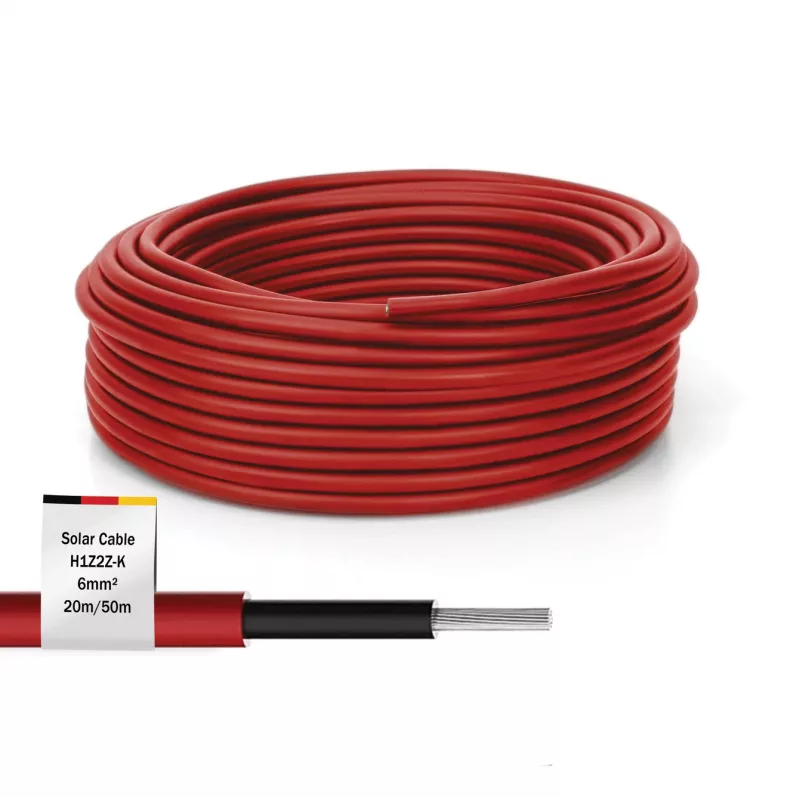

Kabelis Digitus DK-SCIC6R-0500 50m 6mm² Sarkans PV kabelis 1500V līdzstrāva

Digitus DK-SCIC6R-0500 ir 50 m garš, 6 mm² sarkans PV kabelis, paredzēts līdzstrāvas fotoelementu instalācijām līdz 1500 V (un maiņstrāvai līdz 1 kV). Tam ir alvēta vara vads un XLPO izolācija un apvalks, kas nodrošina izturību pret UV starojumu, ozonu, mitrumu un mehānisko spriegumu. Kabelis ir elastīgs, laikapstākļu izturīgs un paredzēts plašam temperatūras diapazonam, tādēļ tas ir piemērots ilgstošai izmantošanai ārpus telpām un iekštelpās saules sistēmu savienojumiem starp moduļiem, invertoriem un citiem PV komponentiem.

Priekšrocības

Kabelis apvieno alvēta vara vadus, lai uzlabotu vadītspēju un aizsardzību pret koroziju, ar elastīgu vadu konstrukciju vieglākai maršrutēšanai un uzstādīšanai. XLPO izolācija un ārējais apvalks nodrošina augstu izturību pret UV starojumu, laikapstākļiem, karstumu un ozonu, vienlaikus atbilstot EN 50618:2014 liesmas slāpēšanas prasībām. Zema vadu pretestība un augsta izolācijas pretestība samazina jaudas zudumus un palielina darbības drošību. Produkts ir izstrādāts izturībai un ilgam kalpošanas laikam profesionālos un privātos PV projektos.

Piemērots

• Saules moduļu savstarpējai savienošanai
• Savienojumiem starp moduļiem un invertoriem
• Stacionāriem āra PV kabeļu maršrutiem
• Profesionālām un pašdarinātām saules sistēmu instalācijām

Galvenās specifikācijas

• Garums: 50 m
• Vada šķērsgriezums: 6 mm²
• Vada tips: alvēts varš, elastīga dzīsla (TS 84/0.285 mm)
• Vada diametrs: 3.0 mm
• Izolācija: XLPO, diametrs 4.4 mm ±0.1 mm
• Ārējais diametrs: 6.1 mm ±0.2 mm
• Nominālais spriegums: līdzstrāva 1500 V / maiņstrāva 1 kV
• Vada pretestība: ≤ 3.39 Ω/km (pie 20°C)
• Izolācijas pretestība: ≥ 500 MΩ·km (pie 20°C)
• Dielektriskā izturība: maiņstrāva 6.5 kV / līdzstrāva 15 kV (5 minūtes)
• Dzirksteļtests: 7 kV
• Darba temperatūra: -40°C līdz +90°C
• Liesmas slāpēšana: EN 50618:2014
• Krāsa: Sarkana

Kā lietot

Izvēlieties atbilstošus kabeļa garumus un izvietojiet Digitus DK-SCIC6R-0500 starp saules moduļiem, moduļu sadales kārbām un invertoriem saskaņā ar vietējiem elektriskajiem noteikumiem un sistēmas dizainu. Noņemiet izolāciju un noslēdziet alvētā vara vadu ar saderīgiem PV novērtētiem savienotājiem vai uzgaļiem. Nodrošiniet pareizu polaritāti un drošu maršrutēšanu, lai izvairītos no mehāniskiem bojājumiem; ievērojiet pareizus liekuma rādiusus un izmantojiet skavas vai kabeļu saites, kas piemērotas āra UV eksponētām instalācijām. Pēc uzstādīšanas un pirms pilna sistēmas sprieguma pieslēgšanas pārbaudiet nepārtrauktību un izolācijas pretestību.

Ieteikumi

Ilgstošai āra lietošanai izvairieties no ilgstoša kontakta ar ķimikālijām vai šķīdinātājiem un montējiet kabeli ar UV izturīgiem stiprinājumiem. Ievērojiet EN 50618 un vietējos noteikumus PV instalācijām un veiciet regulāras pārbaudes attiecībā uz nobrāzumiem vai savienotāju koroziju. Izmantojiet kabeli norādītajos temperatūras un sprieguma diapazonos, lai nodrošinātu drošību un ilgmūžību.
