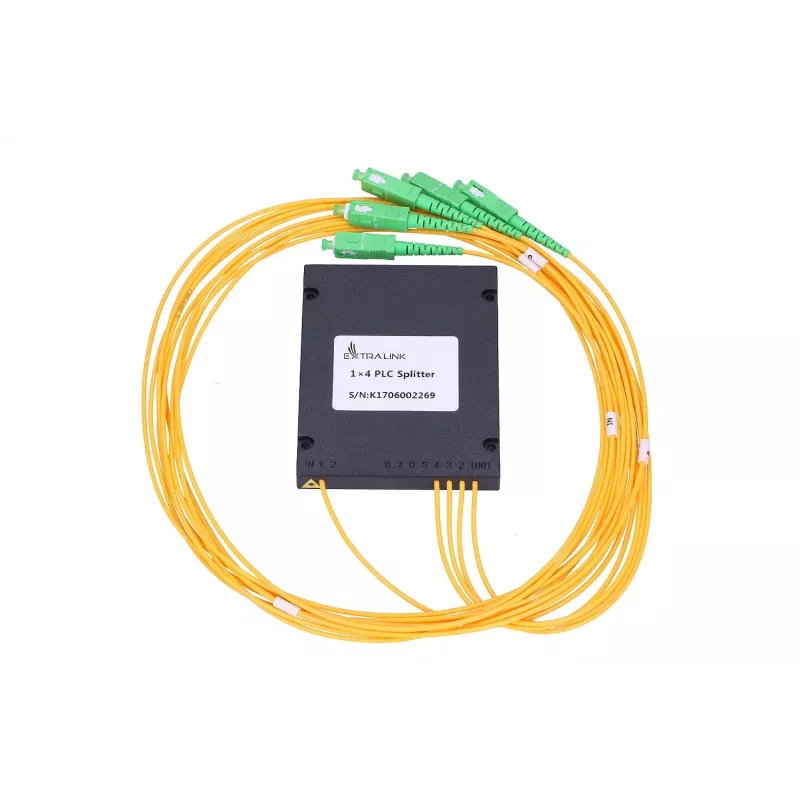

Kabeļu sadalītājs Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A ABS modulis

Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A ABS modulis ir pasīvs optiskās šķiedras sadalītājs, kas paredzēts kompaktai optiskai sadalei FTTH, PON un LAN tīklos. Ierīce nodrošina simetrisku 1:4 sadali, izmantojot PLC tehnoloģiju un SC/APC savienotājus, ar 2.0 mm vienmoda šķiedras pievadiem, kas ir saderīgi ar G.657A šķiedru. Ievietots melnā ABS modulī, sadalītājs ir paredzēts uzstādīšanai statīva aprīkojumā un šķiedru sadales skapjos, kur nepieciešami zemi zudumi un stabila pasīva sadale.

Priekšrocības

Sadalītājs piedāvā vienmērīgu 1:4 jaudas sadali un zemu ievades zudumu, kas raksturīgs PLC sadalītājiem. Tā SC/APC savienotāji nodrošina zemu atstarojumu vienmoda lietojumiem, savukārt 2.0 mm pievadi nodrošina mehānisku aizsardzību un vieglu maršrutēšanu komutatoros un sadales skapjos. ABS korpuss aizsargā iekšējo komponentu un nodrošina vienkāršu montāžu vai izvietošanu standarta sadales iekārtās. Produkts tiek piegādāts iepakots, lai novērstu kabeļu samezglošanos pārvietošanas un uzstādīšanas laikā.

Piemērots

• FTTH abonentu sadalei daudzdzīvokļu un vienģimeņu instalācijās
• PON tīkla sadalei starp optisko līnijas termināli un vairākiem optiskajiem tīkla termināļiem
• LAN tīkliem, kur nepieciešama pasīva optiska atzarošana un signāla sadale
• Maziem un vidējiem šķiedru sadales skapjiem un statīva paneļiem

Galvenās specifikācijas

• Sadales attiecība: 1:4 pasīva PLC sadale ar simetrisku jaudas sadali
• Savienotāja tips: SC/APC ieejā un izejās
• Šķiedras tipa savietojamība: vienmoda G.657A
• Pievada diametrs: 2.0 mm buferēta šķiedra
• Pievada garums: 1.5 m
• Korpusa materiāls: ABS modulis kompaktā formas faktorā
• Iepakojums: blistera iepakojums, lai samazinātu kabeļu samezglošanos transportēšanas laikā

Kā lietot

Pievienojiet ieejas SC/APC savienotāju augšupstraumes optiskajam avotam vai pievada panelim, nodrošinot pareizu izlīdzināšanu un tīras savienotāja gala virsmas. Izvadiet 2.0 mm pievadus caur sadales skapi vai statīvu un pievienojiet izejas SC/APC savienotājus lejupstraumes klientu vai sadales portiem. Nostipriniet ABS moduli izvēlētajā korpusā vai montāžas vietā, lai novērstu slodzi uz šķiedras pievadiem. Pēc uzstādīšanas pārbaudiet optisko jaudu līmeņus un zudumus, lai apstiprinātu pareizu sadali un pieņemamu ievades zudumu.

Ieteikumi

Pirms uzstādīšanas notīriet visas SC/APC savienotāju gala virsmas, izvairieties no asiem līkumiem 2.0 mm pievados (ievērojiet ieteicamo lieces rādiusu G.657A šķiedrai) un montējiet ABS moduli vietā, kas novērš mehānisko spriedzi. Pēc savienošanas veiciet optiskās jaudas mērījumus, lai nodrošinātu, ka katrs atzars atbilst nepieciešamajam signāla budžetam.
