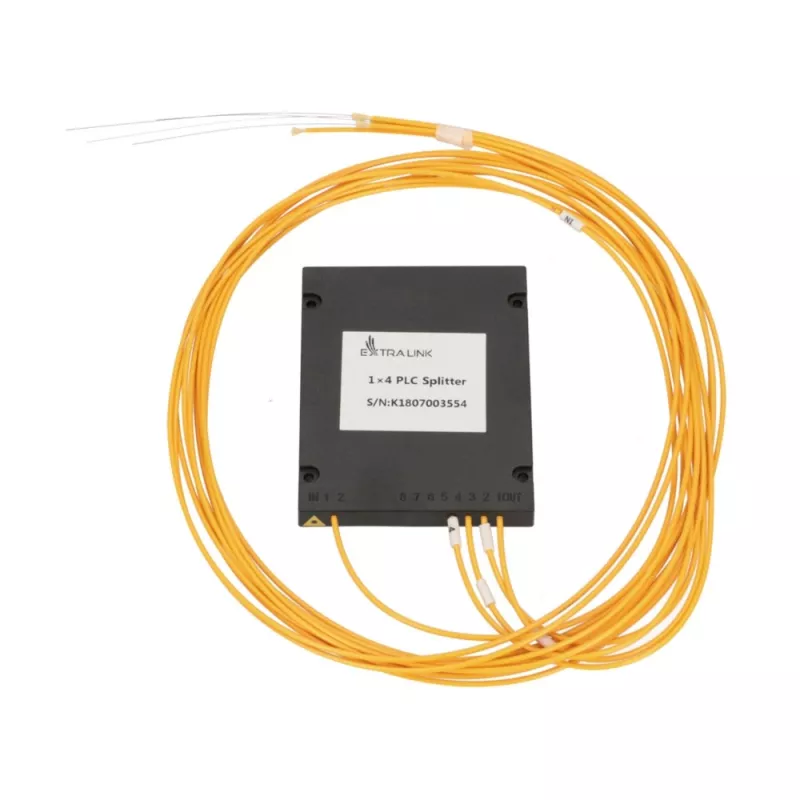

Optiskais PLC sadalītājs 1:4 Extralink SC/APC, 2.0 mm G657A, 1.5 m, ABS modulis, bez savienotājiem

Pasīvais optiskais PLC sadalītājs 1:4 no Extralink ar SC/APC saskarnes specifikāciju. Ierīce izmanto 2.0 mm G657A liekumjutīgu šķiedru un tiek piegādāta ar 1.5 m gariem pigtailiem, kas sagatavoti uzstādīšanai. Ievietots ABS modulī, šis sadalītājs tiek piegādāts bez savienotājiem, tāpēc to var uzstādīt šķiedru sadales paneļos, savienojumu kasetēs vai noslēgumos FTTH un PON tīklu izvēršanai.

Priekšrocības

Extralink PLC sadalītājs nodrošina stabilu, no viļņa garuma neatkarīgu sadalīšanu ar zemu ievades zudumu un vienmērīgu kanālu līdzsvaru, kas piemērots daudzzaru optiskajai sadalei. G657A liekumjutīgās šķiedras izmantošana samazina zudumus šauros maršrutēšanas ceļos un uzlabo uzticamību blīvās kabeļu instalācijās. ABS moduļa korpuss nodrošina mehānisku aizsardzību un vieglu apstrādi uzstādīšanas laikā, un rūpnīcā uzstādītu savienotāju trūkums ļauj integratoriem pielāgot terminācijas atbilstoši paneļa vai noslēguma prasībām.

Piemērots

• FTTH pievadu un sadales paneļiem
• PON tīklu sadalīšanas koeficientiem un atzaru sadalei
• Savienojumu kasetēm un šķiedru noslēgumiem, kur nepieciešami pigtaila stila sadalītāji
• Laboratorijas testu iestatījumiem un pielāgotas terminācijas vidēm

Galvenās specifikācijas

• Sadalīšanas koeficients: 1:4 optiskais pasīvais PLC
• Šķiedras tips: G657A liekumjutīga vienmoda
• Šķiedras apvalka diametrs: 2.0 mm
• Pigtaila garums: 1.5 m
• Korpusa materiāls: ABS modulis
• Savienotāja statuss: piegādāts bez savienotājiem terminācijai uz vietas
• Saskarnes tips: SC/APC saderīgi pigtaili (bez savienotājiem)

Kā lietot

Uzstādiet ABS moduli saderīgā šķiedru sadales panelī vai noslēgumā, nostipriniet pigtailus un veiciet kušanas sajūgšanu vai savienotāju uzstādīšanu atbilstoši vietas prasībām. Maršrutējiet 2.0 mm pigtailus ar atbilstošu liekuma rādiusa aizsardzību, lai samazinātu mikroliekumus. Pēc sajūgšanas vai terminācijas tīkla portos pārbaudiet optiskos jaudas līmeņus un kanālu līdzsvaru četrās izejas pieslēgvietās, izmantojot optisko jaudas mērītāju un gaismas avotu vai OTDR, ja nepieciešams.

Ieteikumi

Rīkojieties ar G657A šķiedrām saudzīgi un maršrutēšanas laikā ievērojiet ražotāja ieteikto minimālo liekuma rādiusu. Veiciet kušanas sajūgšanu tīrā vidē un pēc terminācijas pārbaudiet katru izeju attiecībā uz ievades zudumu un atstarošanas zudumu. Pirms uzstādīšanas uzglabājiet ABS moduli sausā, no putekļiem brīvā vietā un izvairieties no moduļa pakļaušanas pārmērīgai mehāniskai slodzei.
