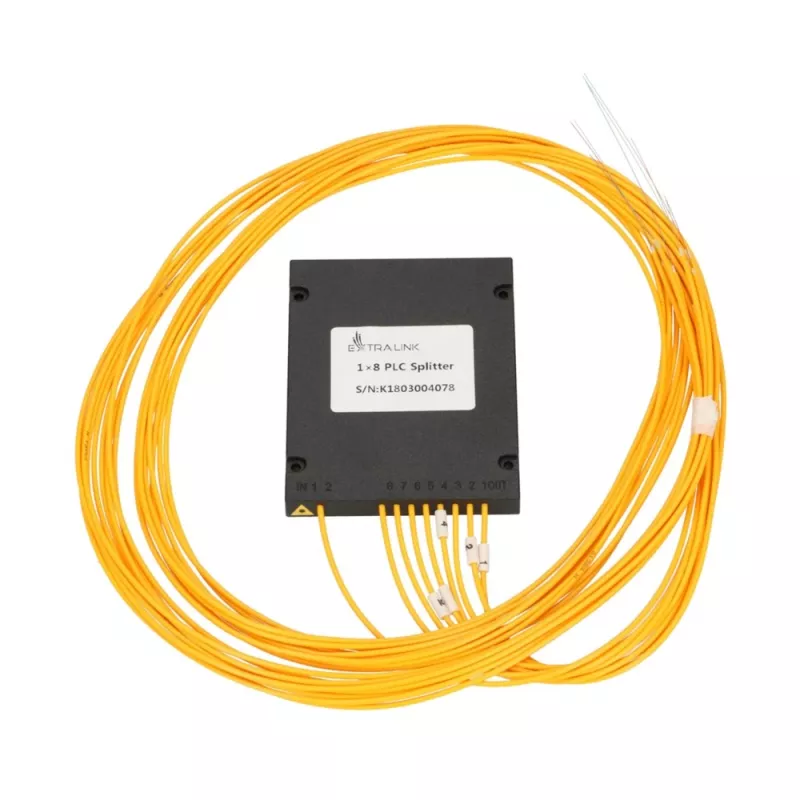

Optiskais PLC sadalītājs 1:8 Extralink SC/APC 2.0mm 1.5m G657A ABS modulis (bez savienotājiem)

Extralink PLC optiskais sadalītājs 1:8 ir kompakta pasīva ierīce viena optiskā signāla sadalīšanai astoņās izejās. Izgatavots kā ABS modulis ar G.657.A1-saderīgu vienmoda optisko šķiedru, tam ir SC/APC pieslēgvietas geometrija un 2,0 mm kabeļa diametrs. Iekārta tiek piegādāta bez savienotājiem, lai to tieši integrētu optisko sadales rāmjos, savienošanas paneļos, savienošanas korpusos vai individuālos kabeļu savienojumos; kopējais kabeļa garums ir 1,5 m, nodrošinot pietiekamu garumu tipiskām statīvu vai korpusu instalācijām.

Priekšrocības

Extralink 1:8 PLC sadalītājs nodrošina vienmērīgu jaudas sadali pa astoņām izejām ar stabilām spektrālām īpašībām, kas raksturīgas plakanviļņvada shēmu tehnoloģijai. Tā ABS moduļa konstrukcija nodrošina mehānisku aizsardzību un vieglu montāžu sadales kārbās. G.657.A1 vienmoda optiskās šķiedras izmantošana nodrošina labu lieces veiktspēju, ierīkojot šaurās vietās, savukārt SC/APC pieslēgvietu geometrija nodrošina zemu atstaroto savienojumu līmeni, savienojot ar APC-terminētu aprīkojumu.

Piemērots

• FTTx pasīvie optiskie tīkli (PON), kur viena ievadlīnija jāsadala vairākiem abonentiem
• Optikas pievads līdz mājoklim (FTTH) sadalei skapjos un abonentu korpusos
• Integrācijai savienošanas paneļos, savienošanas paliktņos vai individuālos sadales vados
• Telekomunikāciju un datu centru optisko sadali, kur nepieciešami kompakti ABS moduļi

Galvenās specifikācijas

• Sadalījuma attiecība: 1 ieeja pret 8 izejām
• Optiskās šķiedras tips: vienmoda, atbilst G.657.A1
• Savienotāja tips (pieslēgvietas geometrija): SC/APC (modulis piegādāts bez pievienotiem savienotājiem)
• Kabeļa diametrs: 2,0 mm
• Kopējais kabeļa garums: 1,5 m
• Moduļa korpusa materiāls: ABS
• Pasīva ierīce, nav nepieciešama barošana

Lietošanas norādījumi

Sagatavojiet uzstādīšanas vietu sadales kārbas vai statīvā montējama paneļa iekšpusē un nostipriniet ABS moduli, izmantojot piemērotus klipšus vai montāžas vietas. Ja savienotāji ir nepieciešami, terminējiet optisko šķiedru galus ar SC/APC savienotājiem vai savienojiet moduļa brīvos galus ar iepriekš terminētiem kabeļiem saskaņā ar standarta optisko šķiedru sagatavošanas un pulēšanas procedūrām. Novietojiet un nostipriniet 2,0 mm optiskās šķiedras, izvairoties no asiem līkumiem, un ievērojiet standarta liekuma rādiusa vadlīnijas G.657.A1 šķiedrai. Pēc mehāniskās uzstādīšanas un savienotāju pievienošanas/sašķelšanas pārbaudiet katru izeju ar optisko jaudas mērītāju vai OTDR, lai pārliecinātos par ievades zudumu un vienmērību starp izejām.

Ieteikumi

Rīkojieties ar optisko šķiedru galiem un ABS moduli uzmanīgi, lai izvairītos no piesārņojuma un mikroliekumiem. Izmantojiet APC-terminētus savienotājpārus, lai samazinātu atstaroto starojumu un nodrošinātu stabilu PON veiktspēju. Uzstādīšanas laikā turiet moduli tīrā vidē un pēc jebkādas savienošanas vai savienotāju pievienošanas veiciet optiskos testus, lai pārbaudītu paredzētās sadalījuma attiecības un zudumus.
