Keystone Jack ROLINE Cat. 6a RJ-45 neekranēts, bez instrumentiem, plāns, melns

ROLINE Keystone Jack Cat. 6a ir neekranēts, bez instrumentiem montējams plāns RJ-45 savienotājs, kas paredzēts vienkāršai uzstādīšanai tīkla paneļos un keystone rāmjos. Tas atbalsta ātrdarbīgu datu pārraidi līdz 10 Gbit/s ar joslas platumu 500 MHz un izmanto EIA/TIA 568 krāsu kodu vadu savienošanai. Modulis tiek piegādāts melnā krāsā un ir piemērots saderīgiem keystone rāmjiem (skatīt saderību zemāk).

Priekšrocības

Keystone modulis nodrošina Cat.6a veiktspēju, neizmantojot instrumentus montāžas laikā, vienkāršojot uzstādīšanu un samazinot iestatīšanas laiku. Tā plāns dizains ir piemērots instalācijām ar ierobežotu vietu, savukārt atbilstība EIA/TIA 568 krāsu kodēšanai nodrošina konsekventu un standartizētu terminēšanu. Neekranētā konstrukcija ir piemērota tipiskām tīkla vidēm, kur papildu ekranēšana nav nepieciešama.

Piemērots

• 10 Gbit/s Ethernet savienojumiem
• Patch paneļiem un keystone rāmjiem, kas atbalsta plāns moduļus
• Mājas un mazo biroju tīklu instalācijām
• Modernizētām vai jaunām strukturētām kabeļu sistēmām, izmantojot Cat.6a kabeļus

Galvenās specifikācijas

• Standarts: Cat.6a (neekranēts)
• Maksimālais datu pārraides ātrums: 10 Gbit/s
• Joslas platums: 500 MHz
• Savienotājs: RJ-45 keystone modulis
• Montāža: bez instrumentiem
• Krāsu kods: EIA/TIA 568
• Krāsa: melna
• Saderīgi keystone rāmji: 26.11.0357 (melns), 26.11.0356 (gaiši pelēks)

Lietošana

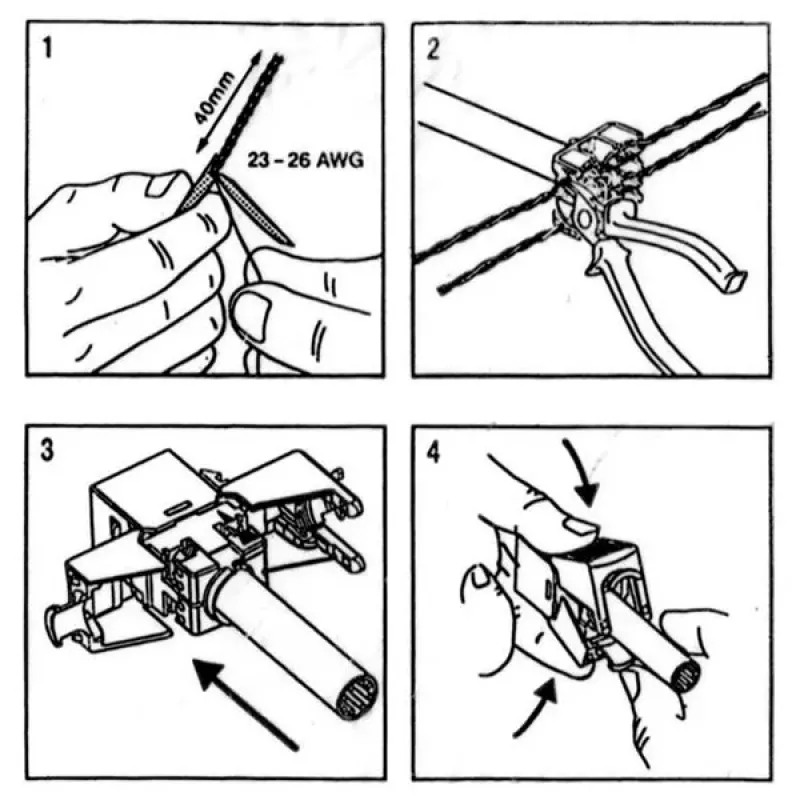

Ievietojiet Cat.6a keystone moduli saderīgā keystone rāmī vai panelī, līdz tas nofiksējas vietā. Terminējiet tīkla kabeli saskaņā ar EIA/TIA 568 vadu krāsu kodu, kas uzdrukāts uz moduļa, ievērojot ražotāja norādīto bezinstrumentu terminēšanas procedūru. Pēc terminēšanas pārbaudiet fizisko stiprinājumu rāmī un pārbaudiet savienojumu ar piemērotiem tīkla testēšanas instrumentiem, lai apstiprinātu savienojamību un veiktspēju.

Ieteikumi

Izmantojiet šo neekranēto Cat.6a keystone moduli standarta tīkla vidēs, kur elektromagnētiskie traucējumi ir minimāli. Instalācijām, kas pakļautas spēcīgiem traucējumiem vai kur nepieciešama zemēšana, apsveriet iespēju izmantot ekranētus savienotājus un kabeļus. Vienmēr pārbaudiet katru saiti pēc terminēšanas, lai pārliecinātos par pareizu vadu savienojumu un veiktspēju.
