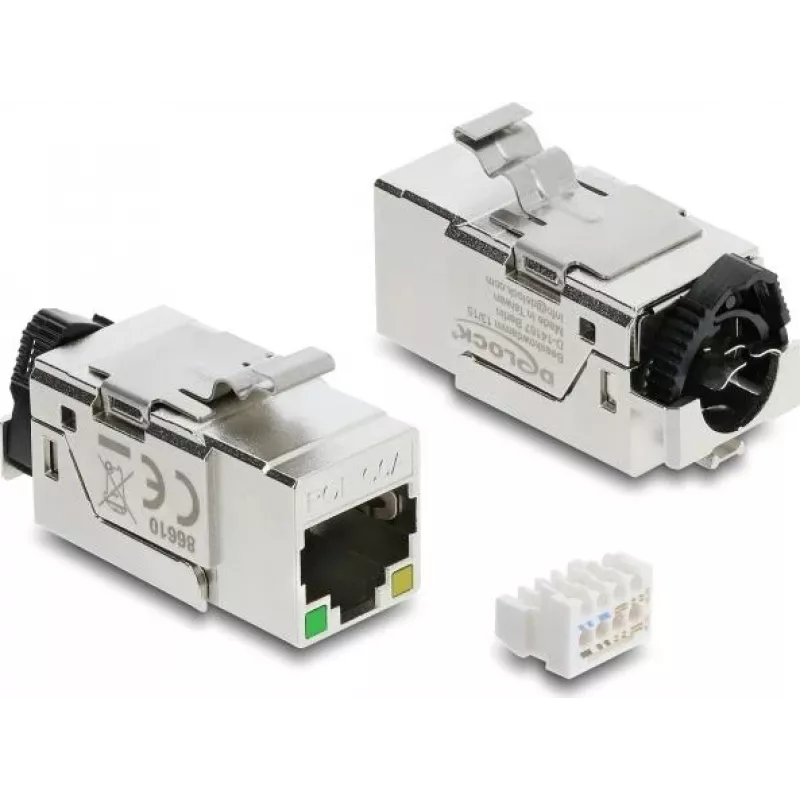

Keystone modulis DELOCK 86610 — plakans no nerūsējošā tērauda RJ-45, 16.4×37.5×22 mm

DELOCK 86610 ir plakans nerūsējošā tērauda keystone modulis ar RJ-45 savienotāju, izmēri 16,4 × 37,5 × 22 mm, kas paredzēts uzstādīšanai standarta keystone sienas ligzdās, plāksteru paneļos vai virsmas montāžas kārbās. Modulis nodrošina vienu ekranētu Ethernet portu, kas atbilst Cat.6A prasībām, un pieņem vītā pāra kabeli, kuru var terminēt, izmantojot bezkontakta LSA savienojumu. Integrētās PoE noteikšanas gaismas diodes parāda Power-over-Ethernet barošanas avota klātbūtni un veidu, un aizmugurējais bloķējošais klipsis nostiprina tīkla kabeli, neizmantojot kabeļu saites.

Priekšrocības

Nerūsējošā tērauda korpuss nodrošina uzticamu ekranēšanu un plakanu profilu, kas ir piemērots kompaktām instalācijām. Atbilstība Cat.6A standartiem un STP konstrukcija atbalsta augstfrekvences Ethernet savienojumus un samazina elektromagnētiskos traucējumus. Bezkontakta LSA terminācija un iebūvētais kabeļa bloķējošais klipsis paātrina montāžu un kabeļa fiksāciju. Integrētā PoE indikācija vienkāršo barošanas portu identificēšanu profesionālajās tīkla vidēs.

Piemērots

• Ethernet tīkla termināliem birojos un datu sadales skapjos
• Keystone plāksteru paneļiem un sienas ligzdu rāmjiem, kur nepieciešams plakans ieliktnis
• Instalācijām, kur nepieciešama ekranēta (STP) Cat.6A veiktspēja
• Situācijām, kur jābūt redzamai PoE klātbūtnei un veidam
• Vidēm, kur priekšroka tiek dota bezkontakta LSA terminācijai un fiksācijai bez kabeļu saitēm

Galvenās specifikācijas

• Savienotāja veids: 1 × RJ45 sieviešu (8P/8C)
• Terminācija: 1 × LSA bezkontakta
• Veiktspējas klase: Cat.6A (ekranēts)
• Ekranēšana: STP (metāla korpuss uzlabotai EMI aizsardzībai)
• Atbilstība standartiem: ISO/IEC 11801 Edition 2.2, EN 50173-1, EN 60603-7-41, ANSI/TIA 568.2-D
• Pinout: TIA-568A/B
• Izmēri (P × D × A): 16.4 × 37.5 × 22 mm
• Montāža: iespraužams keystone formāts standarta plāksnēm un plāksteru paneļiem
• PoE indikācija: integrētas gaismas diodes klātbūtnes un veida noteikšanai
• Kabeļa fiksācija: aizmugurējais bloķējošais klipsis (nav nepieciešamas kabeļu saites)

Lietošana

Terminējiet vītā pāra kabeli uz LSA kontaktiem, ievērojot izvēlēto TIA-568A vai TIA-568B spraudņa izkārtojumu. Nodrošiniet, lai kabeļa ekrāns būtu pareizi savienots ar moduļa korpusu, lai saglabātu kopējo ekranēšanu. Iespraudiet moduli saderīgā keystone atverē sienas ligzdā, plāksteru panelī vai virsmas montāžas kārbā, līdz tas nofiksējas. Pievienojiet tīkla komutācijas kabeli RJ-45 ligzdai. Novērojiet integrētās gaismas diodes, lai pārbaudītu PoE klātbūtni un veidu, ja piemērojams.

Ieteikumi

Optimālai veiktspējai izmantojiet ekranētus vītā pāra (STP) Cat.6A klases kabeļus un nodrošiniet pareizu ekrāna nepārtrauktību starp kabeli un moduli. Pārbaudiet spraudņa izkārtojuma konsekvenci visā instalācijā, lai izvairītos no savienojamības problēmām. Instalācijas laikā izvairieties no pārmērīgas kabeļa locīšanas terminācijas vietā un nodrošiniet, lai bloķējošais klipsis nostiprina kabeļa apvalku, novēršot kontaktu sasprindzinājumu.
