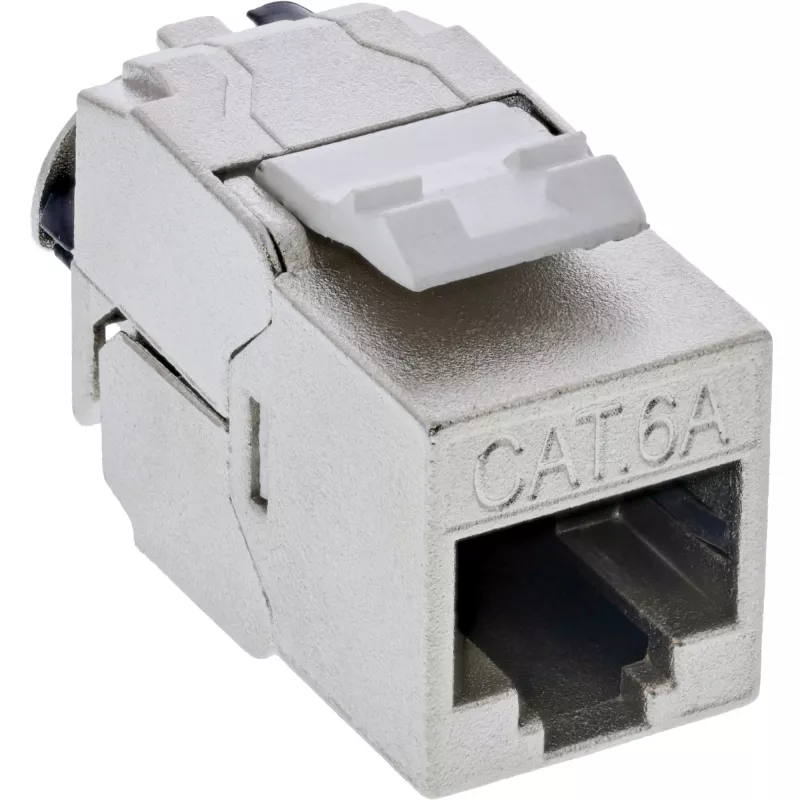

Keystone modulis InLine 76202V — izmēri 20×34×15 mm, kompakts tīkla piederums

InLine 76202V keystone modulis ir kompakts tīkla piederums, kas paredzēts modulārai strukturētai kabeļu sistēmai un šaurām uzstādīšanas vietām. Ar maziem ārējiem izmēriem un keystone SNAP-In formas faktoru to var ievietot sienas rozetēs, patch paneļos un keystone korpusos, nodrošinot uzticamu RJ45 tīkla pieslēgumu Cat6a lietojumiem līdz 500 MHz.

Priekšrocības

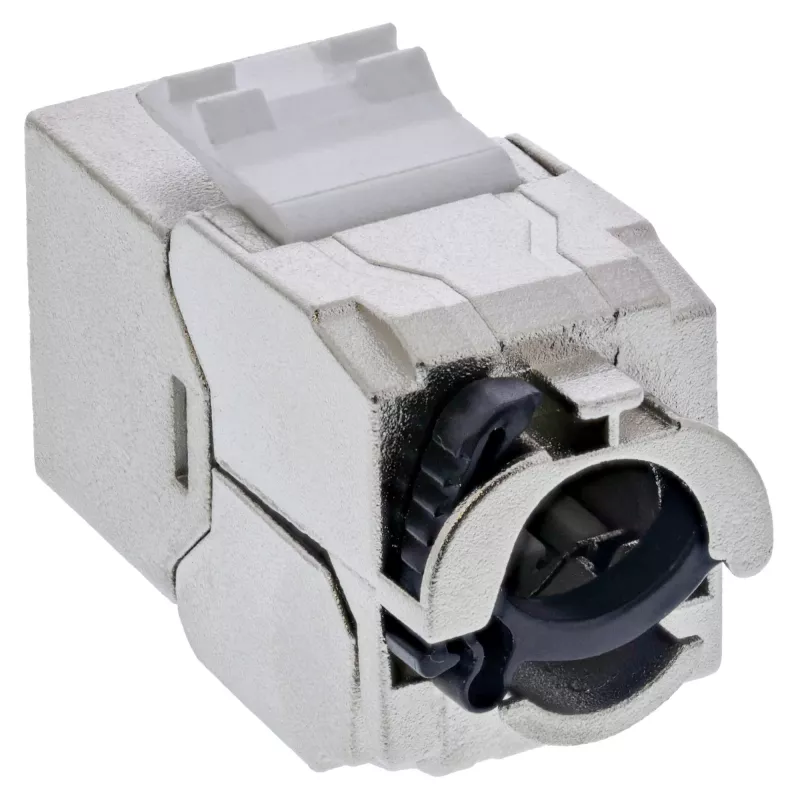

Šim pilnībā ekranētajam keystone modulim ir metāla lieta korpusa un integrēta LSA spaiļu sloksne, kas piedāvā mehānisku izturību un drošu signāla ekranējumu ātrdarbīgam Ethernet. Modulis atbalsta līdz 10 Gbit/s un PoE/PoE+ strāvas padevi, savukārt integrēts kabeļa fiksators un atbalsts stingrajiem instalācijas kabeļiem (AWG 22–26) vienkāršo terminēšanu un nodrošina kārtīgu kabeļa maršrutēšanu. SNAP-In konstrukcija ļauj ātri ievietot standarta keystone atverēs.

Piemērots

• Patch paneļiem un 19" tukšo paneļu instalācijām
• Sienas rozetēm un telekomunikāciju pieslēgumiem šaurās vietās
• Modulāriem tīkla pieslēgumiem birojos, serveru telpās un industriālos korpusos

Galvenās specifikācijas

• Kategorija: Cat.6a, līdz 500 MHz
• Datu pārraides ātrums: līdz 10 Gbit/s
• Savienotājs: RJ45 ligzda, keystone SNAP-In modulis
• Ekranējums: pilnībā ekranēts (metāla lieta korpuss)
• Terminēšana: LSA spaiļu terminēšana
• Kabeļa saderība: stingrie instalācijas kabeļi AWG 22–26, ārējais diametrs 6,0–8,5 mm
• Mehāniskā izturība: paredzēts 750 savienošanas cikliem
• Strāva caur Ethernet: atbalsta PoE un PoE+
• Montāža: piemērots 19" tukšajiem paneļiem, sadales kārbām un keystone korpusiem
• Fiziskie izmēri (aptuveni): platums 20 mm × dziļums 34 mm × augstums 15 mm

Lietošana

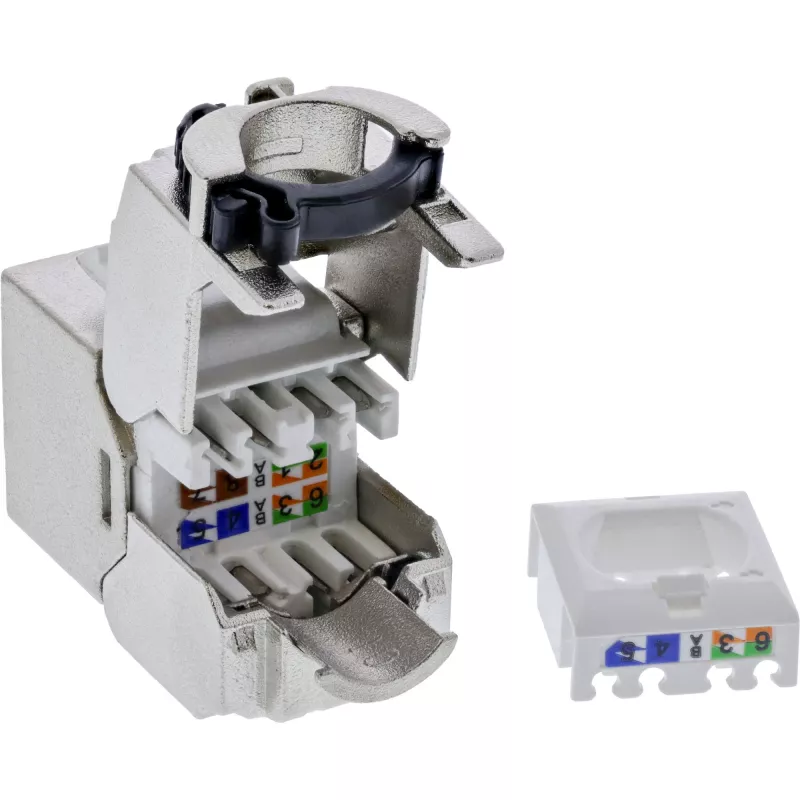

Terminējiet atsevišķos vadu pārus uz LSA sloksnes atbilstoši spēkā esošajam instalācijas standartam, nostipriniet kabeli ar integrēto kabeļa fiksatoru un iespiediet moduli keystone atverē sienas rozetē, patch panelī vai sadales kārbā. Pārliecinieties, ka instalācijas kabelis atbilst atbalstītajam AWG diapazonam un ārējam diametram, un, pievienojot ekranētiem pieslēgumiem vai paneļiem, pārbaudiet ekrāna nepārtrauktību. Pēc montāžas pārbaudiet savienojuma un PoE funkcionalitāti ar atbilstošiem testēšanas rīkiem.

Ieteikumi

Lai nodrošinātu uzticamu ātrdarbīgu veiktspēju, izmantojiet Cat6a kabeļus un ievērojiet pareizu pāru terminēšanu un ekranēšanas praksi. Pirms instalācijas pārbaudiet keystone atveres un paneļa izgriezuma saderību un pēc montāžas veiciet tīkla testus, lai apstiprinātu signāla integritāti un PoE padevi.
