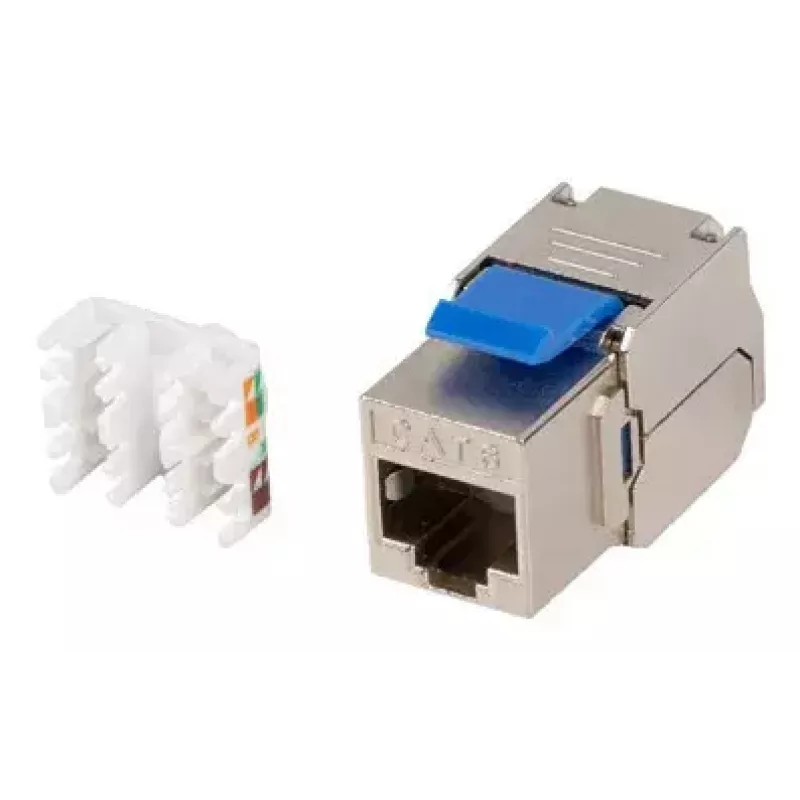

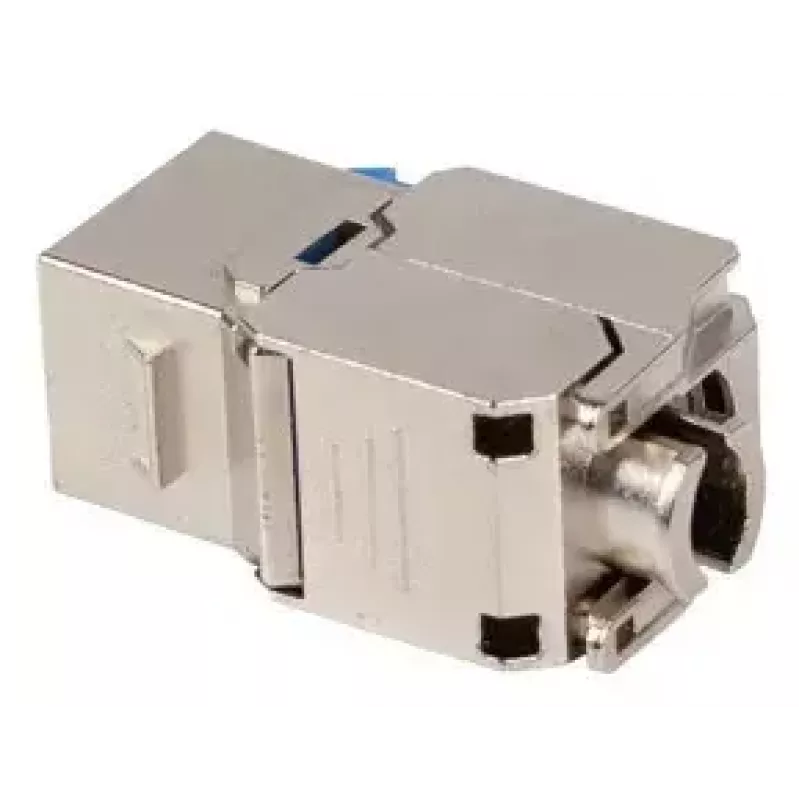

Keystone modulis Lanberg KSF6-4000 plakans RJ-45 savienotājs zils sudrabains

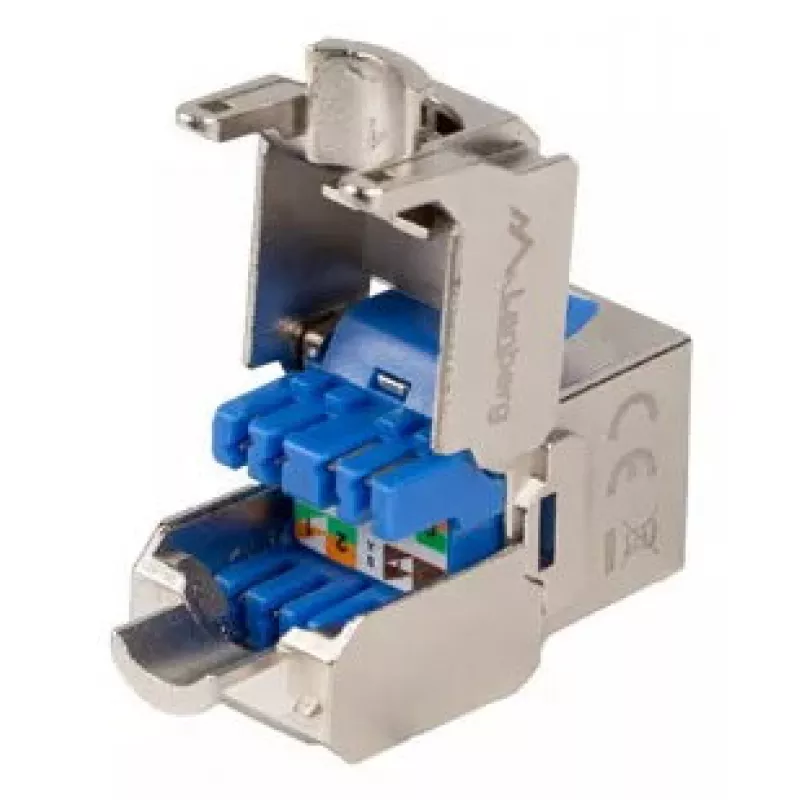

Keystone RJ45 CAT.6 FTP uztvērējs, saderīgs ar standarta keystone adapteriem (16,10 x 14,50 mm), paredzēts modulārām instalācijām. Lanberg KSF6-4000 ir plakans keystone modulis ar RJ-45 savienotāju, kam ir IDC vāciņš, ar krāsu kodēts 568A/B marķējums un universāli slota savienotāji, kas saderīgi ar LSA instrumentiem. Tā kompaktie izmēri (14,5 mm platums, 34 mm dziļums, 19,5 mm augstums) padara to piemērotu 45x45 priekšējo paneļu adapteriem, elektriskajiem rāmjiem un modulārajiem paneļiem.

Priekšrocības

Modulis atbalsta CAT6 FTP kabeļu sistēmas un nodrošina plakanu RJ-45 izeju, lai ietaupītu vietu instalācijās. Ar krāsu kodētie 568A/B marķējumi vienkāršo terminēšanu, un IDC vāciņš aizsargā savienojumus. Saderība ar standarta keystone atverēm un LSA saderīgiem slota savienotājiem nodrošina plašu savietojamību ar izplatītiem montāžas rāmjiem un terminēšanas instrumentiem.

Piemērots

• Sienas plāksnēm un 45x45 priekšējo paneļu adapteriem
• Elektrisko armatūras rāmjiem un padziļinātiem paneļiem
• Plāksteru paneļiem un modulāriem sadales rāmjiem
• Tīkla terminēšanai uz vietas, izmantojot LSA tipa instrumentus

Galvenās specifikācijas

• Modelis: Lanberg KSF6-4000
• Savienotājs: RJ-45, CAT6 FTP
• Terminēšana: IDC ar krāsu kodu 568A/B
• Saderība: Standarta keystone atvere 16,10 x 14,50 mm
• Izmēri (P x D x A): 14,5 × 34 × 19,5 mm
• Slota tips: Universāls, saderīgs ar LSA
• Zīmols: LANBERG
• MPN: KSF6-4000
• EAN: 5901969439533

Lietošana

Ievietojiet Keystone moduli saderīgā keystone adapterī vai priekšējā paneļa atverē, līdz tas nofiksējas vietā. Noņemiet izolāciju un sagatavojiet CAT6 FTP kabeli, sakārtojiet pārus saskaņā ar uzdrukāto 568A vai 568B krāsu kodu un terminējiet, izmantojot IDC, nospiežot vāciņu vai izmantojot piemērotu presēšanas instrumentu. Pēc instalēšanas pārbaudiet savienojumu ar tīkla testeri.

Ieteikumi

Izmantojiet moduli vidēs, kur nepieciešams CAT6 FTP ekranējums, un saglabājiet pareizu pāru orientāciju (568A vai 568B) visā instalācijā. Lai iegūtu uzticamus rezultātus, izmantojiet LSA saderīgus terminēšanas instrumentus un pēc terminēšanas pārbaudiet katru saiti. Nepakļaujiet moduli pārmērīgai mehāniskai slodzei vai mitrumam.
