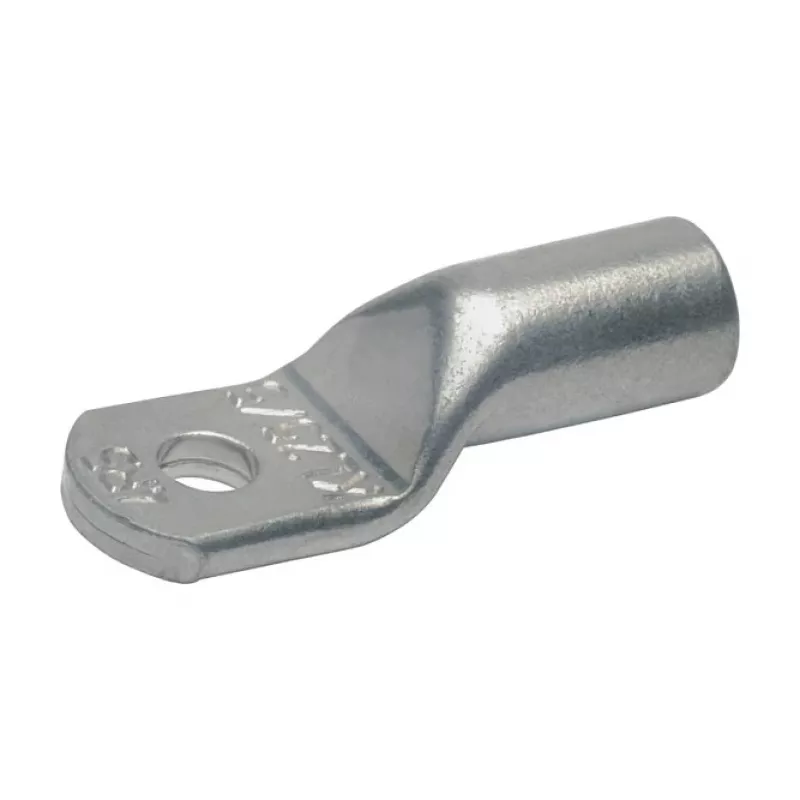

KLAU vara cauruļu kabeļu uzgalis 12R10 240 mm² M10, alvots, DIN 46235

Nodrošiniet drošus lielstrāvas savienojumus rūpnieciskās un enerģētikas lietojumos ar KLAU Copper Tube Cable Lug 12R10. Šis alvotais vara uzgalis ir izstrādāts 240 mm² vadītājiem un M10 skrūvēm, nodrošinot uzticamu, zemas pretestības savienojumu, kas iztur vibrāciju, termiskos ciklus un skarbu vidi. Sešstūra gofrēšanas dizains nodrošina gāzi necaurlaidīgu savienojumu, savukārt pārbaudes atvere ļauj vizuāli pārliecināties par pilnīgu vadītāja ievietošanu.

Kam tas paredzēts

Šis kabeļa uzgalis ir ideāli piemērots elektriķiem, sadales skapju montieriem un apkopes tehniķiem, kas strādā ar elektroenerģijas sadali, sadales iekārtām, motora savienojumiem un zemējuma sistēmām. Tas ir piemērots cietiem, savītiem un smalki savītiem vara vadītājiem līdz 240 mm², padarot to universālu gan jaunām instalācijām, gan modernizācijai.

Galvenās īpašības

• Augstas vadītspējas elektrolītiskais varš (E-Cu) ar alvošanu korozijas izturībai
• Sešstūra gofrēšanas profils nodrošina vienmērīgu saspiešanu un optimālu elektrisko kontaktu
• Pārbaudes atvere vieglai vadītāja ievietošanas dziļuma pārbaudei
• Atbilst DIN 46235 izmēru un veiktspējas standartiem
• Plašs darba temperatūras diapazons no -55°C līdz +150°C
• Atbilst RoHS, piemērots videi jutīgiem projektiem

Specifikācijas

• Vadītāja šķērsgriezums: 240 mm²
• Skrūves cauruma izmērs: M10 (10,5 mm diametrs)
• Kopējais garums: 90 mm
• Platums: 32 mm
• Caurules ārējais diametrs: 22 mm
• Materiāls: elektrolītiskais varš, alvots
• Gofrēšanas veids: sešstūra
• Piemēroti vadītāju klases: 1, 2, 5, 6 (ciets, savīts, smalki savīts)
• Nominālais spriegums: līdz 1000 V (neizolēts)

Padomi

Vienmēr izmantojiet kalibrētu sešstūra gofrēšanas instrumentu, kas atbilst uzgaļa izmēram, lai sasniegtu noteikto izraušanas izturību. Pēc gofrēšanas pārbaudiet pārbaudes atveri, lai pārliecinātos, ka vadītājs ir pilnībā ievietots. Āra vai korozīvā vidē papildu aizsardzībai uzklājiet virs uzgaļa termokrūmiņu.
