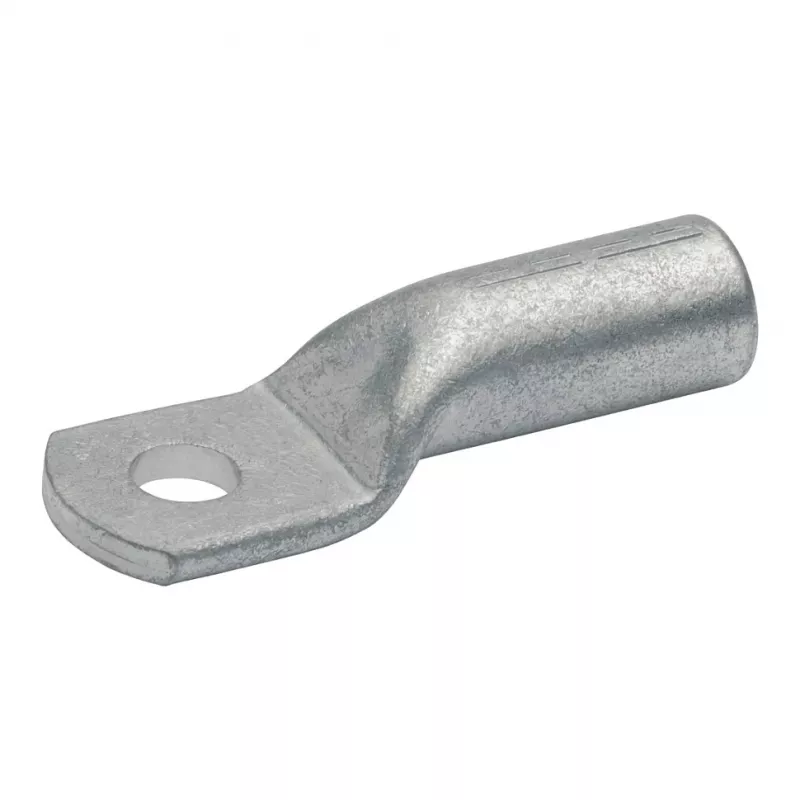

Klauke 109R10 Presējams kabeļa uzgalis, 120 mm², galvaniski alvots, M10 skrūves caurums

Gustav Klauke GmbH 109R10 ir profesionālas klases presējams kabeļa uzgalis, kas paredzēts drošiem, zemas pretestības savienojumiem vara vadītājiem ar šķērsgriezumu 120 mm². Apvienojot augstas tīrības elektrolītisko varu ar galvanisko alvas pārklājumu, šis uzgalis nodrošina izcilu vadītspēju un ilgtermiņa izturību pret koroziju, padarot to par uzticamu izvēli prasīgām elektroinstalācijām.

Priekšrocības

Pateicoties elektrolītiskā vara konstrukcijai un alvošanai, Klauke 109R10 nodrošina izcilu elektrisko veiktspēju, vienlaikus izturot skarbus vides apstākļus. Alvotā virsma uzlabo lodējamību un aizsargā pret oksidēšanos, savukārt integrētais pārbaudes caurums ļauj ātri un droši pārbaudīt presējumu. Izpletusies kabeļa ieeja vienkāršo attīrītā vadītāja ievietošanu, samazinot montāžas laiku.

Piemērots

• Vara kabeļu savienošanai elektroenerģijas sadales un vadības sistēmās
• Zema un vidēja sprieguma sadales iekārtās un paneļu konstrukcijās
• Zemējuma un potenciālu izlīdzināšanas savienojumos
• Rūpnieciskajās iekārtās un automatizācijas instalācijās

Galvenās specifikācijas

• Tips: Presējams kabeļa uzgalis, sērija 109R
• Kabeļa šķērsgriezums: 120 mm²
• Skrūves cauruma diametrs: 10,5 mm (atbilst M10 skrūvei)
• Materiāls: Elektrolītiskais varš (E-Cu)
• Virsma: Galvaniski alvots
• Standarts: DIN 46235
• Konstrukcija: Standarta uzmava ar pārbaudes caurumu, izpletusies ieeja
• Temperatūras diapazons: -55 °C līdz +150 °C
• Bez halogēniem un atbilst RoHS
• Piemērots tikai vara vadītājiem

Ieteikumi

Izmantojiet pareizo presēšanas matricu un instrumentu saskaņā ar ražotāja norādījumiem. Lai sasniegtu optimālus mehāniskos un elektriskos rezultātus, izvēlieties matricas izmēru, kas atbilst uzgaļa uzmavai un kabeļa šķērsgriezumam. Vienmēr pārliecinieties, ka vadītājs ir pilnībā ievietots un presējums ir pārbaudīts caur pārbaudes caurumu pirms ekspluatācijas.
