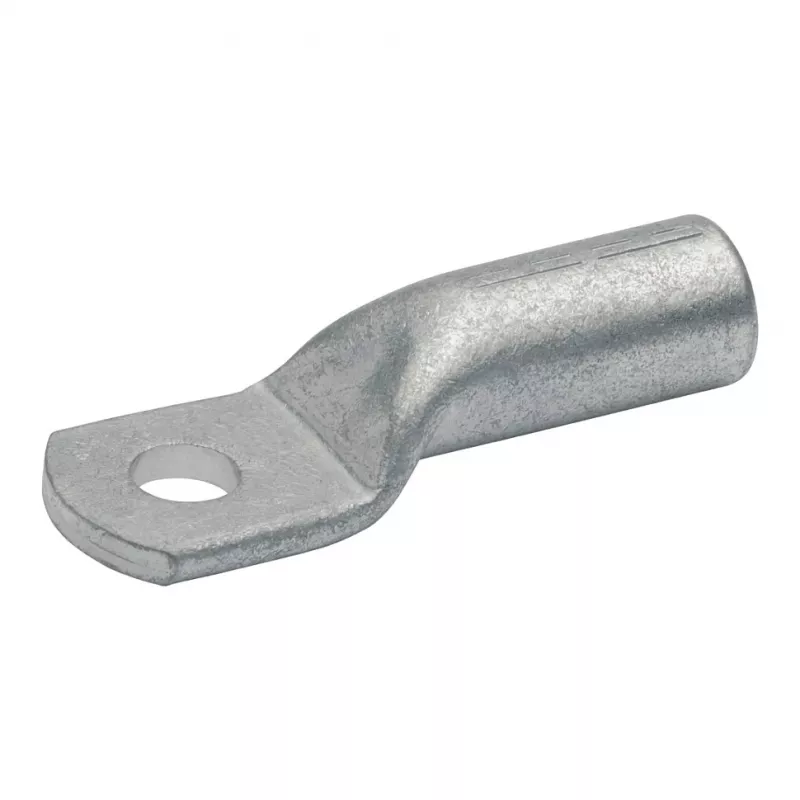

Klauke 110R12 Kompresijas kabeļa uzgalis 150mm² M12 gredzena spailes, alvots varš

Industriālo elektroinstalāciju pasaulē droši un uzticami savienojumi ir obligāti. Neatkarīgi no tā, vai esat sadales iekārtu montētājs vadības paneļu rūpnīcā, apkopes elektriķis elektroenerģijas sadales stacijā vai uzstādītājs, kas strādā ar lielas strāvas kopņu sistēmām, Klauke 110R12 kompresijas kabeļa uzgalis nodrošina, ka katrs savienojums atbilst augstākajiem drošības un veiktspējas standartiem. Šis 110R sērijas uzgalis ir paredzēts pastāvīga, zemas pretestības savienojuma izveidei 150 mm² vara vadītājiem, ar skrūves caurumu, kas saderīgs ar M12 tapām. Ja nepieciešams savienojums, kas spēj izturēt līdz 1000 voltiem un izdzīvot skarbos industriālos apstākļos, šis alvotais elektrolītiskā vara uzgalis ir sastāvdaļa, kurai varat uzticēties.

Galvenās specifikācijas

• Materiāls: augstas tīrības elektrolītiskais varš (E-Cu F25, >99.9% vara)
• Virsmas apdare: galvaniski alvots, lai nodrošinātu izcilu izturību pret koroziju
• Kabeļa šķērsgriezums: 150 mm² (piemērots savītiem, smalki savītiem un masīviem vara vadītājiem, 2., 5. un 6. klase)
• Skrūves cauruma diametrs: 13 mm, piemērots M12 skrūvēm
• Savienojuma metode: kompresijas (crimp) savienojums, izmantojot atbilstošas presformas
• Dizains: bezšuvju cauruļveida stobrs ar pārbaudes atveri ātrai kvalitātes pārbaudei
• Ieteicamie iespiedumi: 4 iespiedumi optimālai mehāniskai un elektriskai izturībai
• Standartu atbilstība: DIN 46235
• Darba temperatūras diapazons: -50°C līdz +150°C

Kāpēc izvēlēties šo

Šo kabeļa uzgali ražo Gustav Klauke GmbH, uzņēmums, kas pazīstams ar saviem precīzi izstrādātajiem kabeļu piederumiem un crimp instrumentiem. Tīra elektrolītiskā vara ar >99.9% vadītspēju izmantošana nodrošina minimālu pretestību un izcilu strāvas nestspēju. Alvošana ne tikai aizsargā varu no oksidēšanās, bet arī uztur stabilu kontakta virsmu pat mitruma vai agresīvas atmosfēras iedarbībā. Stobrs ir paredzēts bezšuvju, gāzi necaurlaidīgam iespiedumam, un pārbaudes atvere ļauj vizuāli pārliecināties, ka vadītājs pirms iespieduma ir pilnībā ievietots. Salīdzinot ar vispārējiem uzgaļiem, šis 110R12 nodrošina konsekventus rezultātus ar Klauke crimp instrumentiem un presformām, dodot uzstādītājiem pārliecību, ka katrs savienojums izturēs stingras elektriskās pārbaudes.

Ideāli lietošanas gadījumi

• Enerģijas sadales paneļi un sadales iekārtas
• Industriālie vadības skapji un motoru vadības centri
• Kopņu savienojumi, kur nepieciešama gredzena spailes
• Lielas strāvas elektroinstalācijas ražošanas uzņēmumos un komunālajos dienestos
• Smagās elektroiekārtas apkope un remonts

Noderīga informācija

Vienmēr saskaņojiet uzgaļa izmēru ar precīzu vadītāja šķērsgriezumu un izmantojiet ieteicamo presformu 150 mm². Skrūves cauruma diametrs ir 13 mm, kas atbilst M12 skrūvei vai tapai. Šis uzgalis ir paredzēts tikai vara vadītājiem – neizmantojiet ar alumīnija vadītājiem. Uzstādot, noņemiet izolāciju līdz stobra garumam, pilnībā ievietojiet vadītāju caur pārbaudes atveri, pēc tam iespiediet ar četriem atbilstoši izvietotiem iespiedumiem. Lai sasniegtu maksimālu veiktspēju, izmantojiet hidraulisko crimp instrumentu ar maināmām presformām. Katrs gabals tiek pārdots atsevišķi (EAN 4012078056137), un marķējums uz stobra norāda šķērsgriezumu izsekojamībai.
