Koaksiālais kabelis DELOCK 67413, SMA uz I-PEX MHF1, 1,13 mm, 0,1 m, melns

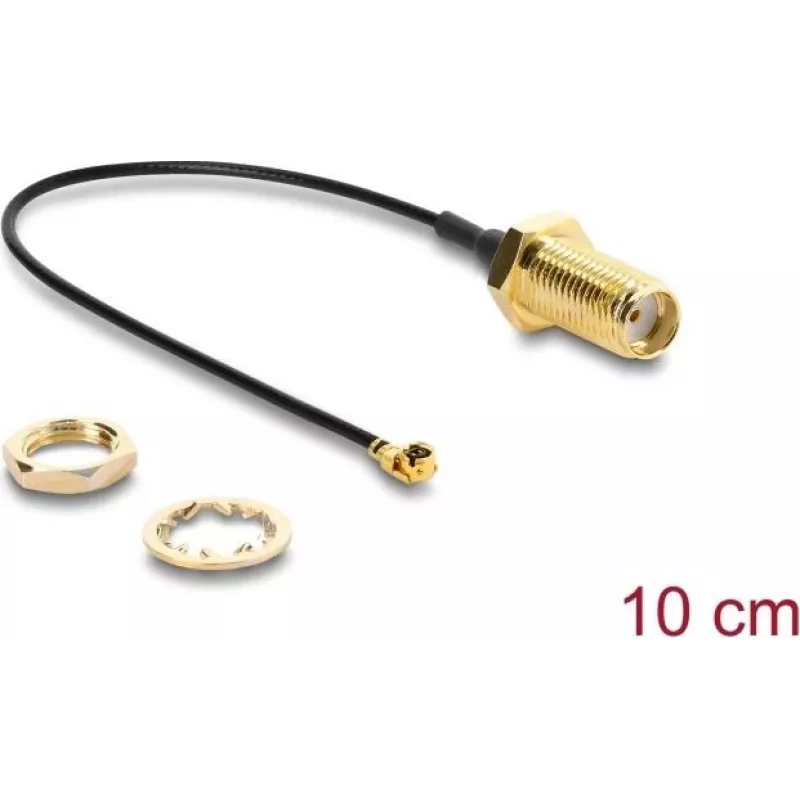

DELOCK 67413 ir 0,1 m koaksiālais kabelis ar 1,13 mm diametru, kas paredzēts RF signāla savienojumiem. Vienā galā ir SMA tēviņa savienotājs, bet otrā – I-PEX MHF1 (MHF® I) spraudnis, nodrošinot kompaktu, zemus zudumus radošu saiti antenu, bezvadu moduļu vai RF plates savienojumiem, kur svarīga vieta un augstfrekvences veiktspēja. Kabelis atbalsta darbību no līdzstrāvas līdz 6 GHz un tiek piegādāts melnā krāsā.

Priekšrocības

Šis koaksiālais kabelis piedāvā īsu, uzticamu savienojumu ar nominālo pretestību 50 Ω, kas piemērots RF sistēmām. Tā mazais 1,13 mm diametrs un īsais 0,1 m garums samazina ievades zudumus un minimizē signāla atstarojumus tuvu izvietotās instalācijās. SMA tēviņa saskarnes un I-PEX MHF1 spraudņa kombinācija ļauj tieši savienot ārējās antenas vai ar SMA aprīkotas ierīces ar iekšējiem radio moduļiem, kuri izmanto MHF1 savienotājus.

Piemērots

• Ārējo antenu savienošanai ar bezvadu moduļiem, kuriem ir I-PEX MHF1 saskarnes
• Īss pārejas savienojums starp RF platēm un antenu savienotājiem kompaktās ierīcēs
• Augstfrekvences moduļu prototipēšana un testēšana līdz 6 GHz
• Antenu vadu nomaiņa vai pagarināšana maršrutētājos, IoT ierīcēs un iegultajos radio

Galvenās specifikācijas

• Savienotāju veidi: SMA tēviņš uz I-PEX MHF1 spraudni
• Kabeļa garums: 0,1 m
• Kabeļa diametrs: apm. 1,13 mm
• Impedance: 50 Ω
• Frekvenču diapazons: līdzstrāva – 6 GHz
• Kabeļa vājinājums: 3,8 dB/m pie 3 GHz; 5,4 dB/m pie 6 GHz
• Izolācijas pretestība: 500 MΩ pie līdzstrāvas 500 V
• Vītnes garums (SMA): 10 mm
• Krāsa: melna

Kā lietot

Izlīdziniet SMA tēviņa savienotāju ar atbilstošo SMA ligzdu un ar roku pievelciet vītņoto savienojumu, līdz tas ir nostiprināts; izvairieties no pārāk stipras pievilkšanas, lai nesabojātu vītni vai savienotāju. Pievienojiet I-PEX MHF1 spraudni atbilstošajai MHF1 ligzdai uz bezvadu moduļa vai plates, viegli iespiežot spraudni tā uztvērējā, līdz tas ir ievietots. Pirms savienošanas pārliecinieties, ka abas saskares virsmas ir tīras un bez netīrumiem. Izvietojiet kabeli, izvairoties no asiem līkumiem; ievērojiet liekuma rādiusu, kas lielāks par kabeļa diametru, lai saglabātu RF veiktspēju.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet šo īso kabeli tikai tuvu savienojumu veikšanai un izvairieties no nevajadzīgiem pagarinājumiem. Ja ir nepieciešama augstāka frekvenču veiktspēja vai mazāks vājinājums lielākos attālumos, izvēlieties kabeli ar lielāku diametru un mazāku vājinājumu. Periodiski pārbaudiet savienotājus attiecībā uz koroziju vai nodilumu un nomainiet kabeli, ja tiek novēroti fiziski bojājumi vai ievērojams signāla zudums.
