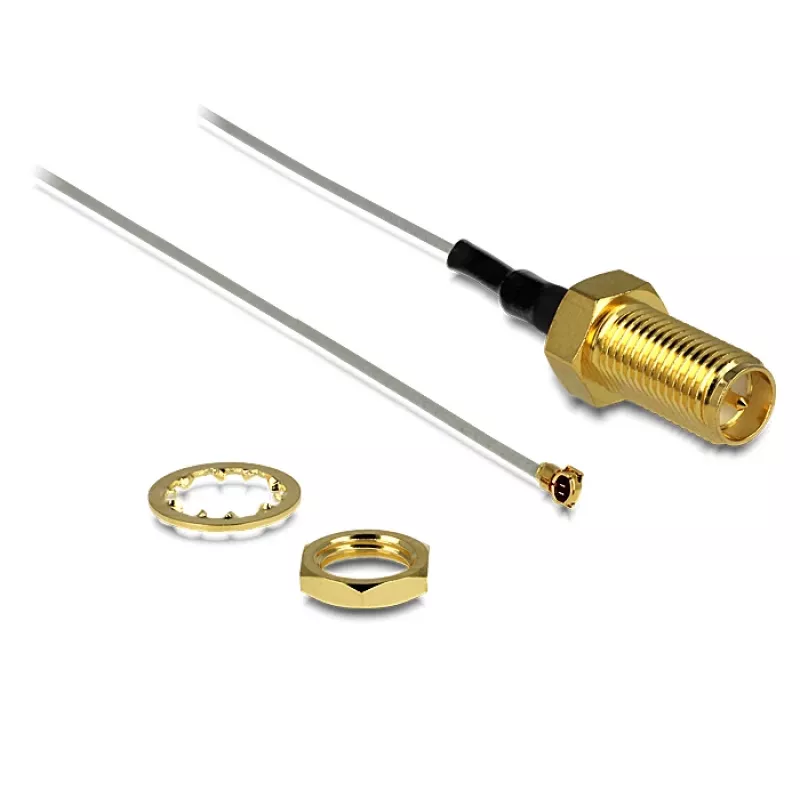

Koaksiālais kabelis DeLOCK 88815 0,2 m MHF IV (I-PEX) RP-SMA pelēks

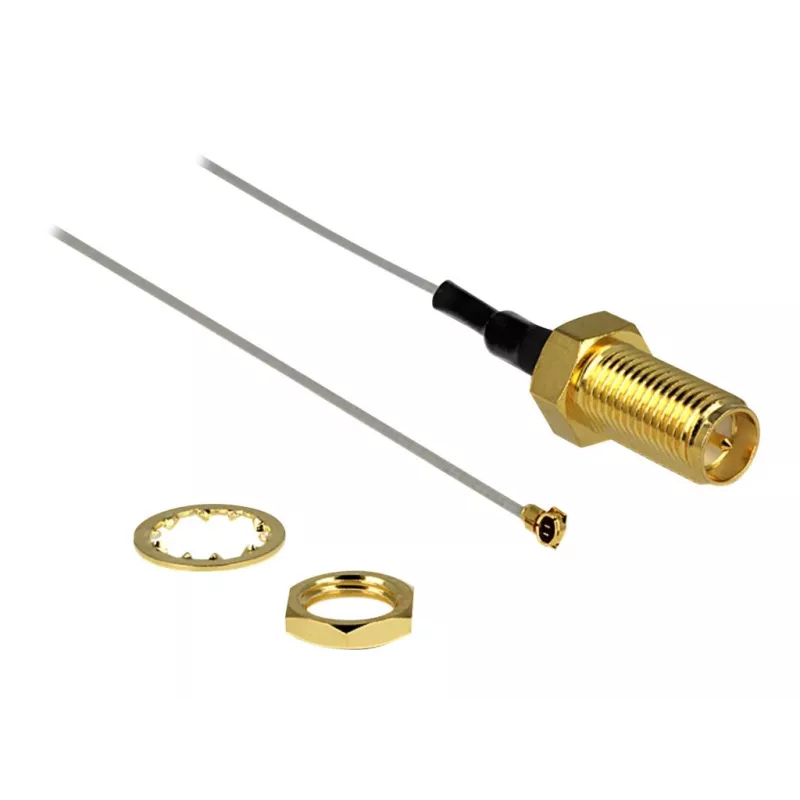

DeLOCK 88815 koaksiālais kabelis ir 0,2 m savienojuma kabelis ar RP-SMA ligzdas starpsienas savienotāju vienā galā un MHF IV (I-PEX) saderīgu spraudni (HSC MXHP32 / Murata) otrā galā. Tas ir 50 omu koaksiālais kabelis ar 0,81 mm diametru un pelēku izolāciju, paredzēts RF savienojumiem, kur ir ierobežota vieta un nepieciešama uzticama signāla pārraide.

Priekšrocības

Kabelis apvieno kompaktu MHF IV (I-PEX) spraudni ar standarta RP-SMA ligzdas starpsienas savienotāju, nodrošinot savienojumu starp miniatūriem RF moduļiem un ierīcēm ar RP-SMA saskarnēm. Tā 50 omu pretestība un koaksiālā konstrukcija atbalsta stabilu augstfrekvences signāla pārraidi. Īsais 200 mm garums un plānais 0,81 mm diametrs padara to piemērotu šaurām instalācijām, savukārt pelēkais apvalks nodrošina neitrālu izskatu.

Piemērots

• Miniatūru RF moduļu (ar MHF IV / I-PEX ligzdām) savienošanai ar ārējiem RP-SMA antenu portiem
• Iekšējām vai kompaktām ierīču instalācijām, kur ir ierobežota vieta
• Wi‑Fi, Bluetooth un citiem RF lietojumiem, kuriem nepieciešami 50 omu savienojumi

Galvenās specifikācijas

• Savienotāji: MHF IV (I-PEX) spraudnis (HSC MXHP32 / Murata) uz RP-SMA ligzdas starpsienas savienotāju
• Kabeļa tips: koaksiāls
• Kabeļa garums: 200 mm
• Kabeļa diametrs: 0,81 mm
• Tinuma garums: 10 mm
• Pretestība: 50 omi
• Krāsa: pelēka

Kā lietot

Pievienojiet MHF IV (I-PEX) spraudni atbilstošajai ligzdai uz RF moduļa vai plates, pēc tam uzstādiet RP-SMA ligzdas starpsienas savienotāju ierīces panelī vai pievienojiet to RP-SMA vīrišķajam savienotājam. Pārliecinieties, ka savienotāji ir izlīdzināti, un viegli spiediet, līdz tie fiksējas; nelietojiet pārmērīgu spēku. Uzmanīgi izvietojiet koaksiālo kabeli, lai izvairītos no asiem izliekumiem, un ievērojiet norādīto liekuma rādiusu, lai nodrošinātu uzticamu darbību.

Ieteikumi

Lai nodrošinātu optimālu signāla integritāti, izvairieties no atkārtotas liekšanas savienotāju galu tuvumā un izvietojiet kabeļus pēc iespējas īsākus. Pirms instalēšanas pārbaudiet savienotāju saderību (MHF IV / I-PEX un RP-SMA).
