Koaksiālais kabelis DeLOCK 88824 0,35 m MHF (I-PEX) RF SMA Melns

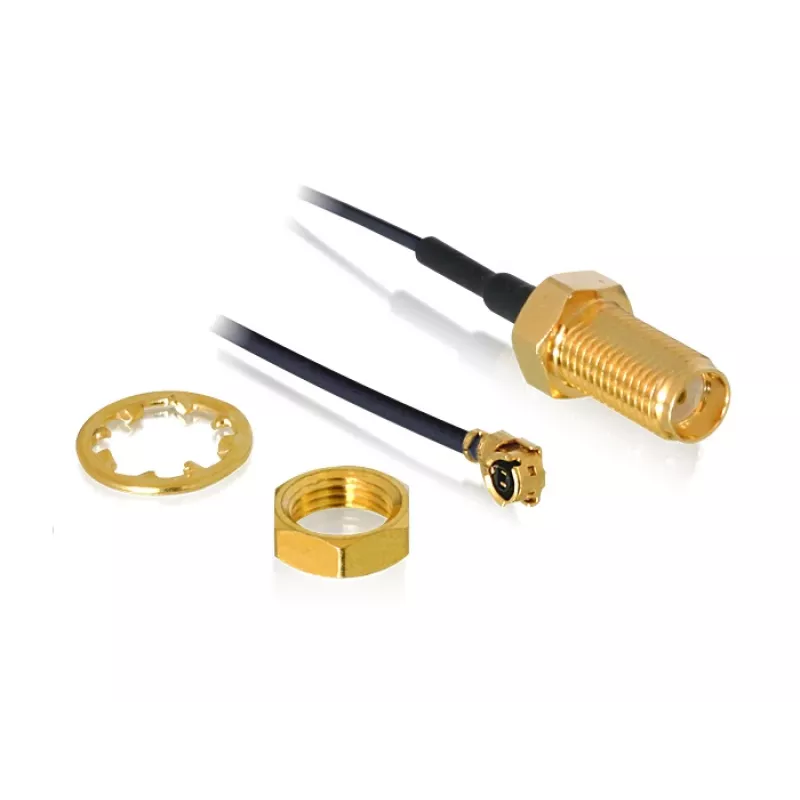

DeLOCK 88824 koaksiālais kabelis ir 0,35 m RF savienojuma kabelis ar RF SMA spraudkontakta starpsienas savienotāju vienā galā un MHF (I-PEX) / U.FL-LP-088 saderīgu spraudni otrā galā. Tas ir 50 omu koaksiālais kabelis ar 1,37 mm diametru un 10 mm tinuma garumu, kas paredzēts radiofrekvences signālu pārraidei līdz 6 GHz kompaktās vai telpas ierobežotās instalācijās.

Priekšrocības

Kabelis apvieno standarta RF SMA starpsienas savienotāju ar MHF (I-PEX) spraudni, nodrošinot savienojumu starp ierīcēm, kas izmanto šīs izplatītās RF saskarnes. Tā īsais 350 mm garums un plānais 1,37 mm koaksiālais vads atvieglo izvietošanu šaurās vietās, savukārt 50 omu pretestība un atbalsts līdz 6 GHz nodrošina savietojamību ar daudziem RF moduļiem un antenām.

Piemērots

Galvenās specifikācijas

Kā lietot

Izlīdziniet MHF (I-PEX) spraudni ar atbilstošo ligzdu uz RF moduļa un viegli piespiediet, līdz tas nofiksējas vietā. Ievietojiet RF SMA starpsienas savienotāju panelī vai savienojiet ar atbilstošo SMA savienotāju un nostipriniet, ja nepieciešams. Izvairieties no pārmērīgas locīšanas vai vilkšanas savienotāju galu tuvumā; saglabājiet norādīto tinuma garumu izvietošanas laikā, lai saglabātu signāla integritāti.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet šo 50 omu koaksiālo kabeli savienojumiem tā nominālajā frekvencē (līdz 6 GHz) un izvairieties no atkārtotas atvienošanas pie MHF (I-PEX) spraudņa, lai novērstu nodilumu. Izvietojiet kabeli ar lēzeniem izliekumiem un samaziniet asus līkumus, lai saglabātu pretestību un samazinātu signāla zudumus.
