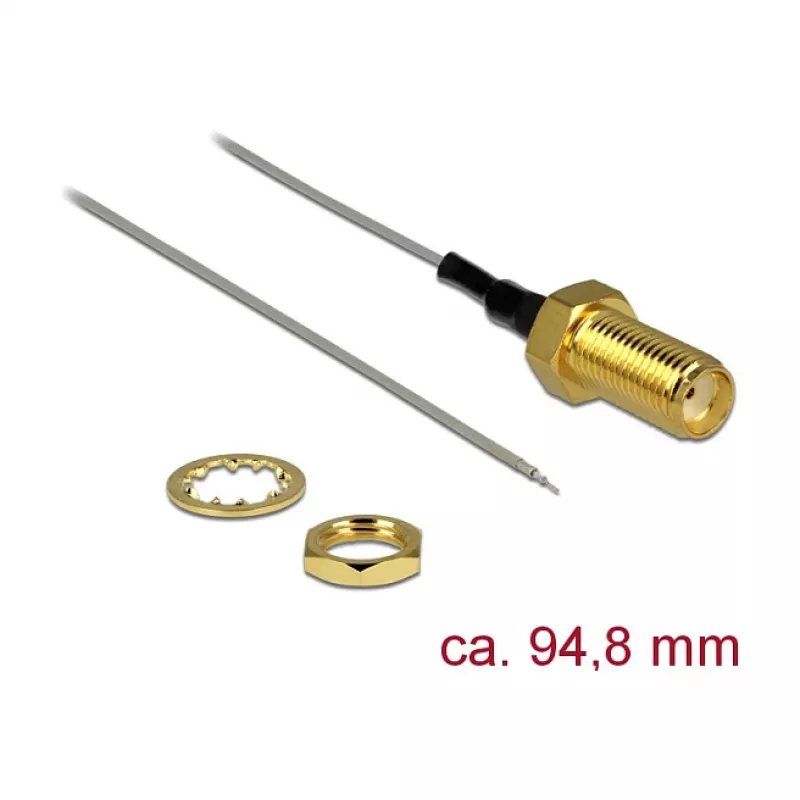

Koaksiālais kabelis DeLOCK 89600 94,8 m SMA Atvērts gals alvēts Zelts Pelēks

Šis Delock koaksiālais kabelis ir paredzēts antenas signāla padevei ierīces iekšienē. Tam vienā galā ir SMA ligzdas starpsienas savienotājs, bet otrā – atvērts/alvēts gals, un kopējais kabeļa garums ir aptuveni 94,8 mm. Kabeļa raksturīgā pretestība ir 50 omi, un tas ir koaksiālā tipa ar pelēku ārējo apvalku.

Priekšrocības

Kabelis nodrošina kompaktu savienojuma risinājumu iekšējām antenu instalācijām, ar standarta SMA ligzdas starpsienu drošai montāžai un atvērtu alvētu galu elastīgai terminēšanai. Ar mazu kabeļa diametru un īsu vītnes garumu aptuveni 10 mm, tas ir piemērots šaurām vietām un nodrošina mērenu vājinājumu pie 2,4 GHz.

Piemērots

Galvenās specifikācijas

Kā lietot

Montējiet SMA ligzdas starpsienu ierīces šasijā vai paredzētajā paneļa vietā un nostipriniet to, izmantojot starpsienas montāžas metodi. Novietojiet koaksiālo kabeli līdz vajadzīgajai iekšējai antenas pozīcijai un terminējiet atvērto alvēto galu, lodējot vai pievienojot mērķa savienotājam vai PCB kontaktlaukumam atbilstoši jūsu lietojuma prasībām. Pārliecinieties, ka kabeļa liekuma rādiuss nav mazāks par norādīto aptuveni 4,5 mm, lai izvairītos no bojājumiem.

Ieteikumi

Izmantojiet kabeli tikai iekšējiem savienojumiem un nepakļaujiet to mehāniskai slodzei vai āra apstākļiem. Ievērojiet ieteikto liekuma rādiusu un pārbaudiet lodējumus vai terminējumus, lai nodrošinātu uzticamu antenas veiktspēju pie 2,4 GHz.
