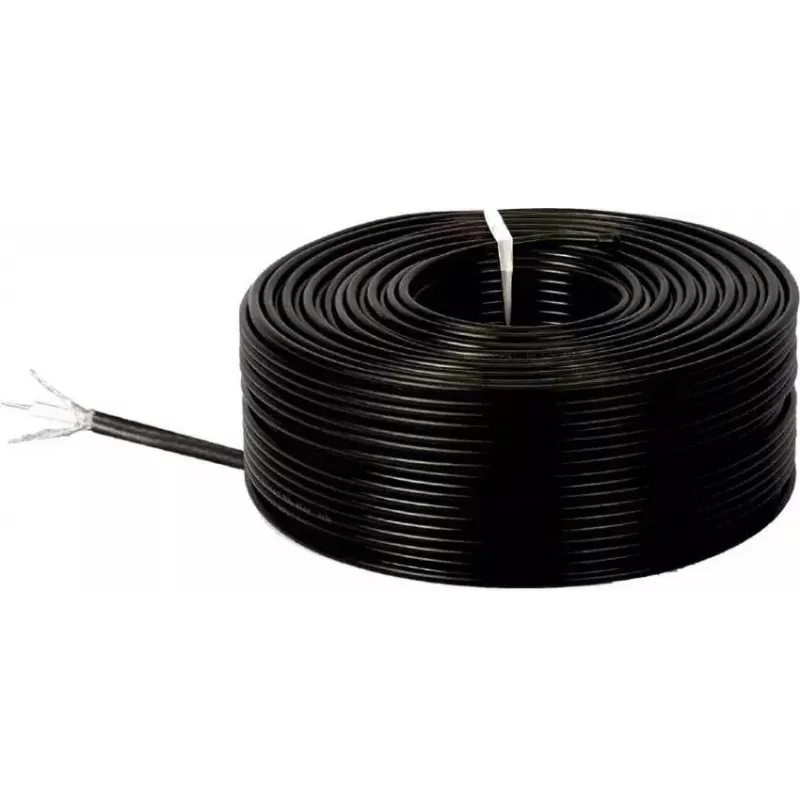

Koaksiālais kabelis Microconnect BNC-HDSDI-100R 100m HD-SDI

MicroConnect 12G SDI koaksiālais kabelis BNC-HDSDI-100R ir 100 m, 75 Ω kabelis, kas izstrādāts profesionālai SDI signālu pārraidei. Tas atbalsta 12G-SDI, 6G-SDI, 3G-SDI un HD-SDI standartus un ir piemērots izšķirtspējai līdz 4096×2160 @ 60 Hz un Full HD 1080p, nodrošinot stabilu video savienojamību starp kamerām, monitoriem un apraides aprīkojumu.

Priekšrocības

Kabelis nodrošina zemu signāla zudumu un pretestību atbilstošu 75 Ω konstrukciju, lai saglabātu signāla integritāti garos posmos. Tā saderība ar vairākiem SDI standartiem (12G, 6G, 3G un HD) padara to daudzpusīgu pašreizējām un mantotajām profesionālajām video sistēmām. 100 m ruļļa garums samazina vajadzību pēc vairākiem savienojumiem un vienkāršo uzstādīšanu uz vietas vai studijas vidē.

Piemērots

• Profesionālu HD/4K kameru pievienošanai ierakstītājiem vai pārslēdzējiem
• Signāla maršrutēšanai starp monitoriem, maršrutētājiem un apraides infrastruktūru
• Pagaidu vai pastāvīgām instalācijām studijās, OB-busos vai pasākumu norises vietās

Galvenās specifikācijas

• Garums: 100 m
• Pretestība: 75 Ω
• Atbalstītie standarti: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI
• Maksimālā izšķirtspēja: līdz 4096×2160 @ 60 Hz un Full HD 1080p
• Konektori: BNC (saskaņā ar produkta nosaukumu)
• Zīmols: MicroConnect, MPN: BNC-HDSDI-100R, EAN: 5715063475362

Kā lietot

Attiniet 100 m kabeli no ruļļa un novadiet to starp ierīcēm, nodrošinot minimālu locīšanu un bez asu līkumu veidošanas. Pievienojiet vai terminējiet BNC konektorus SDI BNC pieslēgvietās kamerām, monitoriem, pārslēdzējiem vai ierakstītājiem. Garos posmos izvairieties no ciešas satīšanas un turiet kabeli tālāk no spēcīgiem elektriskiem traucējumu avotiem. Pirms instalācijas pabeigšanas pārbaudiet video pārraidi vēlamajā izšķirtspējā (piem., 4K@60Hz), lai apstiprinātu signāla integritāti.

Ieteikumi

Lai iegūtu labāko veiktspēju, izmantojiet pareizu BNC krimpošanu vai rūpnieciski terminētus konektorus un izvairieties no pārmērīgas konektoru atkārtotas izmantošanas tajos pašos punktos. Pārraidot 12G-SDI signālus augstā izšķirtspējā/lielos attālumos, pārbaudiet signāla kvalitāti ar atbilstošu monitoringa aprīkojumu un, ja nepieciešams, pievienojiet aktīvos ekvalaizerus vai atkārtotājus/pastiprinātājus.
