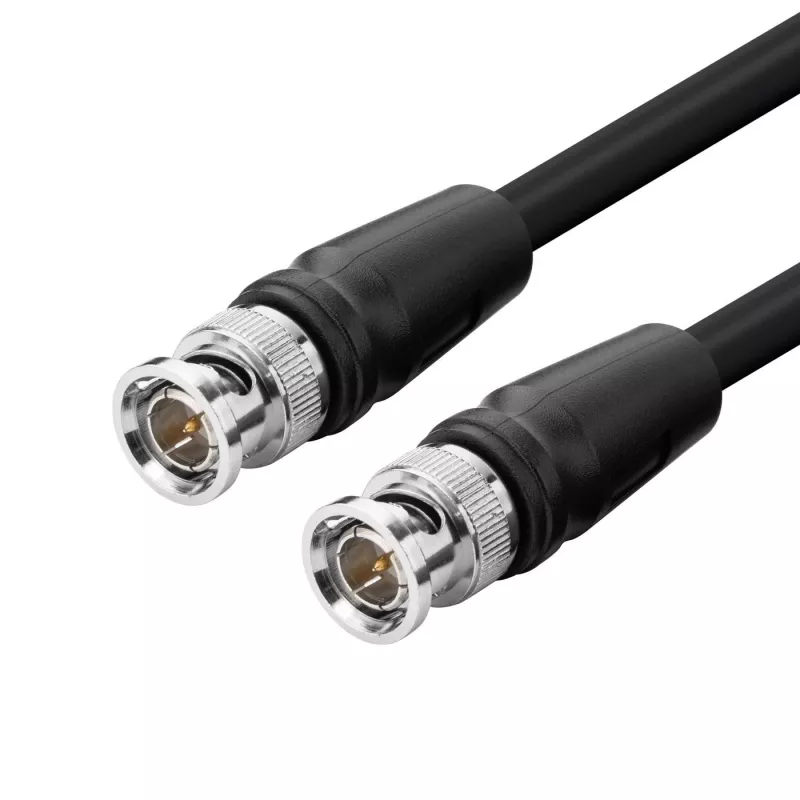

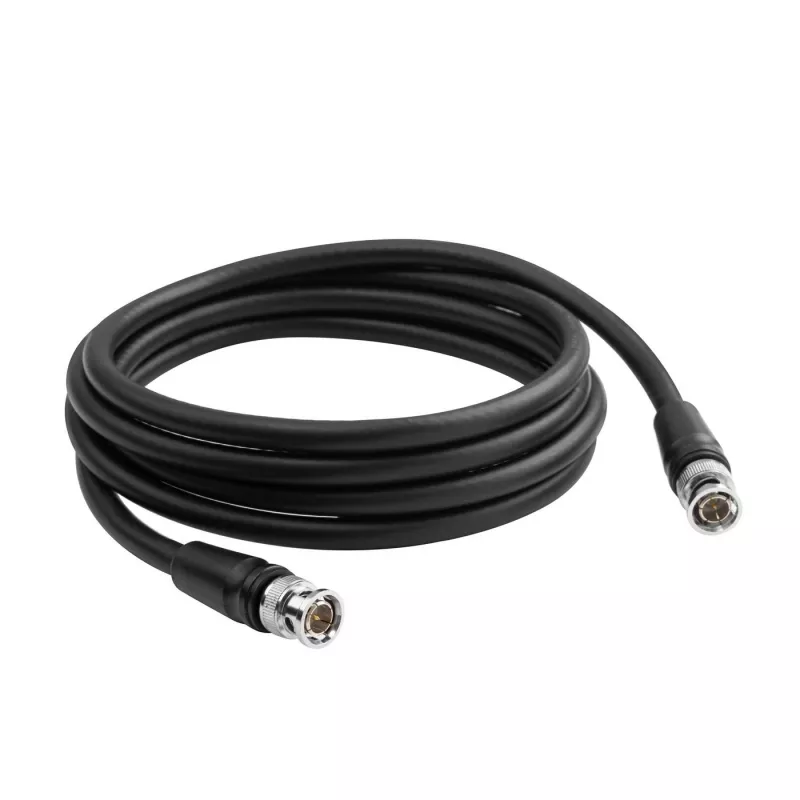

Koaksiālais kabelis Microconnect BNC-HDSDI-20M BNC RG-6 20m Melns

MicroConnect 12G SDI koaksiālais kabelis (BNC-HDSDI-20M) ir 20 m garš RG-6 kabelis ar BNC savienotājiem abos galos, paredzēts profesionālai SDI video pārraidei. Tas atbalsta 12G-SDI, 6G-SDI, 3G-SDI un HD-SDI signālus, nodrošinot izšķirtspēju līdz 4K pie 60 Hz (4096×2160) un Full HD 1080p. Kabeļa raksturīgā pretestība ir 75 omi, tam ir izturīgs melns apvalks; izstrādājuma svars ir aptuveni 0,6 kg, un uz to attiecas 25 gadu garantija. Kabelis atbilst CE, REACH un RoHS standartiem.

Priekšrocības

Šis MicroConnect RG-6 BNC kabelis piedāvā plašu SDI savietojamību ar 12G/6G/3G/HD standartiem, ļaujot vienu kabeli izmantot vairākām profesionālām video darbplūsmām. Tā 20 m garums nodrošina elastību studijas vai izbraukuma uzstādījumos, vienlaikus saglabājot pareizo 75 omu pretestību minimāliem signāla zudumiem. BNC savienotāji garantē drošus, standarta SDI savienojumus, un kabeļa atbilstība CE, REACH un RoHS prasībām sniedz pārliecību par atbilstību normatīvajiem aktiem.

Piemērots

• Profesionālām videokamerām un ierakstītājiem ar SDI izejām/ieejām
• Raidorganizāciju, studiju un tiešraides producēšanas signālu maršrutēšanai
• 4K60 video saitēm un Full HD 1080p monitoringam
• Sasavienojumiem starp komutatoriem, maršrutētājiem un pārveidotājiem, kas atbalsta SDI

Galvenās specifikācijas

• Kabeļa tips: RG-6
• Kabeļa garums: 20 m
• Savienotāji: BNC uz BNC
• Atbalstītie formāti: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI
• Maksimālā izšķirtspēja: līdz 4096×2160 pie 60 Hz un Full HD 1080p
• Pretestība: 75 omi
• Izstrādājuma krāsa: Melna
• Svars: 0,6 kg
• Atbilstība: CE, REACH, RoHS
• Garantija: 25 gadi

Lietošana

Pievienojiet vienu BNC savienotāju avota ierīces SDI izejai un otru BNC savienotāju mērķa ierīces SDI ieejai, pārliecinoties, ka savienotāji ir pilnībā ievietoti un kabelis ir izvilkts, izvairoties no asiem līkumiem. Izmantojiet 20 m garumu, lai izvietotu kameras, monitorus vai maršrutēšanas aprīkojumu pēc vajadzības; pārbaudiet signāla integritāti uztverošajā ierīcē un pielāgojiet aprīkojuma iestatījumus vēlamajai izšķirtspējai un kadru ātrumam (līdz 4K60). Atvienojot, turiet aiz BNC savienotāja korpusa, nevis velciet kabeli.

Ieteikumi

Lai nodrošinātu uzticamu augsta joslas platuma pārraidi, izvairieties no SDI kabeļa novietošanas blakus augstsprieguma elektrolīnijām un saglabājiet kabeļa līkumus virs ražotāja noteiktā minimālā līkuma rādiusa. Ilgtermiņa instalācijām nostipriniet kabeli ar piemērotiem klipšiem vai saitēm un periodiski pārbaudiet, vai savienotājiem nav korozijas vai bojājumu, lai saglabātu optimālu 4K60 un HD-SDI veiktspēju.
