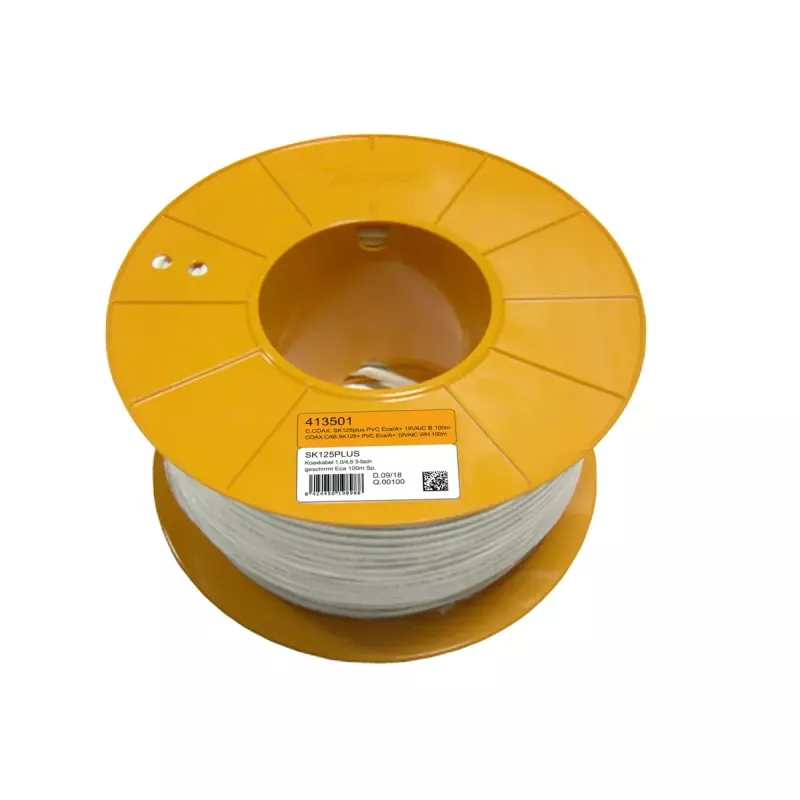

Koaksiālais kabelis Televes SK125plus 100 m balts

Koaksiālais kabelis Televes SK125plus 100 m balts ir 75 Ω koaksiālais kabelis, kas paredzēts uzticamai signāla pārraidei garos posmos. Kabelim ir abi vadītāji no vara (Cu/Cu), PVC apvalks un trīskārši ekranēta (Trishield) struktūra ar papildu folijas slāni un pinuma pārklājumu 55 %, kas palielina imunitāti pret elektromagnētiskajiem traucējumiem un samazina signāla zudumus. Tas ir piemērots iekštelpu un āra instalācijām un atbilst EN 50117 A+ klases konstrukcijas prasībām.

Priekšrocības

SK125plus kabelis apvieno vara vadītājus, PVC apvalku un trīs ekranēšanas slāņus, lai nodrošinātu zemu pārvades pretestību zemās frekvencēs un augstu ekranēšanas vājinājumu plašā radio frekvenču diapazonā. Tā konstrukcija nodrošina uzlabotu aizsardzību pret elektromagnētiskajiem trokšņiem un garantē nemainīgu signāla kvalitāti audio, video un apraides lietojumiem.

Piemērots

• TV un FM sadales tīkliem
• Satelītu un virszemes antenu kabeļiem
• CCTV video pārraidei
• Iekštelpu un āra instalācijām, kur nepieciešama augsta ekranēšana

Galvenās specifikācijas

• Garums: 100 m
• Pretestība: 75 Ω
• Vadītāji: varš/varš (Cu/Cu)
• Ekranēšana: trīskāršs ekrāns (folija + folija + pinums), pinuma pārklājums 55 %
• Standarta klase: EN 50117 A+ klase
• Pārvades pretestība (TI) 5–30 MHz: < 2,5 mΩ/m
• Ekranēšanas vājinājums (SA) 5–1000 MHz: > 95 dB
• Ekranēšanas vājinājums (SA) 1000–2000 MHz: > 85 dB
• Ekranēšanas vājinājums (SA) 2000–3000 MHz: > 75 dB
• Apvalks: PVC

Lietošanas instrukcija

Izvelciet koaksiālo kabeli starp ierīcēm vai sadales punktiem, izvairoties no asiem līkumiem un stingriem samezglojumiem. Uzmanīgi noņemiet ārējo apvalku un ekranējumu, lai atklātu dielektriķi un centrālo vadītāju, pēc tam savienojumu noslēdziet ar piemērotiem 75 Ω savienotājiem vai presējamiem savienojumiem, ievērojot ražotāja norādījumus. Kur iespējams, ievērojiet atstatumu no augstsprieguma elektrolīnijām un nostipriniet kabeli ar piemērotiem skavām vai saitēm, lai novērstu mehānisku spriedzi.

Ieteikumi

Instalācijām vietās ar augstu elektromagnētisko traucējumu līmeni izmantojiet SK125plus trīskārši ekranēto kabeli, lai saglabātu signāla integritāti. Nodrošiniet pareizu savienotāju noslēgšanu un ekrāna iezemēšanu, lai maksimāli palielinātu kabeļa ekranēšanas veiktspēju.
