Koaksiālais savienotājs DeLOCK 90359

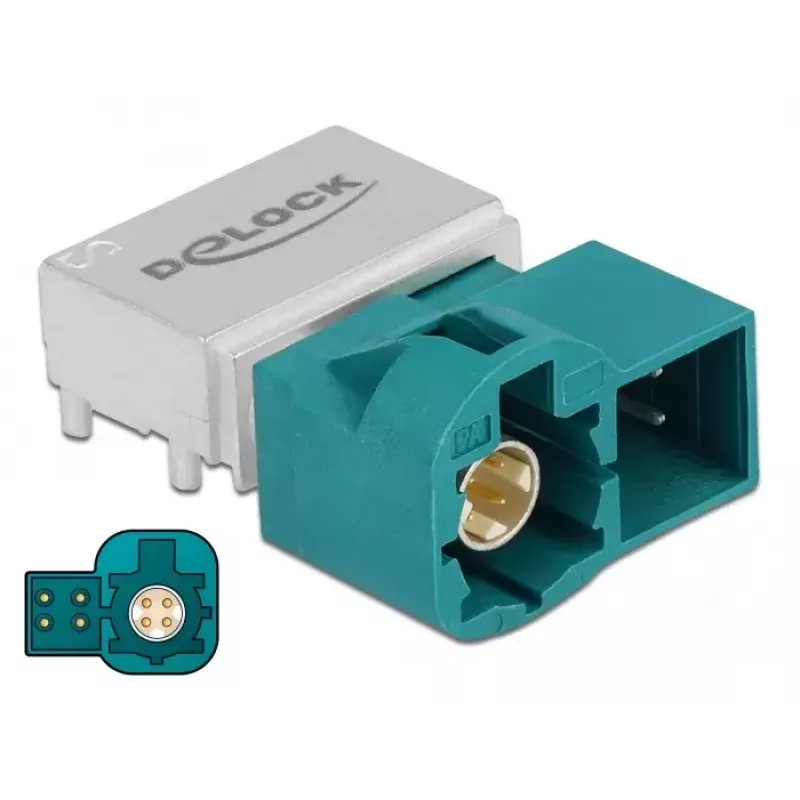

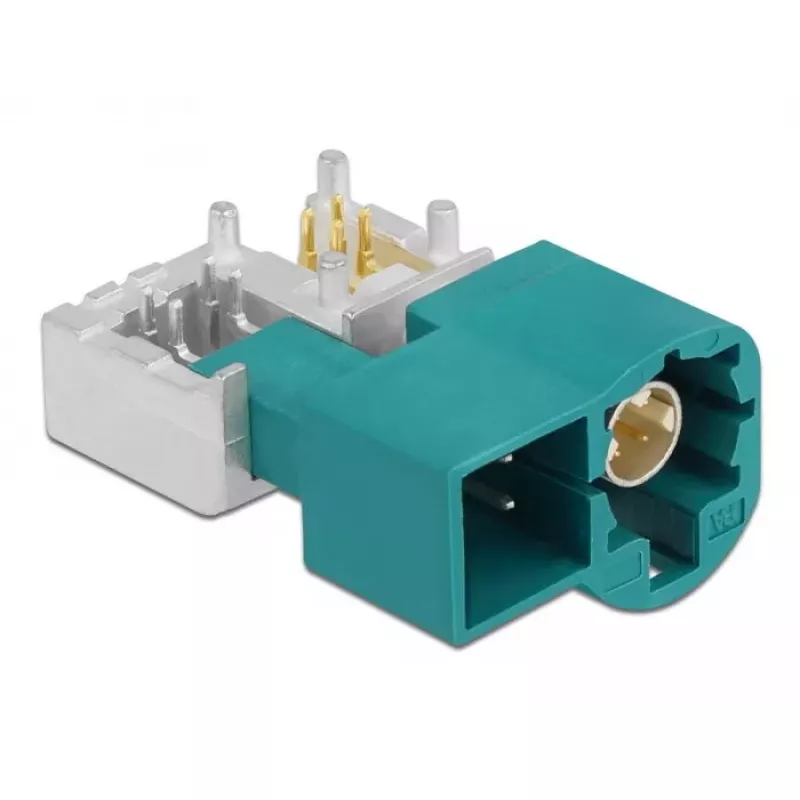

DeLOCK 90359 koaksiālais savienotājs ir vīrišķais HSD Z savienotājs ar 90° leņķi, kas paredzēts elektrisko un elektronisko komponentu savienojumiem transportlīdzekļos un citās kompaktās instalācijās. Tajā ir četri papildu barošanas kontakti, kas realizē Power over HSD (PoH) – Rosenberger koncepciju, kura pārraida strāvu pa atsevišķiem vadītājiem līdztekus datu signālam, lai barotu kameras, displejus vai līdzīgas gala ierīces. Savienotājs ir kompakts (21 mm platums, 28 mm dziļums, 14 mm augstums) un tiek piegādāts kā viena vienība polietilēna maisiņā.

Priekšrocības

Leņķveida HSD Z vīrišķais savienotājs ietaupa vietu šauros mezglos un nodrošina uzticamu koaksiālā signāla pārraidi. Iebūvētie +4 barošanas kontakti atbalsta PoH perifērijas ierīču attālinātai barošanai bez atsevišķas barošanas kabeļu sistēmas. Tā kompaktie izmēri un nozarē standartizētais formas faktors vienkāršo integrāciju transportlīdzekļu elektronikā un kompaktā iekārtā.

Piemērots

Galvenās specifikācijas

Kā lietot

Izlīdziniet vīrišķo HSD Z savienotāju ar atbilstošo sievišķo HSD ligzdu un ievietojiet pareizā leņķī, līdz savienotājs pilnībā iegulstas. Pārliecinieties, ka savienojamās ligzdas ir saderīgas ar PoH, ja nepieciešama attālināta barošana. Nostipriniet savienotāju un jebkuru kabeļa spriegojuma atvieglojumu saskaņā ar uzstādīšanas vidi un transportlīdzekļa ražotāja norādījumiem. Ievērojiet standarta elektroinstalācijas un zemējuma praksi, integrējot datu un barošanas vadus.

Ieteikumi

Izmantojiet savienotāju ar saderīgām HSD ligzdām un ierīcēm, kas paredzētas Power over HSD. Pirms PoH ieslēgšanas pārbaudiet gala ierīces sprieguma un strāvas prasības. Novērsiet pārmērīgu mehānisko spriegumu un, ja nepieciešams, aizsargājiet savienojumu no piesārņojuma un mitruma.
