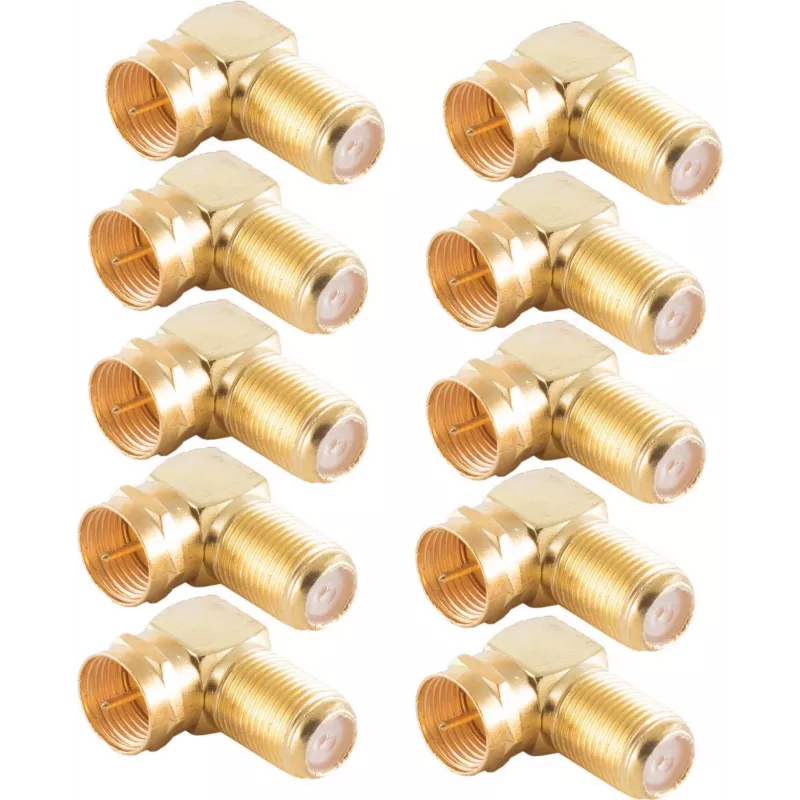

Koaksiālais savienotājs F-tipa ShiverPeaks BS15-301814

ShiverPeaks BS15-301814 F-tipa koaksiālie savienotāji ir kompakti, metāla savienotāji, kas izstrādāti uzticamai RF signālu pārraidei mājas un profesionālajās AV sistēmās. Pieejami iepakojumā pa 10 gabaliem, katram savienotājam abos galos ir F-tipa termināli, lai savienotu koaksiālos kabeļus vai noslēgtu kabeļu galus televīzijas, satelītu un platjoslas instalācijām. Savienotāji nodrošina stabilu mehānisko un elektrisko savienojumu, kas samazina signāla zudumus un palīdz saglabāt attēla un skaņas kvalitāti visā koaksiālajā līnijā.

Priekšrocības

Šie F-tipa savienotāji piedāvā konsekventu pretestības saskaņošanu 75 Ω koaksiālajām sistēmām, vītņotu mehānisko savienojumu drošai piestiprināšanai un korozijizturīgu apdari ilgākam kalpošanas laikam. To kompaktā forma ļauj tos izmantot šaurās vietās, un vienkāršais uzskrūvējamais dizains nodrošina ātru uzstādīšanu bez specializētiem instrumentiem. Iepakojums pa 10 gabaliem nodrošina vairākus termināļus vai rezerves daļas lielākiem projektiem.

Piemērots

• Koaksiālo kabeļu savienošanai mājas kinozāles un TV sistēmās
• Satelītantena kabeļu termināliem un savienojumiem
• Kabeļmodema un platjoslas koaksiālajiem savienojumiem
• Nomaiņas vai rezerves savienotājiem uzstādīšanai un apkopei

Galvenās specifikācijas

• Savienotāja tips: F-tipa (sieviešu/vīriešu savietojamība caur vītņotu saskarni)
• Pretestība: 75 omi
• Materiāls: metāla korpuss ar korozijizturīgu apdari
• Daudzums iepakojumā: 10 savienotāji
• Montāžas metode: uzskrūvējams/vītņots savienojums

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, atsedzot pīto ekrānu un dielektriķi līdz ieteicamajiem izmēriem F-tipa savienotājam. Uzbīdiet savienotāju uz kabeļa gala un pievelciet vītņoto savienojumu, līdz tas ir stingri nostiprināts; pārliecinieties, ka centrālais vadītājs pareizi izvirzās uzticamam kontaktam. Lai savienotu divus kabeļus, terminējiet katru galu un pēc tam saskrūvējiet savienotājus kopā vai izmantojiet savienotāja tipu, kas paredzēts iekšējai savienošanai. Pārbaudiet fizisko savienojumu un pēc uzstādīšanas, ja iespējams, pārbaudiet signāla līmeņus ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Izmantojiet šos savienotājus ar standarta 75 Ω koaksiālajiem kabeļiem (RG-6, RG-59, kur piemērojams) un izvairieties no pārmērīgas vītņotā savienojuma pievilkšanas, lai nesabojātu kabeļa vadītāju vai savienotāja korpusu. Āra vai atklātām instalācijām apsveriet papildu laikapstākļu aizsardzību, piemēram, blīvējošo lenti vai aizsarguzmavas, lai novērstu mitruma iekļūšanu un koroziju.
