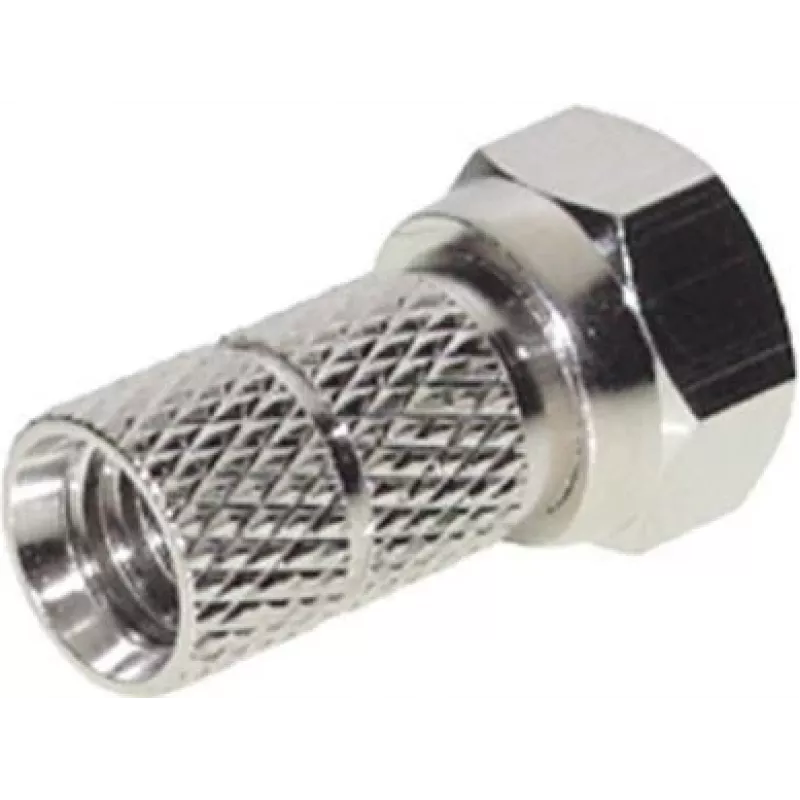

Koaksiālais savienotājs F-tipa ShiverPeaks BS85006-A

ShiverPeaks BS85006-A ir F-tipa koaksiālais savienotājs ar vīrišķo dzimumu un 6 mm ārējo diametru, piegādāts kā viens gabals. Izstrādāts koaksiālo kabeļu terminēšanai audio un video sistēmās, šis savienotājs nodrošina kompaktu metāla saskarni RF signāla pārraidei televīzijas, satelīta un platjoslas instalācijās. Dizains fokusējas uz mehānisko stabilitāti un konsekventu kontaktu uzticamai signāla nepārtrauktībai.

Priekšrocības

Šis F-tipa vīrišķais savienotājs piedāvā precīzus izmērus drošai piestiprināšanai pie saderīgiem koaksiālajiem kabeļiem un ierīcēm. Tā metāla konstrukcija nodrošina labu elektrisko vadītspēju un mehānisko izturību, vienlaikus palīdzot uzturēt stabilu RF veiktspēju. Piegādāts individuāli, savienotājs ir piemērots mērķtiecīgiem remontdarbiem vai mazām instalācijām, kur nepieciešami atsevišķi komponenti.

Piemērots

• Televīzijas antenas savienojumiem
• Satelīta uztvērēja kabeļu sistēmām
• Kabeļtelevīzijas un televizora pierīces terminēšanai
• RF sadalei un pārslēgšanai AV sistēmās

Galvenās specifikācijas

• Savienotāja tips: F-tipa, vīrišķais
• Ārējais diametrs: 6 mm
• Iepakojuma daudzums: 1 gab.
• Materiāls: metāla kontakts un korpuss (vadošs)
• Pielietojums: RF signāla pārraide audio/video un platjoslas sistēmām

Kā lietot

Noņemiet koaksiālā kabeļa apvalku atbilstošā garumā, ievērojot kabeļa ražotāja norādījumus, atsedzot centrālo vadītāju un ārējo ekrānu. Uzbīdiet savienotāju uz sagatavotā kabeļa gala, nodrošinot, ka centrālais vadītājs sakrīt ar iekšējo kontaktu un ekrāns cieši saskaras ar savienotāja korpusu. Izmantojiet piemērotu pievilkšanas metodi – pievelciet ar roku vai izmantojiet saderīgu uzgriežņu atslēgu –, uzmanoties, lai nepārspīlētu griezes momentu un nedeformētu savienotāju vai kabeli. Pēc instalēšanas pārbaudiet nepārtrauktību un signāla kvalitāti.

Ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet savienotāju ar kabeļiem un ierīcēm, kas atbilst 6 mm saskarnei un F-tipa standartam. Izvairieties no pārmērīgas locīšanas terminēšanas punkta tuvumā un pēc instalēšanas veiciet vizuālo un elektrisko pārbaudi, lai apstiprinātu drošu kontaktu un optimālu signāla pārraidi.
